Rohrnetzsimulation

Zeigt die Rohrnetzsimulation an

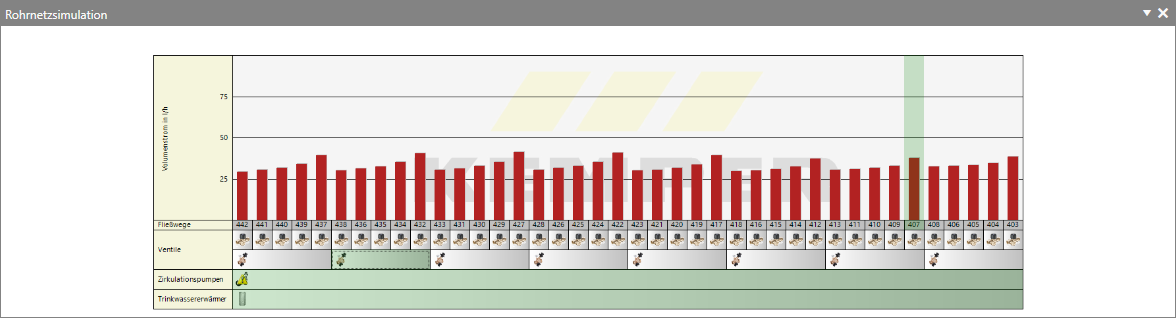

In der Rohrnetzsimulation werden die Druckverluste oder die Volumenströme in den Zirkulationsfließwegen angezeigt. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass immer der aktuell selektierte Fließweg in der Zeichnung und im Diagramm selektiert ist. In der Zeichnung wird der selektierte Fließweg in orange markiert.



Unterhalb der Fließwegnummern werden thermische Strangregulierventile , statische Strangregulierventile , Zirkulationspumpen sowie Trinkwassererwärmer dargestellt.
  • Durch einen Rechtsklick im Diagramm gelangen Sie in weitere Unteroptionen:


    Skalierung:

    Sie können sich das Diagramm für eine bessere Übersicht in verschiedenen Skalierungen darstellen lassen. Sie können zwischen der Einstellung Auto und definierten Werten (25 %, 50 %, 75 %, 100 %, 200 %, 300 %, 400 %) wählen. Die Einstellung Auto sorgt dafür, dass das Projekt immer vollständig dargestellt wird.

    Tooltips anzeigen:

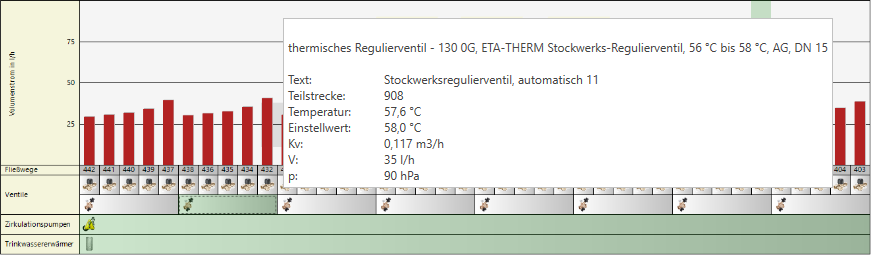

    Wird mit der Maus über ein Objekt im Diagramm gefahren, werden Ihnen bei Aktivierung dieser Option Technische Daten zum dargestellten Objekt angezeigt.



    Druckverluste anzeigen:

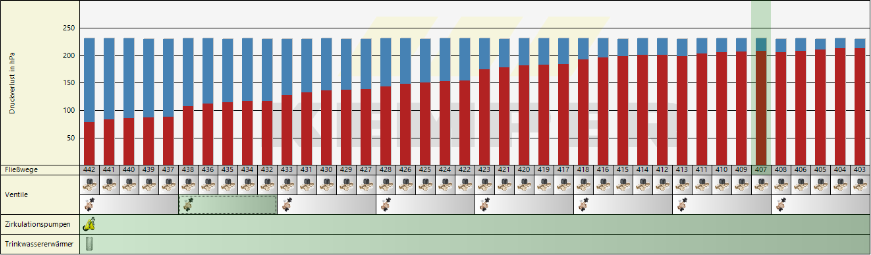

    Bei Aktivierung dieser Option, werden Ihnen die Druckverluste (blaue Balken) im Diagramm angezeigt.

Mit einem Klick oder Doppelklick auf die jeweiligen Symbole im Diagramm Rohrnetzsimulation werden Diagramme angezeigt und Sie gelangen in weitere Dialoge:
  • Mit einem Doppelklick gelangen Sie in den Dialog Stroemungsteiler, wenn Sie in der Warmwasserleitung einen Strömungsteiler verbaut haben.

  • Ein Klick auf das Symbol zeigt die Ventilkennlinie des aktuell selektierten Ventils. Mit einem Doppelklick gelangen Sie in den Dialog Ventileinstellung.

  • Ein Klick auf das Symbol zeigt die Pumpen-Netzkennlinie. Mit einem Doppelklick gelangen Sie in den Dialog Pumpenauswahl.

  • Mit einem Doppelklick gelangen Sie in den Dialog Trinkwassererwärmer.

Anmerkung: Wird nach der Simulation irgendwo im Fenster Rohrnetzsimulation ein Hinweisschild sichtbar, wird zum markierten Objekt eine Hinweismeldung im Fenster Meldungen angezeigt.
Tipp: Sollten Sie sich die Diagramme Druckverlauf Temperaturverlauf sowie die Ventilkennlinie zuvor ausgeblendet haben, klicken Sie unter Ansicht > Simulation und wählen dort das gewünschte Diagramm aus.
