Spülsimulation

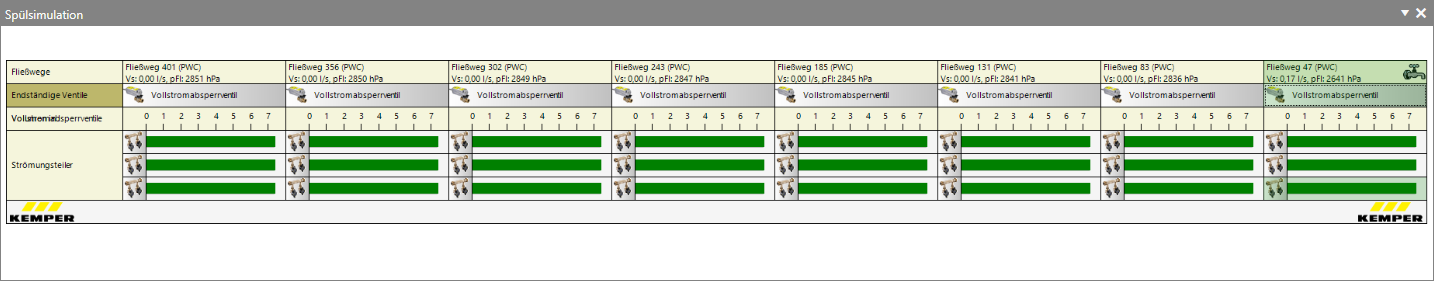

Zeigt die Spülsimulation an

• Fließwege

  In der Zeile Fließwege werden alle Fließwege mit Spülventilen, Hygienespülungen und spülrelevanten Verrauchern angezeigt. Bei einem Doppelklick auf den entsprechenden Fließweg wird dieser geöffnet und der sich einstellende Volumenstrom und Fließdruck wird angezeigt. Ein geöffneter Fließweg wird durch ein kleines Zapfventil dargestellt.

• Endständige Ventile

  In dieser Zeile werden die Ventile dargestellt über die das Spülvolumen austritt.

• Vollstromabsperrventile

  Werden mehrere Fließwege über nur ein endständiges Ventil gespült, so muss jeder Fleißweg noch mit einer zusätzlichen Vollstromabsperrung ausgestattet sein. Diese Absperrungen werden in der Zeile Vollstromabsperrventile dargestellt.

• Strömungsteiler

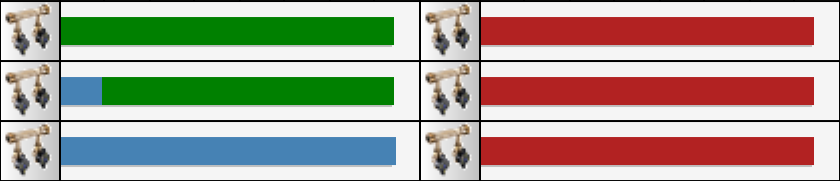

  In der Zeile Strömungsteiler werden alle dem entsprechenden Fließweg zugeordneten Strömungsteiler dargestellt. Die Balken hinter den Strömungsteilern geben das Volumen der angeschlossenen Ringleitung in Litern an. Während der Spülung wird der Fortschritt durch die Veränderung der Farbe der jeweiligen Balken angezeigt.Ein rötlicher Bereich wurde noch nicht gespült. Der Leitungsinhalt in einem grünen Bereich wurde schon ausgetauscht und der Leitungsinhalt eines blauen Bereiches wurde bereits mit Frischwasser versorgt.



Anmerkung: Wird nach der Spülung irgendwo im Fenster Spülsimulation ein Hinweisschild sichtbar, so gibt es zu dem markierten Objekt eine Hinweismeldung im Fenster Meldungen.

Mit einem Doppelklick auf den Fließweg im Fenster Spülsimulation gelangen Sie in den Dialog Strömungsteiler, wenn Sie in der Warmwasserleitung einen Strömungsteiler verbaut haben.

Die Ergebnisse einer Spülung sind im Fenster Spülprotokoll zu entnehmen.
