Fließwegdatenblatt

Das Fließwegdatenblatt liefert auf Basis der Bernoullischen Gleichung in Kurzform Informationen zu den Druckkomponenten im selektierten Fließweg und ggfs. zu Komfort- und Hygienekriterien an der zugehörigen Entnahmestelle.

Das Fließwegdatenblatt unterscheidet sich vom Medium des aktuellen Fließwegs:

Tabelle 1. Fließwegdatenblatt entsprechend Medium des Fließwegs

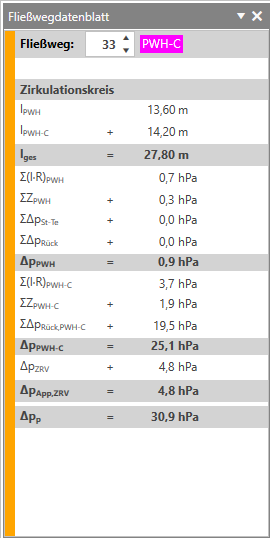

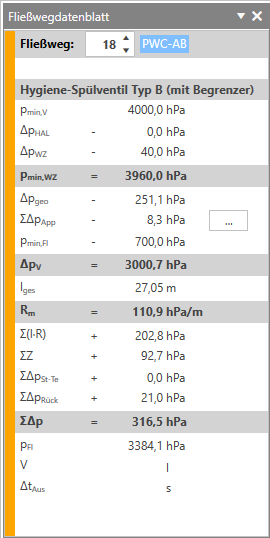

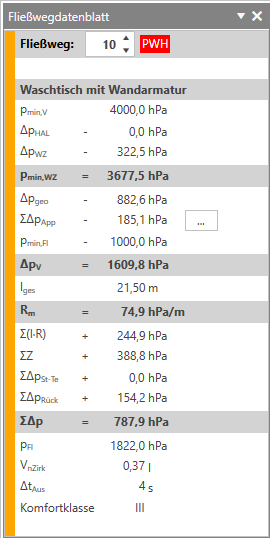

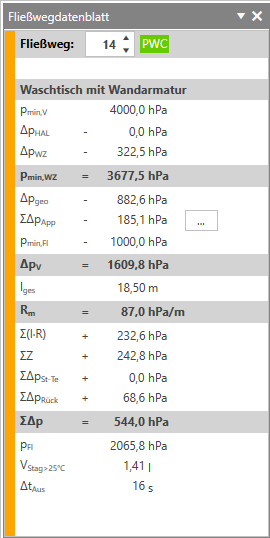

Kaltwasser	Warmwasser	Zirkulation	Spülleitung

Für alle Fließwege gilt die Gleichung nach Bernoulli.

Das Fließwegdatenblatt setzt sich aus verschieden Bestandteilen zusammen.

Tabelle 2. Komponenten des Fließwegdatenblatts
Komponente im Fließwegdatenblatt	Erläuterung der Komponente	Physikalische Einheit
	Das Eingabefeld zeigt die Nummer des ausgewählten Fließwegs an. Die Fließwegnummer kann manuell eingegeben werden oder mittels den Pfeiltasten eingestellt werden. Tipp: Das Zoomverhalten in der Zeichnung können Sie über das Dropdown-Menü im Fenster Haustechnik unter Ansicht einstellen. Alternativ können Sie den gewünschten Fließweg in der Zeichnung auswählen und sich dessen Details anzeigen lassen. Rechts neben der Fließwegnummer wird das Mediumskürzel des ausgewählten Fließwegs angezeigt.
p_min,V	Gibt den Mindestversorgungsdruck bzw. den Mindestdruck hinter der Druckerhöhungsanlage bzw. des Druckminderes an.	[hPa]
Δp_HAL	Gibt den Druckverlust in der Hausanschlussleitung an.	[hPa]
Δp_WZ	Gibt den Druckverlust im Hauswasserzähler an.	[hPa]
p_min,WZ	Gibt den Mindestdruck hinter dem Wasserzähler an (siehe Mindestversorgungsdruck). Dieser Wert ergibt sich aus: p_min,WZ=p_min,V-Δp_HAL- Δp_WZ	[hPa]
Δp_geo	Gibt den Druckverlust durch geodätischen Höhenunterschied an.	[hPa]
ΣΔp_App	Gibt den Apparatedruckverlust an. Durch einen Klick auf die Schaltfläche ... gelangen Sie zu Detailinformationen der Apparate im Fließweg.	[hPa]
p_min,Fl	Gibt den Mindestfließdruck an der Entnahmearmatur an.	[hPa]
Δp_V	Gibt den verfügbaren Druckverlust an. Dieser Wert ergibt sich aus: Δp_V=p_min,WZ-Δp_geo -ΣΔp_App-p_min,Fl	[hPa]
l_ges	Gibt die Gesamtlänge des Fließwegs an. In einem PWH-C-Fließweg ergibt sich der Wert aus: l_ges=l_PWH+l_PWH-C	[m]
R_m	Gibt das mittlere verfügbare Druckgefälle an. Dieser Wert ergibt sich aus: R_m=Δp_V/l_ges	[hPa/m]
Σ(l*R)	Gibt den Druckverlust durch Rohrreibung an.	[hPa]
ΣZ	Gibt die Summe der Druckverluste aus den Einzelwiderständen an.	[hPa]
Δp_St-Te	Gibt den Druckverlust durch Strömungsteiler an.	[hPa]
Δp_Rück	Gibt den Druckverlust durch Rückflussverhinderer und KFR-Ventile an.	[hPa]
ΣΔp	Gibt den Druckverlust im Fließweg an. Dieser Wert ergibt sich aus: ΣΔp=Σ(l*R)+ΣZ+ Δp_St-Te+Δp_Rück	[hPa]
p_Fl	Gibt den Fließdruck an der Entnahmearmatur an.	[hPa]
V_Stag>25°C	Gibt im PWC-Fließweg das stagnierende Volumen an, welches wärmer als 25 °C ist.	[l]
Δt_Aus	Gibt im PWC die Ausstoßzeit PWC > 25 °C nach einer Stagnation von 5:00 Stunden an.	[s]
Komfortklasse	Gibt die Komfortklasse nach VDI 6003 an.
V_nZirk	Gibt im PWH-Fließweg das nicht zirkulierende Volumen an.	[l]
l_PWH	Gibt im PWH-C-Fließweg die Leitungslänge des zugehörigen PWH-Fließwegs an.	[m]
l_PWH-C	Gibt im PWH-C-Fließweg die Leitungslänge an.	[m]
Σ(l*R)_PWH	Gibt im PWH-C-Fließweg die Summe der Druckverluste durch Rohrreibung im PWH an.	[hPa]
ΣZ_PWH	Gibt im PWH-C-Fließweg die Druckverluste aus den Einzelwiderständen aus PWH an.	[hPa]
Δp_PWH	Gibt im PWH-C-Fließweg den Gesamtdruckverlust in den Warmwasserleitungen an. Dieser Wert ergibt sich aus: Δp_PWH=Σ(l*R)_PWH+ΣZ_PWH+Δp_St-Te+Δp_Rück	[hPa]
Σ(l*R)_PWH-C	Gibt im PWH-C-Fließweg den Druckverlust aus der Rohrreibung in der Zirkulationsleitung an.	[hPa]
ΣZ_PWH-C	Gibt im PWH-C-Fließweg Druckverluste aus den Einzelwiderständen in der Zirkulationsleitung an.	[hPa]
Δp_Rück,PWH-C	Gibt im PWH-C-Fließweg den Druckverlust durch Rückflussverhinderer an.	[hPa]
Δp_PWH-C	Gibt im PWH-C-Fließweg den Druckverlust an. Dieser Wert ergibt sich aus: Δp_PWH-C=Σ(l*R)_PWH-C+ΣZ_PWH-C +Δp_Rück,PWH-C	[hPa]
Δp_ZRV	Gibt im PWH-C-Fließweg den Druckverlust einer Reguliereinrichtung im Zirkulationsfließweg an.	[hPa]
Δp_App,ZRV	Gibt im PWH-C-Fließweg den Gesamtdruckverlust der Apparate/Reguliereinrichtungen innerhalb des Fließwegs an. Dieser Wert ergibt sich aus: Δp_App,ZRV=Δp_ZRV+Δp_ZRV Anmerkung: Befindet sich im Fließweg eine KTS ThermoBox ergibt sich der Wert aus: Δp_App,ZRV=Δp_D-TE+Δp_ZRV+Δp_ZRV	[hPa]
