Strömungsteiler (Simulation)
Zeigt den Zusammenhang zwischen Differenzdruck und Volumenstrom im Durchgang vom Strömungsteiler im aktuell selektierten Fließweg an
Bei einem Strömungsteiler handelt es sich um eine Art Doppel-T-Stück, das einen Differenzdruck zwischen seinen Abgängen erzeugt, sobald
im Durchgang ein Volumenstrom auftritt. Dieser Differenzdruck wird in der Regel verwendet, um in einer angeschlossenen Ringleitung
wiederum einen Volumenstrom zu erzeugen. Dieser Zusammenhang wird im Fenster Strömungsteiler (Simulation)
dargestellt

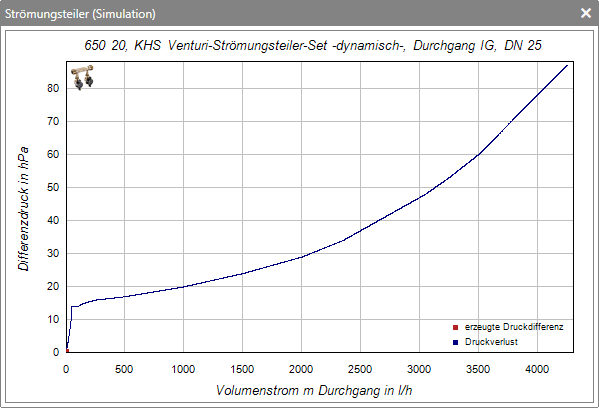

Die blaue Kurve zeigt welcher Druckverlust bei dem entsprechenden Volumenstrom (im Durchgang) entsteht. Die rote Kurve zeigt welche Druckdifferenz zwischen den Abgängen bei dem entsprechende Volumenstrom aufgebaut wird.
Die blaue Kurve zeigt welcher Druckverlust bei dem entsprechenden Volumenstrom (im Durchgang) entsteht. Die rote Kurve zeigt welche Druckdifferenz zwischen den Abgängen bei dem entsprechende Volumenstrom aufgebaut wird.
