Die anpassbare Benutzeroberfläche von Dendrit STUDIO besteht aus verschiedenen Elementen, die nachfolgend genauer erklärt werden.
Die Menüleiste befindet sich horizontal im oberen Bildschirmbereich .

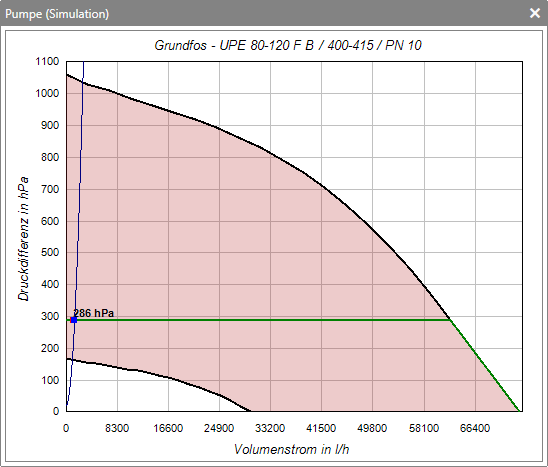

Zeigt die Pumpenkennlinie der aktuellen Pumpe an
Die Toolbar Haustechnik ist das dynamische Kommandozentrum von Dendrit STUDIO.
Zeigt die Startseite von STUDIO an
Zeigt den Internet-Browser in STUDIO an
Der Projekt Explorer ist die Steuerzentrale der Projektbearbeitung.
Im Meldungsfenster werden Meldungen unterschiedlicher Kategorien angezeigt.
Im Fenster Ausgabe werden die Protokolle der Simulation angezeigt.
Eingabezeile für Befehle
Die Symbolpalette zeigt die Symbole unterteilt nach Kategorien an. Durch die integrierte Favoritenanzeige sowie der Suche kann eine schnelle Symbolauswahl erfolgen.
Das Fenster Fließwege ist eine tabellarische dynamische Übersicht der gesamten Fließwege innerhalb der Zeichnung.
Das Fließwegdatenblatt liefert auf Basis der Bernoullischen Gleichung in Kurzform Informationen zu den Druckkomponenten im selektierten Fließweg und ggfs. zu Komfort- und Hygienekriterien an der zugehörigen Entnahmestelle.
Das Fenster Teilstrecken ist eine tabellarische dynamische Übersicht der gesamten Teilstrecken innerhalb der Zeichnung.
Das Fenster Teilstreckenbauteile zeigt die Bauteile und Formteile innerhalb einer selektierten Teilstrecke an.
Das Fenster Entnahmevolumenströme liefert in Kurzform Informationen zu den Volumenströmen in der selektierten Teilstrecke.
Die Detailinformationen zu den Apparaten zeigt die Übersicht der Apparatedruckverluste innerhalb des selektierten Fließwegs an.
Ruft die Bauteileigenschaften auf
Das Fenster Produktinformation zeigt Produktdetails zum selektierten Bauteil oder zur selektierten Teilstrecke in der Zeichnung.
Die CAD-Eigenschaften zeigen gesetze Eigenschaftswerte des selektierten Zeichnungsobjekts in der Zeichnung an.
Das Übersichtsfenster zeigt eine Übersicht der aktuell geöffneten Zeichnung an.
Zeigt die Rohrnetzsimulation an
Zeigt die Spülsimulation an
Zeigt den Temperaturvelauf im aktuell selektierten Fließweg an
Zeigt den Temperaturverlauf im Inliner im aktuell selektierten Fließweg an
Zeigt den Druckverlauf im aktuell selektierten Fließweg an
Zeigt die Kennlinie des aktuell selektierten Ventils an
Zeigt das Spülprotokoll an
Zeigt den Zusammenhang zwischen Differenzdruck und Volumenstrom im Durchgang vom Strömungsteiler im aktuell selektierten Fließweg an
Zeigt den Druckverlust bezogen auf die Länge der Ringleitung hinter einem Strömungsteiler im aktuell selektierten Fließweg an
Zeigt Teilstreckendaten des aktuell selektierten Fließwegs an
Maximiert die Benutzeroberfläche
Die Toolbar liegt im oberen Bildschirmbereich direkt unter der Menüleiste.
Die Statusbar zeigt den aktuellen Status von Dendrit STUDIO an.
