Temperaturverlauf (Simulation)

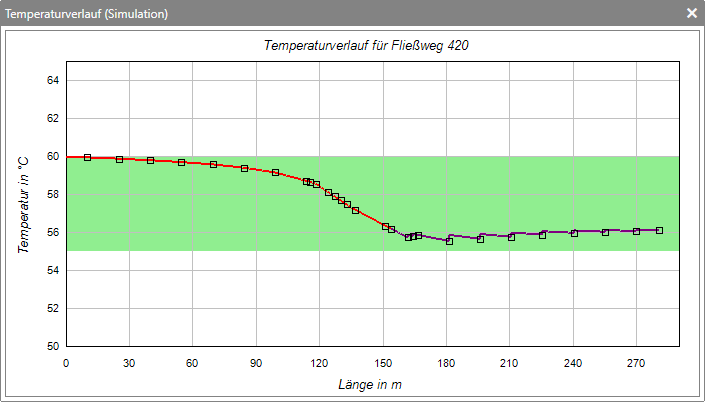

Zeigt den Temperaturvelauf im aktuell selektierten Fließweg an
Die rote Linie zeigt die abgewickelte Leitungslänge der Warmwasserleitung. Die lila Linie zeigt die der Zirkulationsleitung. Jedes Kästchen markiert das Ende einer Teilstrecke.

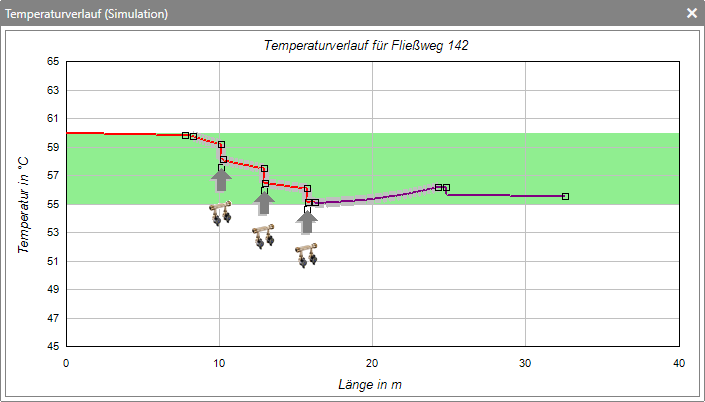

Enthält der Fließweg eine Inlinerzirkulation so wird diese durch einen grau hinterlegen
Bereich in der Kennlinie gekennzeichnet. Sind im Fließweg Strömungsteiler eingebaut, werden diese im
Fenster Temperaturverlauf (Simulation) dargestellt. Die Pfeilspitze über dem Strömungsteiler markiert
hierbei den maximalen Temperaturabfall in der Ringleitung hinter dem Strömungsteiler.
