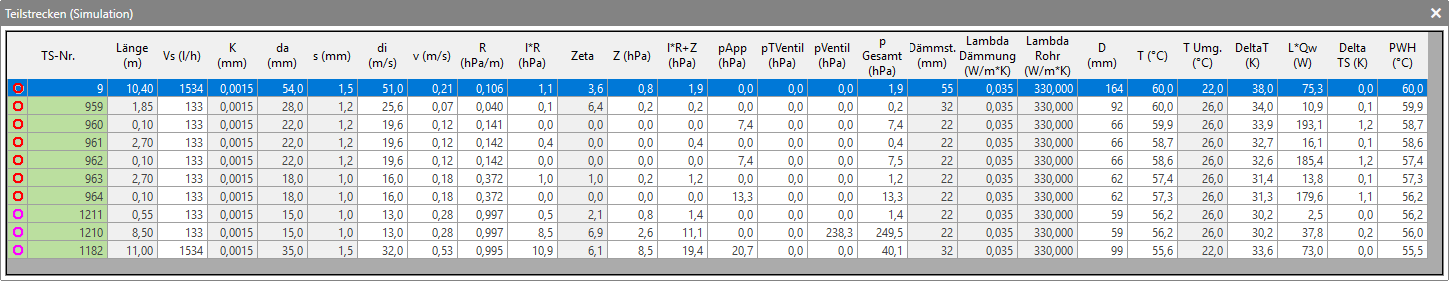

Teilstrecken(Simulation)

Zeigt Teilstreckendaten des aktuell selektierten Fließwegs an

Tabelle 1. Komponenten der Teilstreckendaten

Komponenten der Teilstreckendaten	Physikalische Einheit	Erläuterung der einzelnen Komponenten
TS-Nr.		Gibt die Teilstreckennummer an.
Länge	[m]	Gibt dieLänge der kompletten Teilstrecke an.
ΔVS	[l/h]	Gibt den Volumenstrom in der Teilstrecke an.
K	[mm]	Gibt die Rauhigkeit des Rohrmaterials an.
da	[mm]	Gibt den Außendurchmesser des Rohrs an.
s	[mm]	Gibt die Wandstärke des Rohrs an.
di	[mm]	Gibt den Innendurchmesser des Rohrs an.
v	[m/s]	Gibt die Strömungsgeschwindigkeit in der Teilstrecke an.
R	[hPa/m]	Gibt den Druckabfall pro Meter Rohr (R-Wert) in der Teilstrecke an.
l*R	[hPa]	Gibt den Gesamtdruckabfall der Rohrleitung in der Teilstrecke an.
Zeta	[hPa]	Gibt den Druckverlust der Formteile in der Teilstrecke an.
Z	[hPa]	Gibt den Druckverlust der Formteile in der Teilstrecke an.
l*R+Z	[hPa]	Gibt die Gesamtdruckverluste des Rohrs und der Formteile in der Teilstrecke an.
pApp	[hPa]	Gibt die Gesamtdruckverluste aller Apparate in der Teilstrecke an.
pTVentil	[hPa]	Gibt die Gesamtdruckverluste aller thermischen Ventile in der Teilstrecke an.
pVentil	[hPa]	Gibt die Gesamtdruckverluste aller statischen Ventile in der Teilstrecke an.
p	[hPa]	Gibt die Gesamtdruckverluste in der Teilstrecke an.
Dämmst.	[mm]	Gibt die Stärke der Dämmung der Teilstrecke an.
Lambda	[W/m*K]	Gibt den Lambda-Wert der Dämmung (Wärmeleitfähigkeit) der Teilstrecke an.
D	[mm]	Gibt den Außendurchmesser des gedämmten Rohrs an.
T	[°C]	Gibt die Eingangstemperatur der Teilstrecke an.
T Umg.	[°C]	Gibt die Umgebungstemperatur der Teilstrecke an.
DeltaT	[K]	Gibt die Temperaturdifferenz zwischen dem Medium und der Umgebungstemperatur an. an.
qw	[W/m]	Gibt den Wärmeverlust Wärmeverlust pro Meter Rohr an.
L*Qw	[W]	Gibt den Gesamtwärmeverlust der Teilstrecke an.
DeltaTS	[K]	Gibt den Temperaturabfall in der Teilstrecke an.
Tww	[°C]	Gibt die Ausgangstemperatur der Teilstrecke an.
