Entnahmevolumenströme

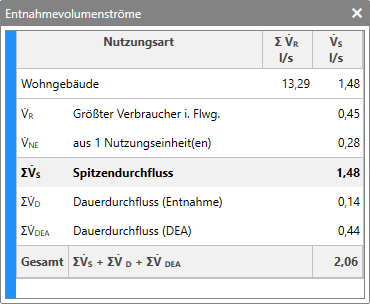

Das Fenster Entnahmevolumenströme liefert in Kurzform Informationen zu den Volumenströmen in der selektierten Teilstrecke.

Tabelle 1. Komponenten des Fensters Entnahmevolumenströme

Bezeichnung der Komponente	Erläuterung der Komponente	Physikalische Einheit
VR	Gibt den Berechnungsvolumenstrom an.	[l/s]
VNE	Gibt die Summe aus den zwei größten Berechnungsvolumenströmen der Nutzungseinheit an.	[l/s]
ΣVS	Gibt den Spitzendurchfluss an.	[l/s]
ΣVD	Gibt den Volumenstrom der Dauerdurchfluss (Entnahmestellen) an.	[l/s]
ΣVDEA	Gibt den Dauerdurchfluss (Druckerhöhungsanlage) an.	[l/s]
Gesamt	Dieser Wert ergibt sich aus: ΣVS+ΣVD+ΣVDEA	[l/s]
