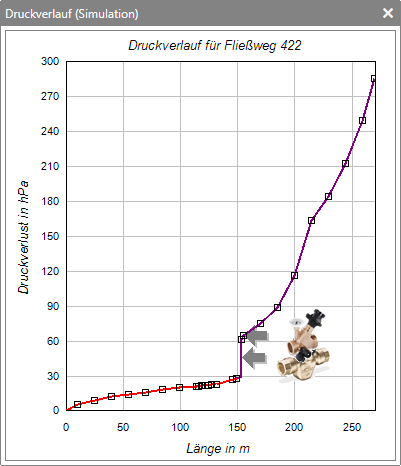

Druckverlauf (Simulation)

Die rote Linie zeigt die abgewickelte Leitungslänge der Warmwasserleitung. Die lila Linie die der Zirkulationsleitung. Jedes Kästchen markiert das Ende einer Teilstrecke. Die Pfeile zu den angezeigten Ventilen zeigen die Stelle im Fließweg an, an der die Ventile eingebaut sind.
