Umgebungstemperatur

Mittlere Temperatur der Luft, die eine Teilstrecke (TS) umgibt.

Symbol oder Abkürzung:

ϑL

Übliche Einheit:

°C

Bei einer Vollbelegung des Schachtes mit wärmeabgebenden Leitungen der Heizungs- und Sanitärtechnik mit
  • Heizungsvorlauf DN 32 bei 70 °C
  • Heizungsrücklauf DN 32 bei 55 °C,
  • Trinkwasser warm DN 25 bei 60 °C
  • Zirkulation DN 15 bei 55 °C

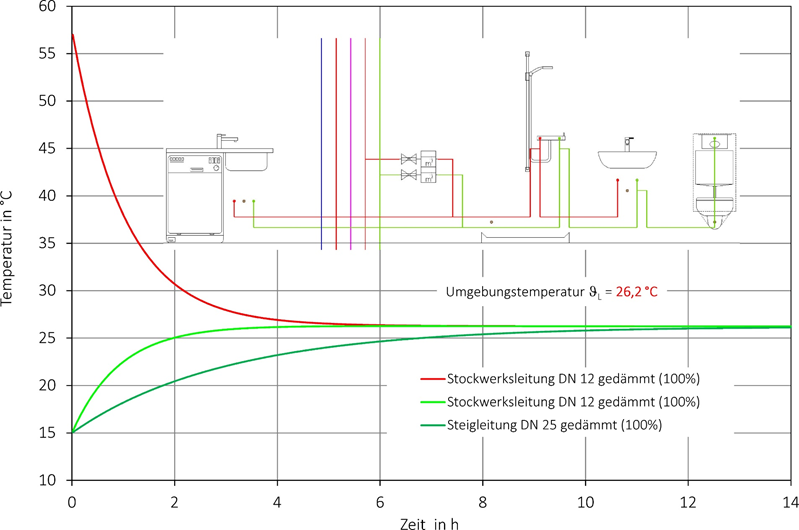

ergibt sich rechnerisch z.B. eine Umgebungstemperatur im Luftverbund Schacht/Vorwand von 26,2 °C.

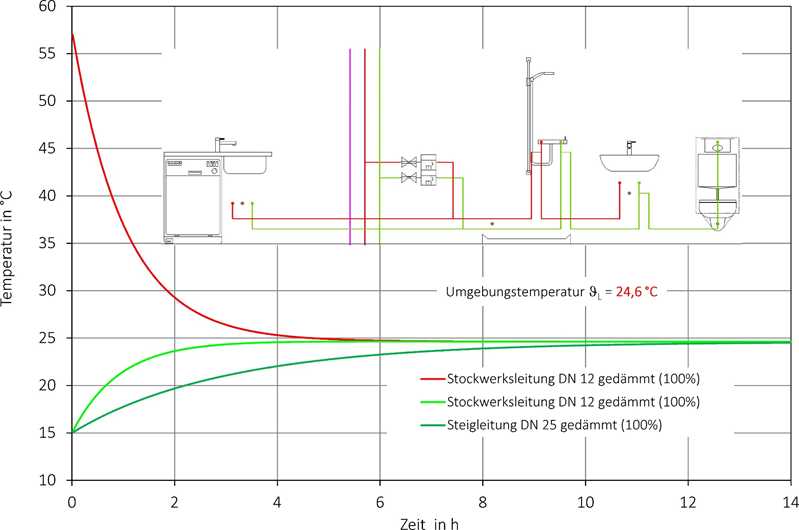

Heizungsleitungen und die Leitungen für den Transport von kaltem Trinkwasser sollten strikt voneinander getrennt werden. In einem reinen Sanitärschacht reduziert sich dadurch die Umgebungstemperatur auf knapp unter 25 °C.

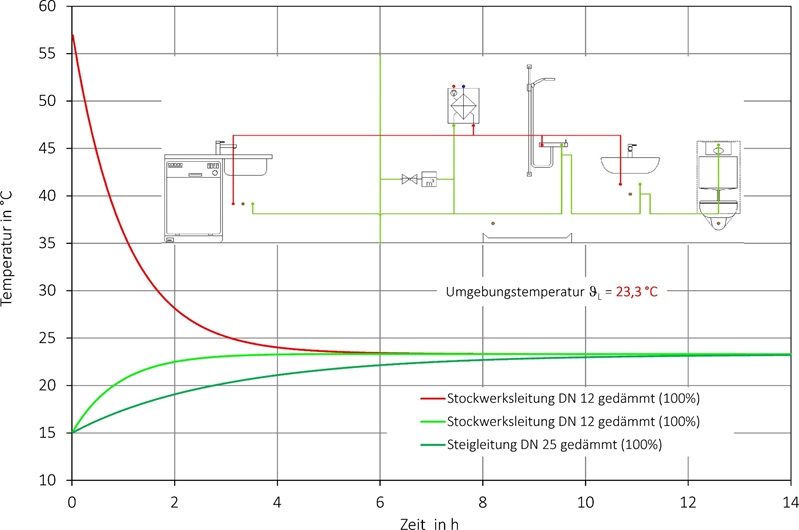

Bei Verwendung von Einzel- oder Gruppen-Trinkwassererwärmern ohne innere Wärmelasten im Schacht, reduziert sich die Lufttemperatur rechnerisch auf minimal 23,3 °C.

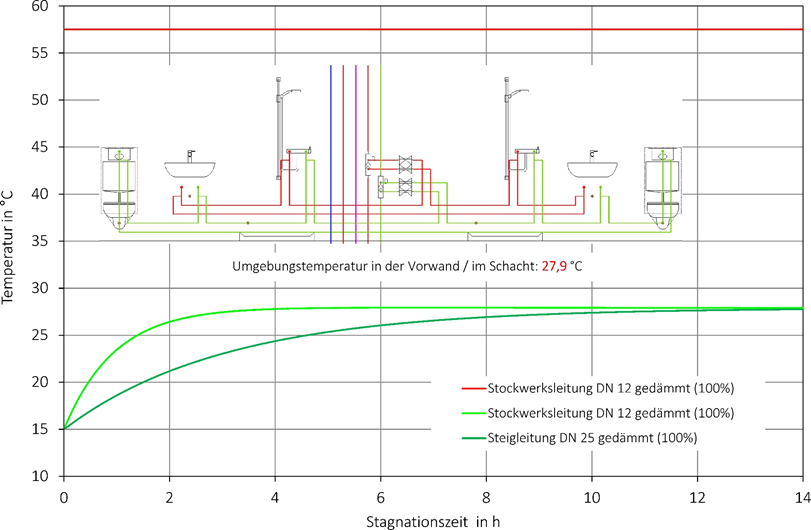

Werden bei einer Zirkulation über die Stockwerksleitungen die Kalt- und Warmwasserleitungen gemeinsam im unteren Bereich des Hohlraums einer Installations-Vorwand verlegt, erwärmt das in den betreffenden Warmwasserleitungen kontinuierlich fließende Warmwasser die umgebende Luft. Der dabei entstehende Dichteunterschied der Luft zwischen unten und oben erzeugt eine zirkulierende Luftströmung, die den gesamten Hohlraum umfasst. In Abhängigkeit von den eingetragenen Wärmelasten aus dem Schacht und der Vorwand wird der gesamte Installationsraum auf eine weitestgehend einheitliche Temperatur von deutlich mehr als 25 °C erwärmt. Sofern die Kaltwasserleitungen in der warmen Zone der Vorwand verlegt sind, wird das kalte Trinkwasser während einer Stagnationsphase in wenigen Stunden auf deutlich über 25 °C erwärmt.

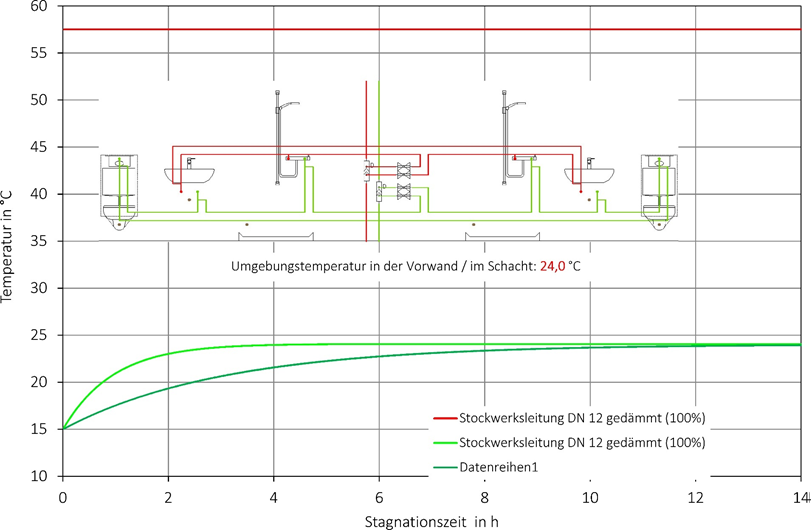

Werden die Warmwasserleitungen in der oberen Zone der Vorwand verlegt, wird der untere Bereich nicht mehr von der Luftzirkulation erfasst. Der Installationsraum für die Kaltwasserleitungen bleibt weitestgehend kalt. Zur Sicherstellung der thermischen Entkopplung müssen in einer Vorwandinstallation daher die Warmwasserleitungen immer oben und die Kaltwasserleitungen immer unten verlegt werden. Unter Beachtung der vorgenannten Installationsregel stellt sich in der Installationsvorwand eine Temperaturschichtung ein, bei der die Lufttemperatur im oberen Bereich ungefähr 28 °C und im unteren Bereich „nur“ ungefähr 24 °C beträgt.
