Umgebungstemperaturen (Optionen Assistent Trinkwasser)
Für die Berechnung der Kaltwassertemperaturen nach einer Stagnationsphase und der Ausstoßzeiten für überwärmtes Kaltwasser sind die jeweiligen Umgebungstemperaturen von besonderer Bedeutung. Daher müssen vor der Berechnung die Umgebungstemperaturen in Abhängigkeit von den Installationsgegebenheiten projektspezifisch festgelegt werden.

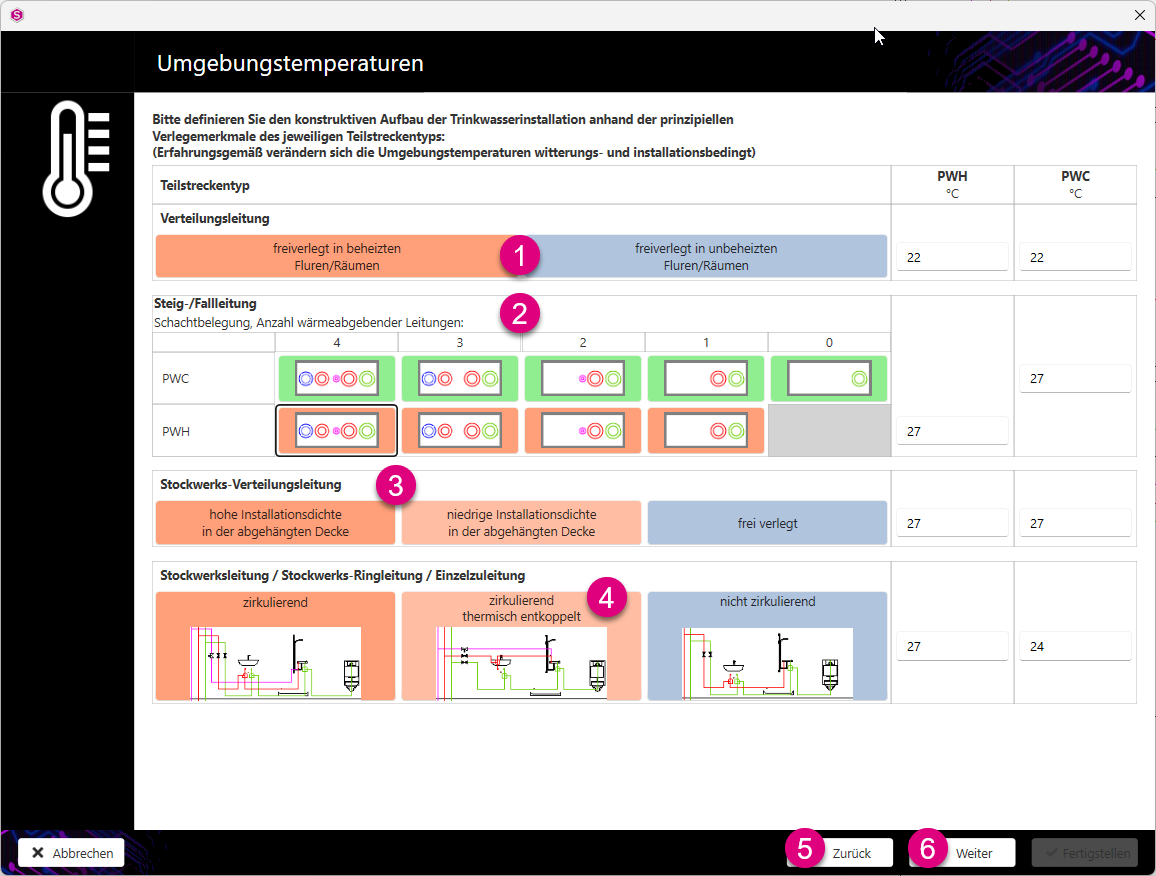

Sie können die Umgebungstemperatur für Warmwasser (PWH) und Kaltwasser (PWC) entweder in die Eingabefelder eingeben oder durch einen Klick auf die jeweilige Schaltfläche mit den Vorschlagswerten arbeiten und diese bei Bedarf anpassen.
Die Vorschlagswerte müssen vom Planer eigenverantwortlich unter Berücksichtigung der örtlichen Gegebenheiten projektspezifisch angepasst werden.
- Bereich Verteilungsleitung: Sie können hier die Umgebungstemperaturen entsprechend der Verlegung der Verteilungsleitung festlegen. Freiverlegte Verteilungsleitungen in beheizten Fluren bzw. Räumen ergeben höhere Umgebungstemperaturen als freiverlegte Leitungen in unbeheizten Fluren bzw. Räumen.
Tabelle 1. Vorschlagswerte für die Umgebungstemperatur in Abhängigkeit der Verlegeart Verlegeart Vorschlagswert PWH [°C] Vorschlagswert PWC [°C] Freiverlegt in beheizten Fluren/Räumen 22 22 Freiverlegt in unbeheizten Fluren/Räumen 10 (ungünstigster Fall im Winter) 15 (ungünstigster Fall im Sommer) - Bereich Steig-/Fallleitung: Sie können hier die Umgebungstemperaturen entsprechend der Schachtbelegung festlegen. Durch Auswählen der jeweiligen Schachtbelegungen ergeben sich entsprechend der Anzahl der wärmeabgebenden Leitungen verschiedene Vorschlagswerte für die Umgebungstemperaturen:
Tabelle 2. Umgebungstemperatur in Abhängigkeit der Schachtbelegung: Schachtbelegung Vorschlagswert PWH [°C] Vorschlagswert PWC [°C] Vier wärmeabgebende Leitungen 27 27 Drei wärmeabgebende Leitungen 26 26 Zwei wärmeabgebende Leitungen 25 25 Eine wärmeabgebende Leitung 24 24 Ohne wärmeabgebende Leitung 23 23 Anmerkung:Haben Sie nur einen Schacht für PWC und PWH, so ist bei PWH und PWC die gleiche Schachtbelegung auszuwählen. - Bereich Stockwerk- Verteilungsleitung:
Sie können hier die Umgebungstemperaturen entsprechend der Installationsdichte Ihrer Verlegung festlegen. Bei einer hohen Installtionsdichte in der abgehängten Decke ergeben sich durch die Wärmeabgabe an die Umgebung höhere Umgebungstemperaturen als bei einer niedrigen Installationsdichte oder einer frei verlegten Installation.
Tabelle 3. Umgebungstemperatur in Abhängigkeit der Installationsdichte: Installationsdichte Vorschlagswert PWH [°C] Vorschlagswert PWC [°C] Hohe Installationsdichte 30 30 Niedrige Installationsdichte 27 27 Freie Verlegung 24 24 - Bereich Stockwerksleitung / Stockwerks-Ringleitung / Einzelzuleitung: Sie können an dieser Stelle die Umgebungstemperaturen entsprechend Ihrer gewünschten Installationsart festlegen.
Tabelle 4. Vorschlagswerte für die Umgebungstemperatur in Abhängigkeit der Installationsart Installationsart Vorschlagswert PWH [°C] Vorschlagswert PWC [°C] zirkulierend 27 27 zirkulierend thermisch entkoppelt 27 24 nicht zirkulierend 25 24 Mit Zurück können Sie die zuvor getroffenen Einstellungen erneut überarbeiten.
- Mit Weiter gelangen Sie zum nächsten Schritt der Auslegungsdefinitionen.
