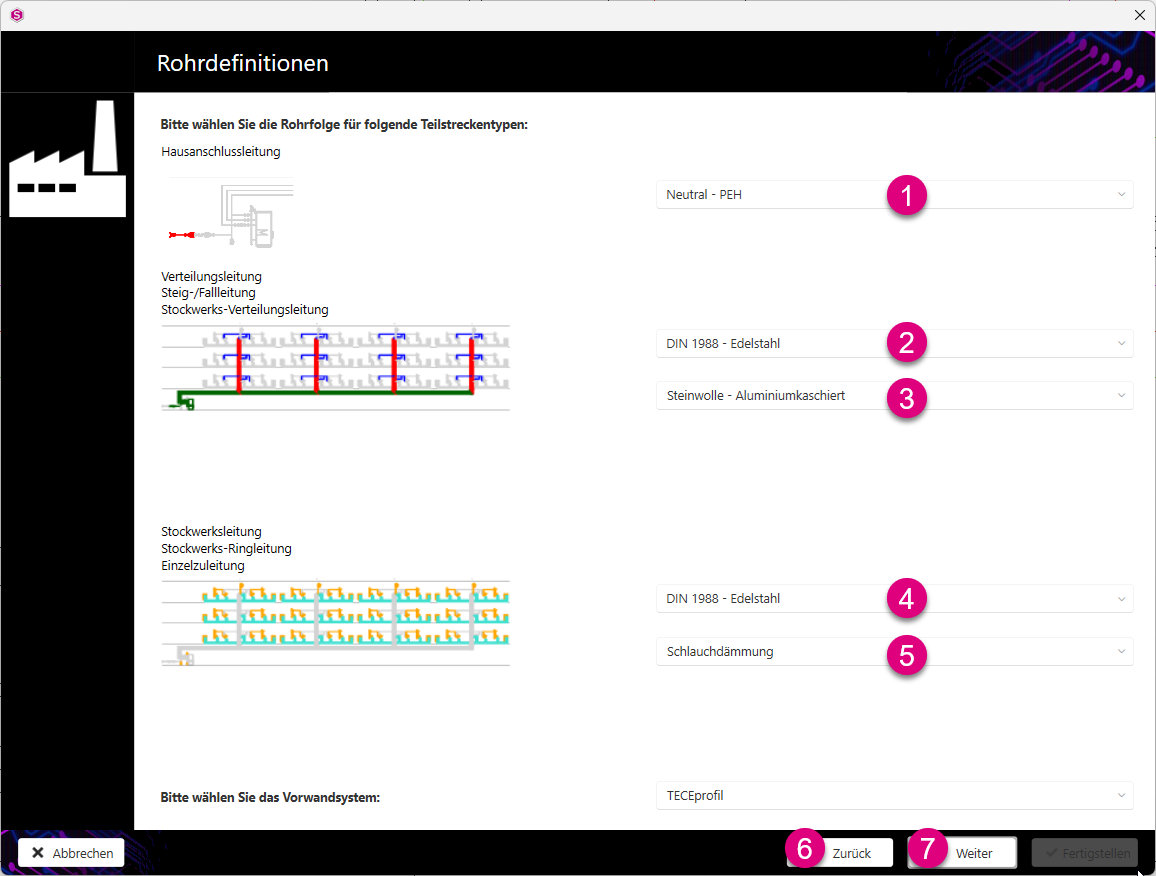

Rohrdefinitionen (Optionen Assistent Trinkwasser)

Die Auswahl der Rohrdefinitionen ermöglichen eine schnelle Zuordnung verschiedener Rohrfolgen je Teilstreckentyp sowie die Festlegung des Vorwandsystems.

Hausanschlussleitung

Wählen Sie aus dem Dropdown-Menü das Rohrmaterial für den Hausanschluss aus.

Verteilungsleitung

Wählen Sie aus dem Dropdown-Menü das Rohrmaterialien für die Steig-/ Fallleitung und Stockwerks-Verteilleitung aus.
Wählen Sie aus dem Dropdown-Menü das Dämmungsmaterial für die Steig-/ Fallleitung und Stockwerks-Verteilleitung aus.

Stockwerksleitung

Wählen Sie aus dem Dropdown-Menü die Rohrmaterialien für die Stockwerks-Ringleitung und Einzelzuleitung aus.
Wählen Sie aus dem Dropdown-Menü das Dämmungmaterial für die Stockwerks-Ringleitung und Einzelzuleitung aus.

Vorwandsystem

Wählen Sie aus dem Dropdown-Menü das Vorwandsystem aus.
Klicken Sie auf die Schaltfläche Zurück, um die zuvor getroffenen Einstellungen erneut zu überarbeiten.
Klicken Sie auf die Schaltfläche Weiter, um zum nächsten Schritt der Auslegungsdefinitionen zu gelangen.

Anmerkung:

Haben Sie zuvor einzelne Teilstrecken in den Teilstreckeneigenschaften festgesetzt (siehe auch Wert editieren und festsetzen), bleiben diese Definitionen bestehen.

Weitere Informationen finden Sie auf unserem YouTube-Kanal.

Hier gelangen Sie zum Video
