Heizlastreport

Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.

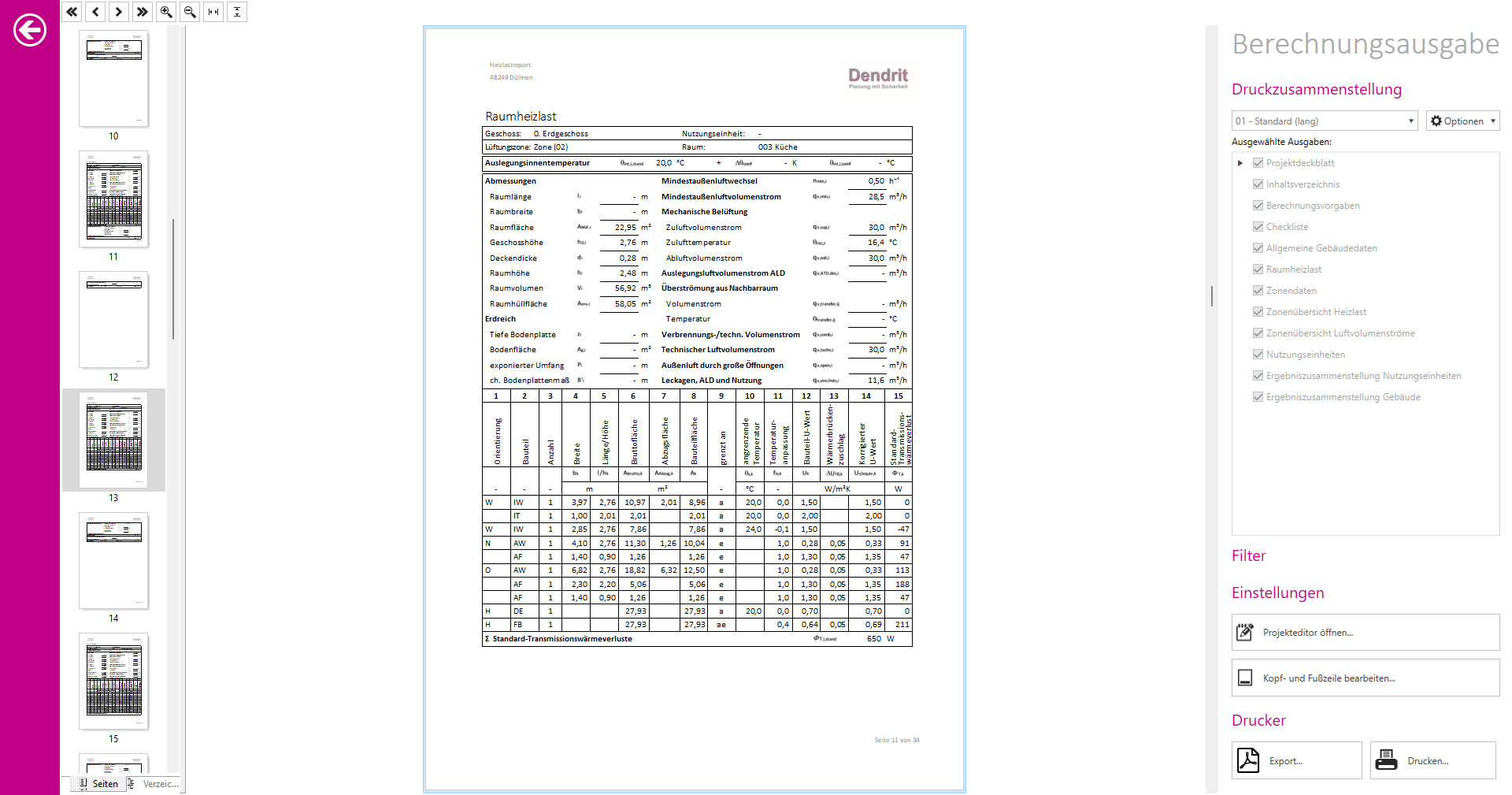

Abbildung 1. Beispiel der Berechnungsausgabe im Heizlastreport

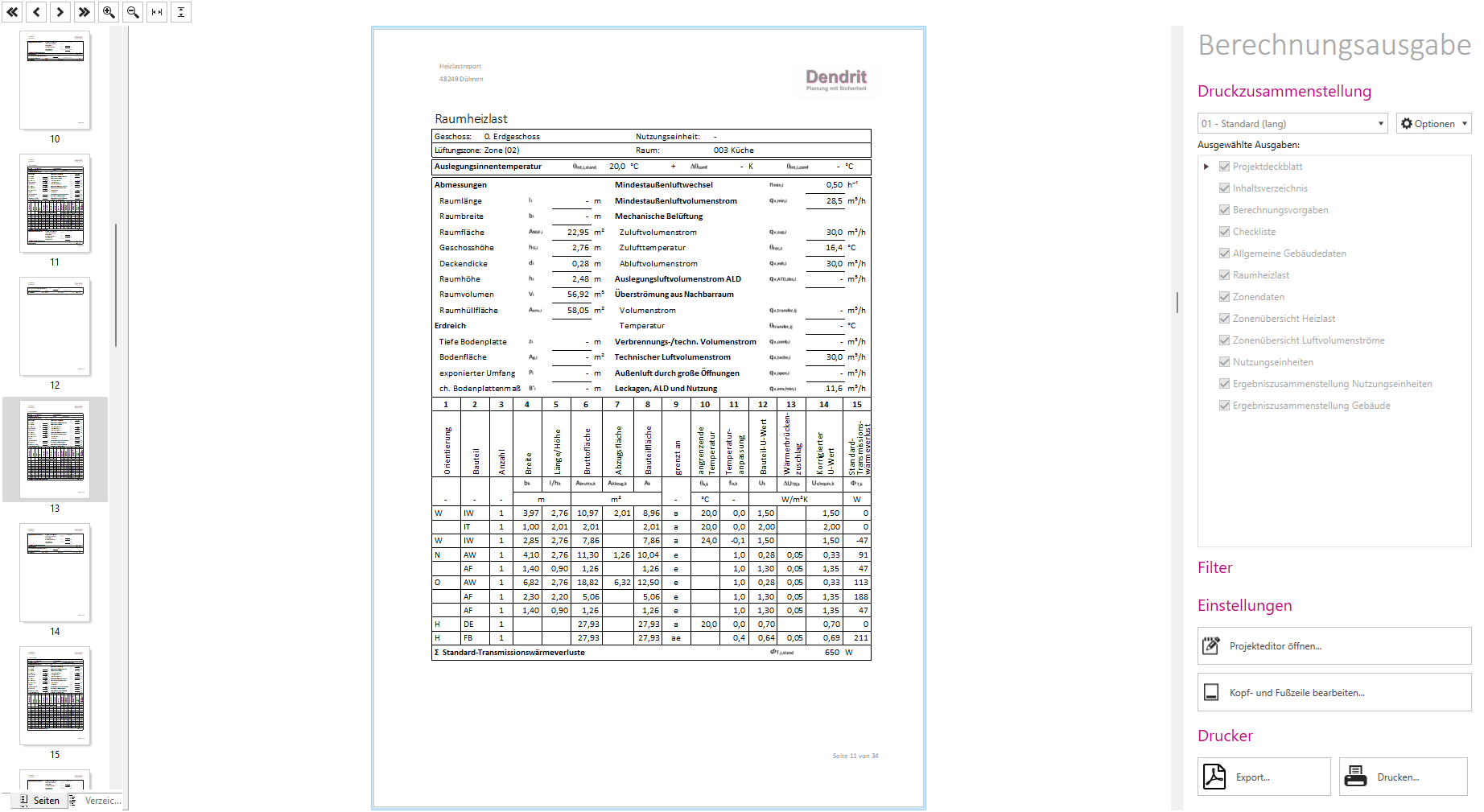

Tabelle 1. Aufteilung der Berechnungsausgabe
Ganz links befindet sich eine Schaltfläche in Form eines Pfeils. Klicken Sie auf den Pfeil, um die Berechnungsausgabe zu verlassen.
Im rechten oberen Bereich der Berechnungsausgabe werden die Navigationsschaltflächen angezeigt. Mit der Schaltfläche gelangen Sie auf die erste Seite der Berechnungsausgabe. Mit der Schaltfläche gelangen Sie eine Seite zurück ausgehend von Ihrer aktuellen Seite der Berechnungsausgabe. Mit der Schaltfläche gelangen Sie eine Seite nach vorn ausgehend von Ihrer aktuellen Seite der Berechnungsausgabe. Mit der Schaltfläche vergrößern Sie die Anzeige der Detailansicht in der Berechnungsausgabe. Mit der Schaltfläche verkleinern Sie die Anzeige der Detailansicht in der Berechnungsausgabe. Mit der Schaltfläche wird die Detailansicht der Berechnungsausgabe in der maximal verfügbaren Breite angezeigt. Mit der Schaltfläche wird die Detailansicht der Berechnungsausgabe in der maximal verfügbaren Höhe angezeigt.
Durch einen Klick auf eine Seiten-Minitaturansicht wird die angeklickte Seite in der Detailansicht angezeigt. In der Mitte des Bildschirms befindet sich die Detailansicht mit Livevorschau der Berechnungsausgabe. In der Vorschau können Sie mithilfe der oberen Schaltflächen navigieren. Alternativ nutzen Sie die Maus, um die gewünschte Seite anzuzeigen. Den Zoomfaktor der Vorschau können Sie ebenfalls über die oberen Schaltflächen anpassen oder einen Zoomfaktor einstellen, indem Sie bei gedrückter Strg-Taste am Mausrad drehen.
Im linken unteren Bereich der Berechnungsausgabe werden die Ansichtsschaltfläche der Voransicht angezeigt. Mit der Schaltfläche wird die Voransicht der Berechnungsausgabe mit Seiten-Miniaturansichten dargestellt. Mit der Schaltfläche wird die Voransicht der Berechnungsausgabe mit einem Inhaltsverzeichnis zur Navigation dargestellt.

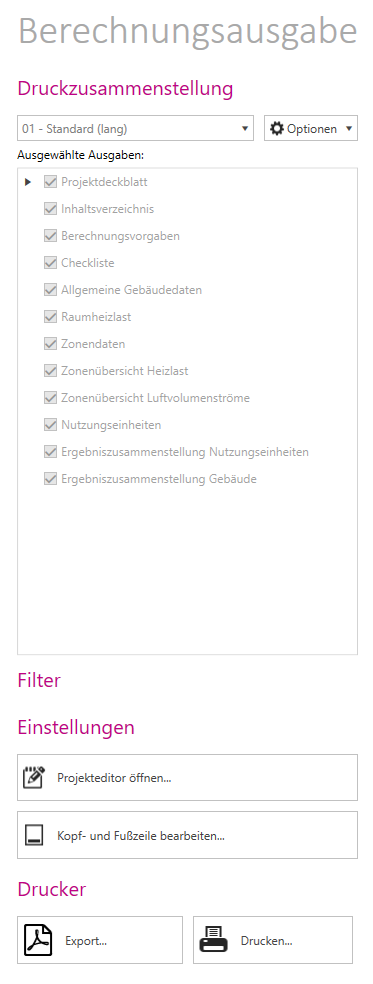

Im rechten Bereich der Berechnungsausgabe befinden sich die Einstellungen für die Druckzusammenstellung, Filter (außer im Heizlastreport), Einstellungen für das Projektdeckblatt sowie Kopf- und Fußzeile und die Druckoptionen.
