Rohre/Dämmung (Auslegungsoptionen Trinkwasser)

Der Bereich Rohre/Dämmung unter Erfassung ermöglicht Anpassungen einzelner Definitionen je Teilstreckentyp.

Die verfügbaren Teilstreckentypen können für die Medien des aktiven Gewerks angepasst werden.

  1. Markieren Sie eine oder mehrere Teilstreckentypen der Auswahlliste. Dabei stehen Ihnen mehrere Markierungsmethoden zur Verfügung:
    • Nehmen Sie eine Mehrfachmarkierung mit gedrückter linker Maustaste vor.
    • Nehmen Sie eine Mehrfachmarkierung mit der Strg- Taste vor.
    • Nehmen Sie eine Mehrfachmarkierung mit der Shift- Taste vor.
    Tipp:
    Durch einen Klick auf den jeweiligen Spaltenkopf sortieren Sie die einzelnen Spalten in aufsteigender oder absteigender Reihenfolge.
  2. Klicken Sie auf die Schaltfläche Markierte Teilstreckentypen bearbeiten....
    Der Dialog Markierte Teilstreckentypen bearbeiten öffnet sich.
  3. Nehmen Sie im Dialog Markierte Teilstreckentypen bearbeiten Ihre Anpassungen für die markierten Teilstreckentypen vor.
    • Wählen Sie aus dem Dropdown-Menü die Rohrfolge aus.
    • Definieren Sie die Umgebungstemperatur.
    • Legen Sie mit dem Kontrollkästchen Mit Dämmung fest, ob die Teilstrecken gedämmt sein sollen.
    • Definieren Sie die Dämmung. Sie können zwischen der Dämmung eines hinterlegten Katalogs, einer Dämmung nach einem ausgewählten Regelwerk oder der manuellen Dateneingabe einer Dämmung wählen.
  4. Wählen Sie aus dem Dropdown-Menü Regelwerk Dämmung das Regelwerk für die Dämmung aus.
Anmerkung:
Die Mindestanforderung an die Dämmung von Kalt- und Warmwasserleitungen sind in DIN 1988-200 enthalten. Diese Anforderungen werden in der Dokumentation der Berechnungsergebnisse mit 100% berücksichtigt.

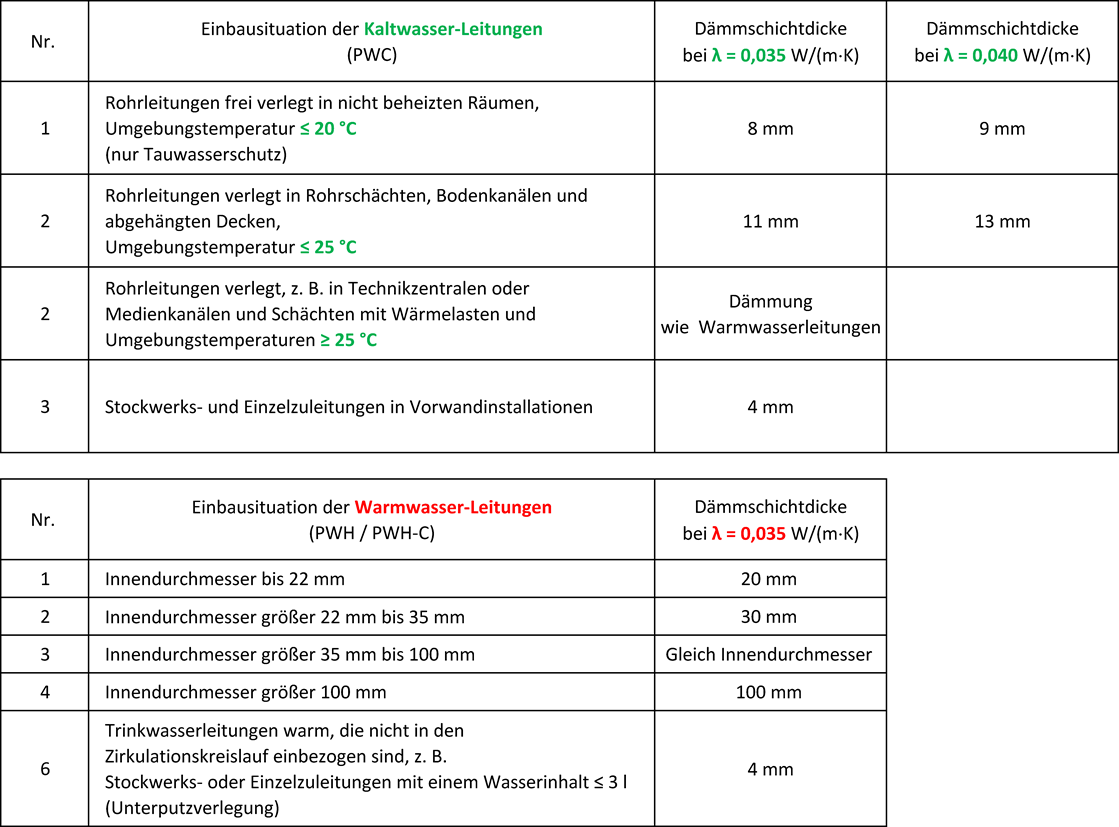

Die in der Tabelle aufgeführten Dämmvorschriften der DIN 1988-200 werden in Abhängigkeit vom Teilstreckentyp und von der Umgebungstemperatur automatisch berücksichtigt.
