Nutzungsart anlegen (DIN)

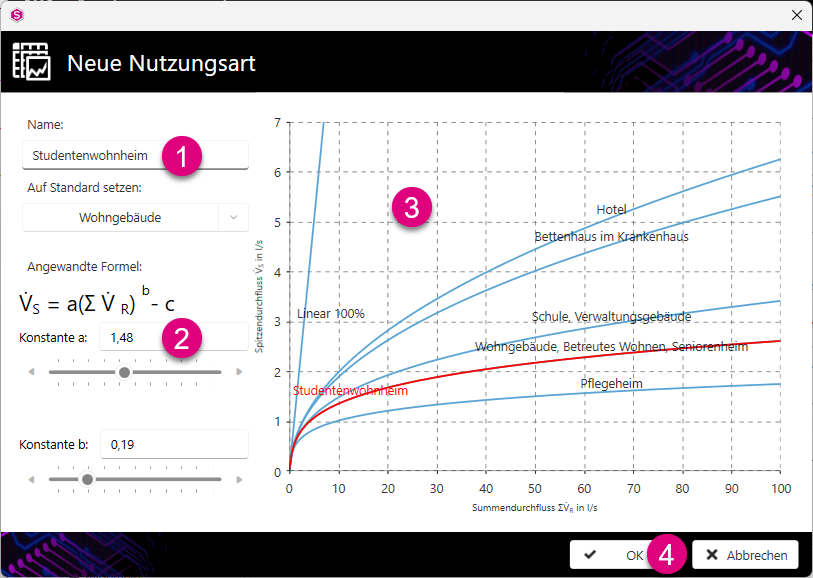

Mit Neu (DIN)... fügen Sie neue Nutzungsarten nach DIN 1988-300 hinzu. Hierfür gelangen Sie in den Dialog Neue Nutzungsart.

Geben Sie den Namen der neuen Nutzungsart ein.
Es ist ein roter Graph für die hinzugefügte Nutzungsart ergänzt.
Legen Sie Ihre Konstanten für den Spitzendurchfluss fest.
Das Diagramm ist entsprechend Ihrer Einstellung angepasst.
Überprüfen Sie anhand Ihrer Werte die Kurve im Diagramm.
Klicken Sie auf Ok um Ihre Eingabe zu bestätigen und den Dialog zu verlassen.
Die neue Nutzungsart ist angelegt.
