Hydraulische Schaltungen

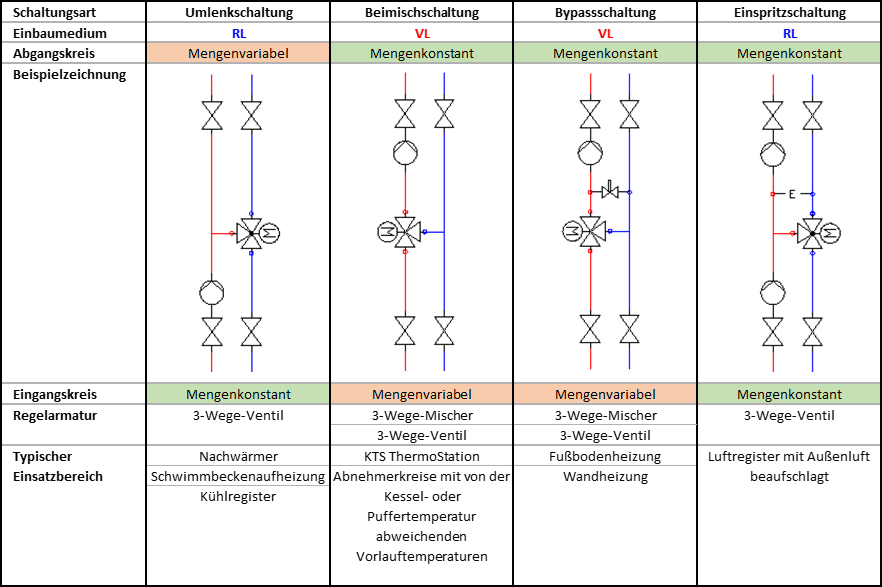

Abbildung
1
.
Übersicht der hydraulischen Schaltungen
Siehe auch
Beimischschaltung
Bypassschaltung
Einspritzschaltung
Umlenkschaltung
3-Wege-Armatur
