Plot-Assistent: Plotbereich auswählen

Zeigt die Einstellungen zum Plotbereich an

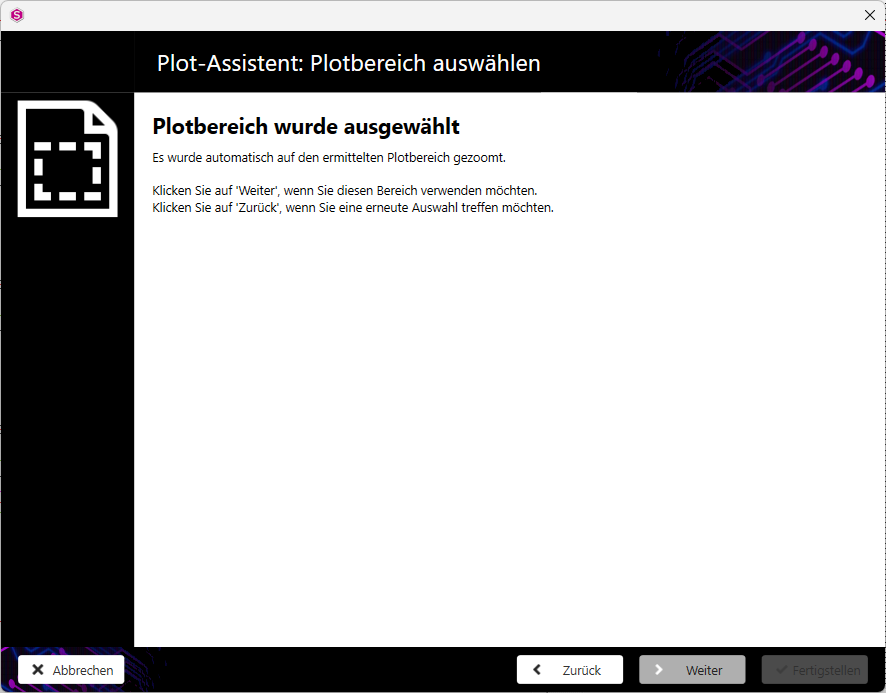

Option Automatisch

Klicken Sie im Dialog Plot-Assistent: Plotbereich auswählenauf die Schaltfläche Weiter, wenn Sie die automatische Auswahl beibehalten wollen.
Klicken Sie im Dialog Plot-Assistent: Plottbereich auswählenauf die Schaltfläche Zurück, wenn Sie eine erneute Festlegung für die Auswahl durchführen wollen.

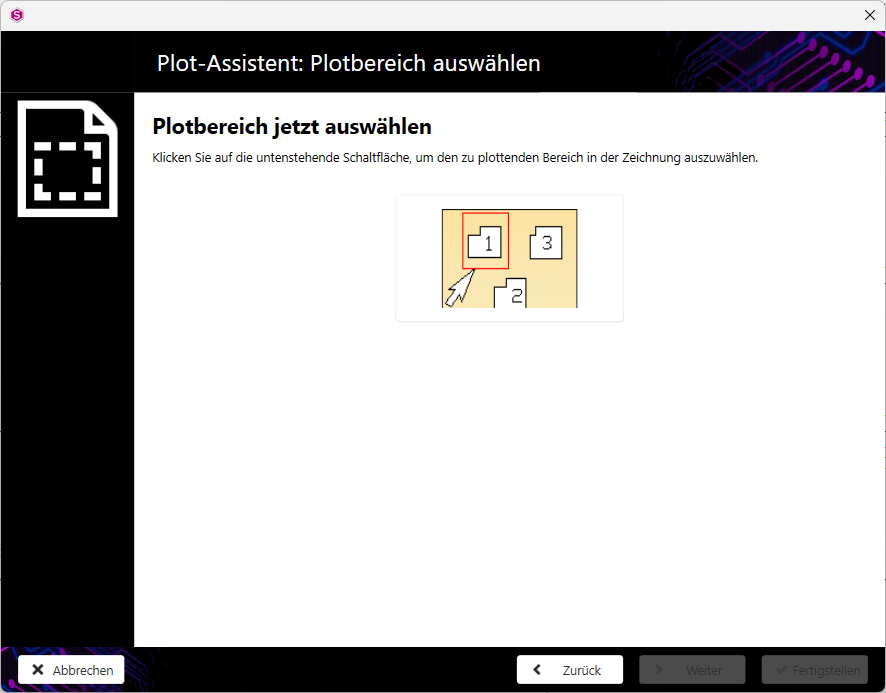

Option Auswahl des Plotbereichs

Klicken Sie im Dialog Plot-Assistent: Plotbereich auswählenauf die Schaltfläche .
Anmerkung:
Der Dialog Plot-Assistent: Plotbereich auswählen wird geschlossen. Zeigen Sie in der Zeichnung die linke untere Ecke des zu druckenden Bereichs. Zeigen Sie in der Zeichnung die linke untere Ecke des zu druckenden Bereichs. Im Anschluss bestätigt der Dialog Plot-Assistent: Plotbereich auswählen die Auswahl des Plotbereichs.
Klicken Sie auf die Schaltfläche Weiter, um zum nächsten Schritt des Plot-Assistenten zu gelangen.
