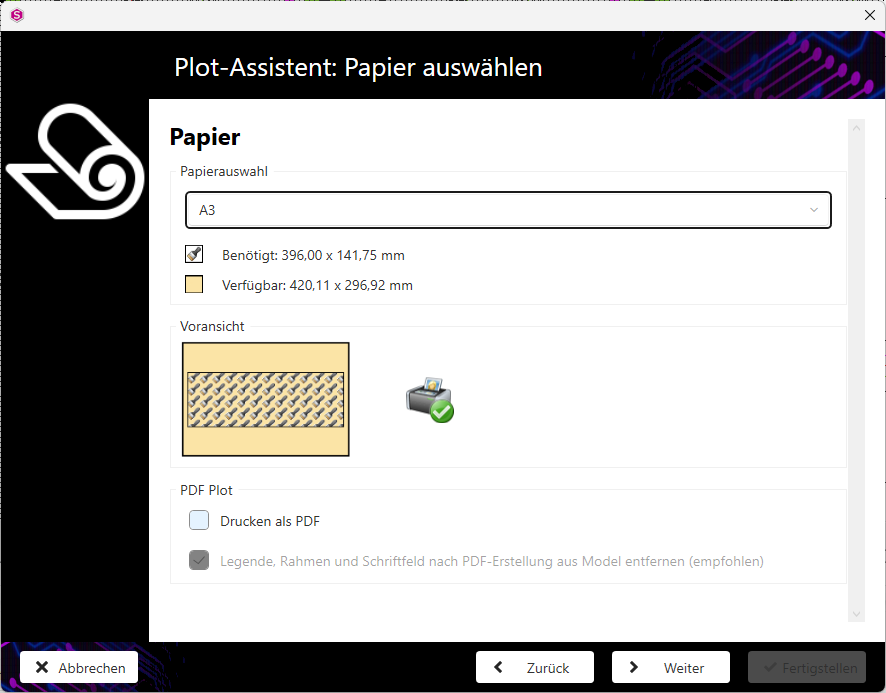

Plot-Assistent: Papier auswählen

Legen Sie die Einstellung zum Papier und dem PDF-Plot fest.

Wählen Sie aus dem Dropdown-Menü Papierauswahl das gewünschte Papierformat aus.
Aktivieren Sie die Kontrollkästchen Benötigt oder Verfügbar.
Achtung:
Ist der benötige Platz größer als der verfügbare Platz auf dem Druckmedium, wird bei aktivierter Option Benötigt ist der Druck unvollständig.
Tipp:
Überprüfen Sie Ihre Einstellungen in der Voransicht.
>Aktivieren Sie das Kontrollkästchen Drucken als PDF, wenn der Druck in eine PDF-Datei erfolgen soll.
Anmerkung:
Ist Ihr Standarddrucker ein PDF-Drucker, dann ist diese Option bereits aktiviert.
Aktivieren Sie das Kontrollkästchen Legende, Rahmen und Schriftfeld nach PDF-Erstellung aus Model entfernen (empfohlen) wenn die aktivierten Einstellungen aus dem Dialog Plot-Assistent: Format auswählen (Format auswählen) nachdem Drucken aus dem Model entfernt werden sollen.
Klicken Sie auf die Schaltfläche Weiter, um zum nächsten Schritt des Plot-Assistenten zu gelangen.
