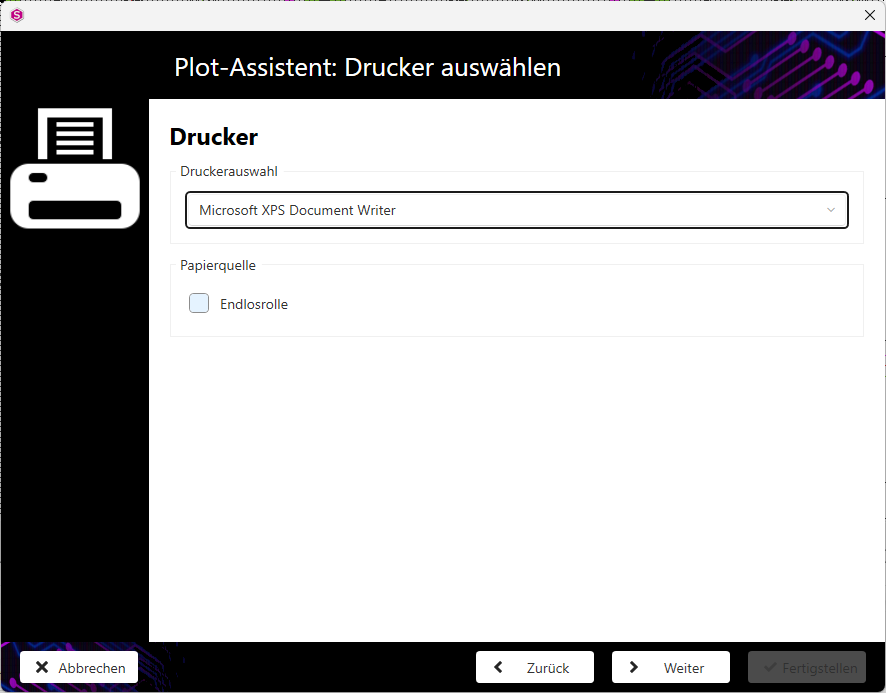

Plot-Assistent: Drucker auswählen

Treffen Sie die Einstellungen zum Drucker.

Wählen Sie aus dem Dropdown-Menü den gewünschten Drucker aus.

Anmerkung:
Das Kontrollkästchen Endlosrolle kann nur aktiviert werden, wenn der Drucker diese Funktion unterstützt.
Klicken Sie auf die Schaltfläche Weiter, um zum nächsten Schritt des Plot-Assistenten zu gelangen.
