Teilstreckeneigenschaften

In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.

Für Ihre Auswahl der Objekte wird eine Einzelauswahl sowie eine Mehrfachauswahl von STUDIO unterstützt. Beachten Sie hierfür die Zeichnungsvariable PICKADD.

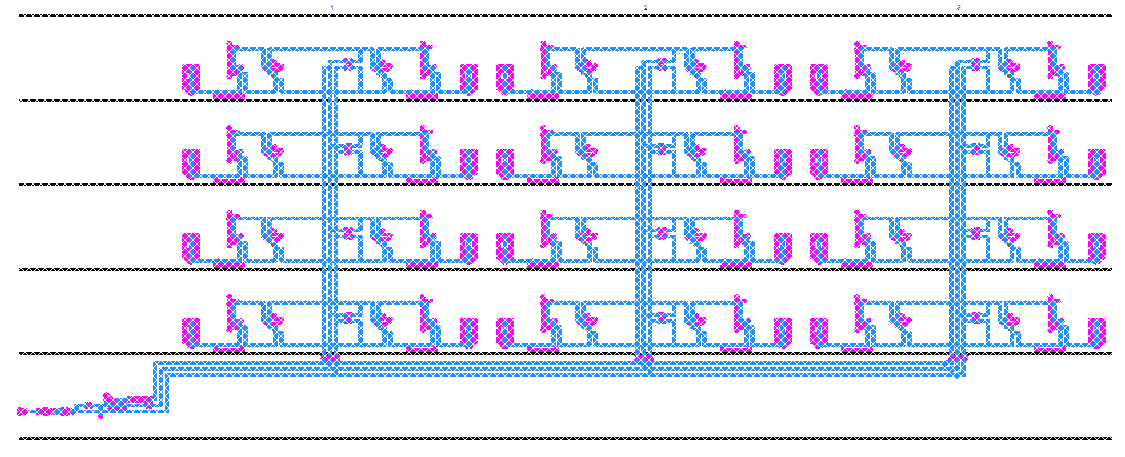

Ihre Selektion wird von STUDIO entsprechend den Farben aus den Teilstreckeneigenschaften und den Bauteileigenschaften markiert.
