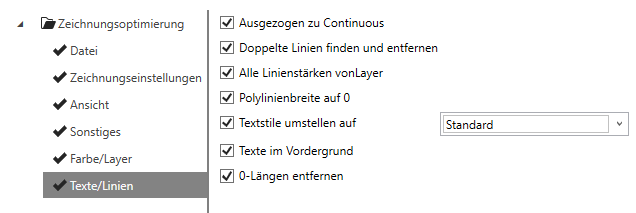

Texte/Linien

Ausgezogen zu Continuous

Stellt den Linientyp Ausgezogen auf Linientyp Continuous um.

Anmerkung:

Der Linientyp Ausgezogen kann zu diversen Problemen und Abstürzen des CAD-Systems führen.

Doppelte Linien finden und entfernen

Falls zwei Linien direkt übereinander liegen, wird die kürzere der beiden Linien entfernt.

Alle Linienstärken auf vonLayer

Setzt die Linienstärke auf vonLayer.

Polylinienbreite auf 0

Setzt die Polylinienbreite auf 0.

Textstile umstellen auf

Setzt sämtliche Textstile auf den im Dropdown-Menü gewählten Textstil.

Anmerkung:

TrueType-Schriftarten können die Performance im CAD-Umfeld erheblich reduzieren.

Texte im Vordergrund

Ändert die Anzeigereihenfolge aller Texte, damit sie vor anderen Elementen liegen und gut lesbar sind.

0-Längen entfernen

Löscht Linien und Polyliniensegmente, die so kurz sind, dass sie in der Zeichnung nur als Punkt dargestellt werden.
