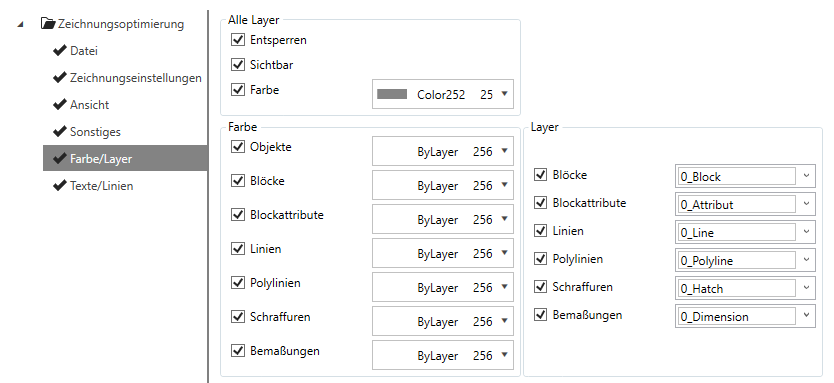

Farbe/Layer

Alle Layer

Nehmen Sie hier Einstellungen vor, die auf alle Layer angwendet werden sollen.

Entsperren

Entsperrt alle Layer, um die Bearbeitung zu ermöglichen.
Sichtbar

Schaltet alle Layer sichtbar.
Farbe

Weist allen Layern die eingestellte Farbe zu.

Farbe

Ordnen Sie den aufgeführten Elementen eine eigene Farbe zu.

Objekte
Blöcke
Blockattribute
Linien
Polylinien
Schraffuren
Bemaßungen

Anmerkung:

Die Farbzuweisung bezieht sich auch auf Elemente, die in Blöcken definiert sind.

Tipp:

Damit die Layerfarben Einfluss auf die Elemente haben, empfiehlt Dendrit STUDIO , die Farben vonBlock bzw. vonLayer auszuwählen.

Layer

Ordnen Sie den aufgeführten Elementen einen Layer zu.

Blöcke
Blockattribute
Linien
Polylinien
Schraffuren
Bemaßungen

Tipp:

Legen Sie eigene Layer an, indem Sie einen neuen Layernamen in das Dropdown-Menü eingeben. Der neue Layer wird beim Ausführen der Regel in der Zeichnung erstellt.
