Kennlinie (Zirkulationssimulation)

Das Fenster Kennlinie zeigt die Kennlinien eines selektierten Bauteils in der Zeichnung im Dokument an.

Statische Regulierventile

Das Fenster Kennlinie unterteilt sich bei statischen Regulierventilen in zwei Registerkarten auf. Die Schaltfläche ... wird auf beiden Registerkarten angezeigt. Durch ... gelangen Sie in die Ventileinstellung des selektierten Ventils.

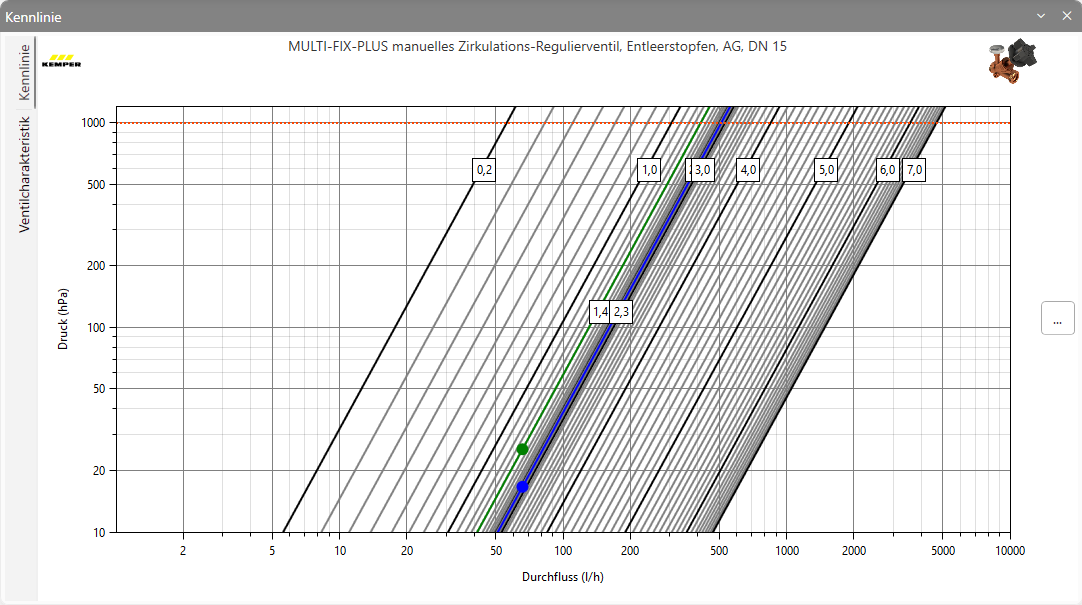

  • Kennlinie
    Haben Sie ein statisches Regulierventil selektiert, wird der maximale Druckverlust aus den Produktdaten in Form einer roten Grenzkante abgebildet. In den Ventileinstellungen lassen sich die Einstellschritte aus den Produktdaten einstellen. Es wird im Anschluss in blau der Ist-Betriebspunkt und in grün der Soll-Betriebspunkt Fenster Kennlinie angezeigt.

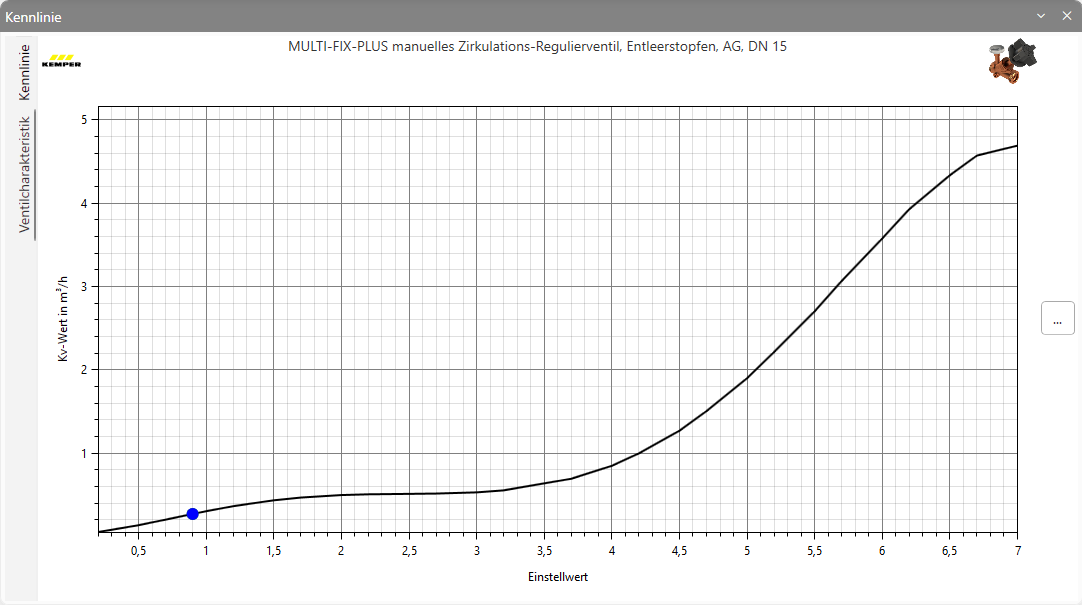

  • Ventilcharakteristik
    Die Kennlinie der Ventilcharakteristik zeigt die Ventilkennlinie mit dem Betriebspunkt an.

Thermische Regulieventile Regulierventile

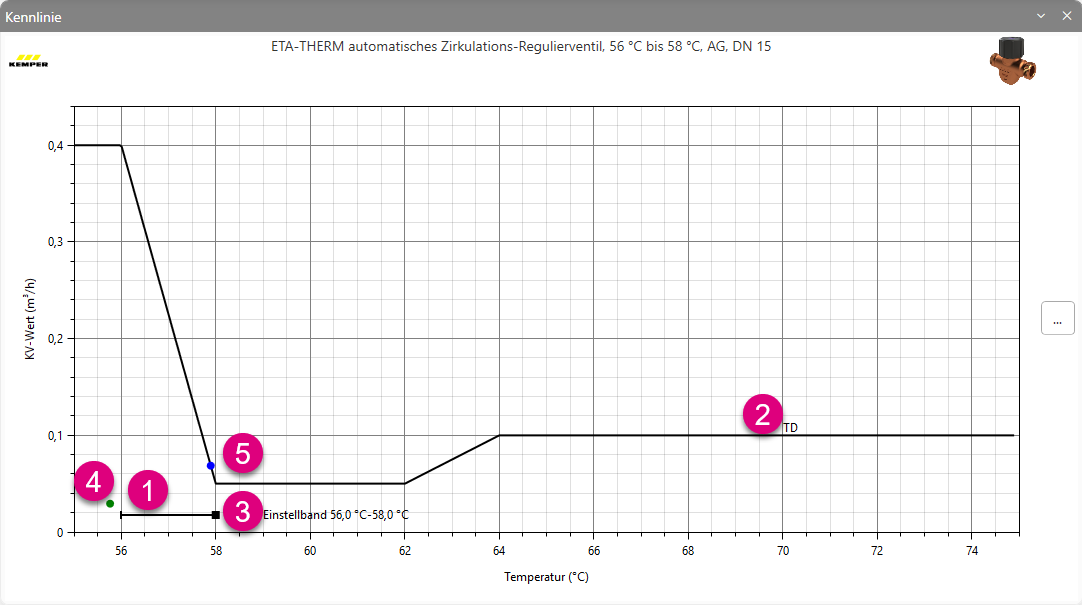

Haben Sie ein thermisches Regulierventil selektiert, wird das Einstellband (1) sowie die Kennlinienerweiterung der thermischen Desinfektion (TD) (2) angezeigt. Das Einstellband beschreibt hierbei den Regelbereich des Ventils. Seitens der Hersteller ist eine Temperatur voreingestellt. Diese wird durch das schwarze Quadrat gekennzeichnet (3). Nach der Durchführung des hydraulischen Abgleichs wird der grün gekennzeichneten berechneten Betriebspunkt (4) und der nach der Simulation blau dargestellten ermittelten Betriebspunkt (5) angezeigt.

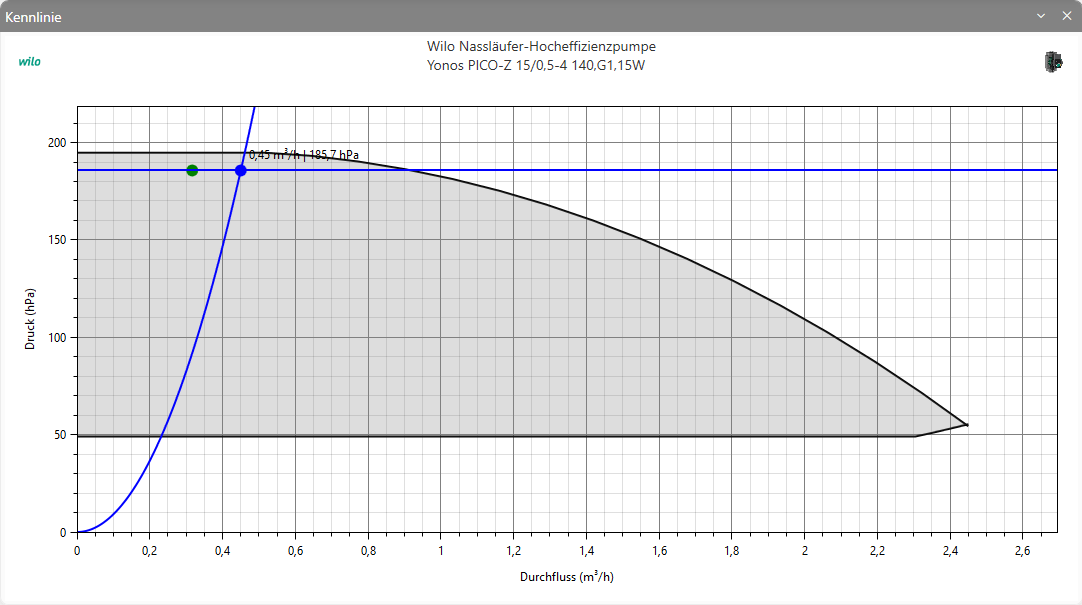

Zikulationspumpe

Der grüne Betriebspunkt zeigt den berechneten Betriebspunkt aus der Berechnung an. Der blaue Betriebspunkt bildet den Betriebspunkt nach der Simulation ab.
