Ventileinstellungen

Zeigt die Ventileinstellungen des aktuell selektierten Ventils an

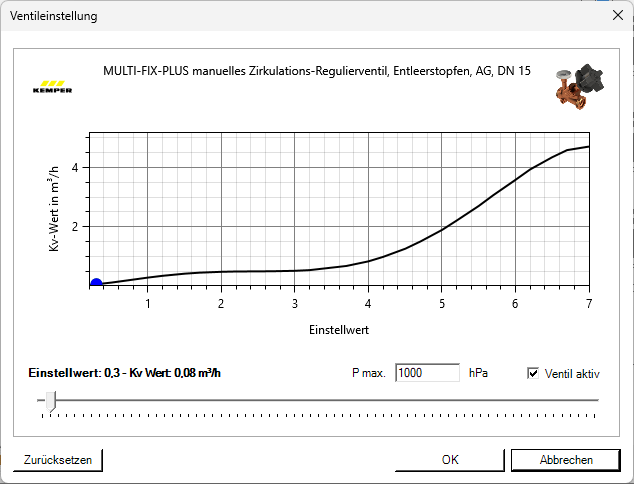

Der Dialog erscheint nach dem Doppelklick auf eines der Symbole für thermische Strangregulierventile und statische Strangregulierventile im Fenster Rohrnetzsimulation.

Mit Hilfe der Bildlaufleiste kann bei Ventilen der Einstellwert bzw. bei Strangregulierventilen der Einstell- und der k_v-Wert geändert werden.
In das Feld P max. wird der Druck eingegeben. der maximal am Ventil abfallen lann. Wird der Wert zu groß, kann es zu Geräuschentwicklungen kommen. Die Simulation wird durch diesen Wert nicht beeinflusst. Es wird nur eine entsprechende Fehlermeldung ausgegeben, wenn der Wert überschritten wird.
Mittels des Kontrollkästchens Ventil aktiv, deaktivieren bzw. aktivieren Sie das Ventil.
Mit der Schaltfläche Zurücksetzen, setzen Sie die Werte auf den Stand der Berechnung.
