Druckverlust durch Rohrreibung
Der Druckverlust durch Rohrreibung ist der Druckverlust in der geraden ungestörten Rohrleitung einer Teilstrecke mit konstantem Querschnitt.
|
Symbol oder Abkürzung: |
ΔpR |
|
Übliche Einheit: |
hPa |
|
Gleichung: |
ΔpR = (l*R) |
Der durch Reibung verursachte Druckverlust (l*R) in einer geraden Rohrstrecke mit der Länge l und dem Innendurchmesser di ist abhängig von der Dichte ρ des Wassers, der mittleren Strömungsgeschwindigkeit v und der Rohrreibungszahl λ.

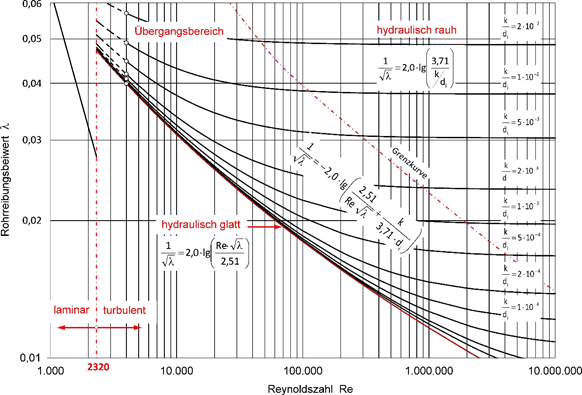

Die Rohrreibungszahl λ wird als Funktion der Reynolds-Zahl Re und der relativen Rauheit k/di üblicherweise im sogenannten Moody-Diagramm dargestellt.
