Raumbasiertes Zeichnen
Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
Konfiguration auswählen
Im Auslieferungszustand stehen mehrere Konfigurationen zur Nutzung bereit. Diese beinhalten ein vorkonfiguriertes Regelwerk zur Leitungs- und Raumabwicklung.
Konfiguration Trinkwasser
11 Gezählt Ringinstallation
Die im Auslieferungszustand integrierte Konfiguration 11 Gezählt Ringinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei im Kaltwasser eine Ringinstallation generiert. Im Stockwerk werden Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Sanitärobjekte werden mit einem T-Stück im Abgang angebunden.

Anhang
- Grundlagen Rohrnetz
- Dialoge und Zusatzinformationen
  - 3D Ansicht
    Das Fenster 3D-Ansicht zeigt eine 3D-Übersicht der aktuell erfassten oder berechneten Zeichnung an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass stets das aktuell selektierte Objekt in der Zeichnung und im Ansichtsfenster sichtbar ist.
  - Abwasserhebeanlage
    Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
  - Auslegungsoptionen (Abwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Heizung)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Trinkwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Bauabschnitte
    Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
  - Bauteileigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Bauteilfilter
    Der Bauteilfilter ermöglicht eine schnelle Filterung der selektierten Bauteile in der Zeichnung.
  - Beschriftung bearbeiten
    Die vordefinierten Beschriftungsmerkmale lassen sich im Textfeld {Platzhalter} für Merkmale sowie konstanter Text konfigurieren.
  - CAD-Performance Tool
    Das CAD-Performance Tool ist ein Werkzeug zur automatisierten Überarbeitung von Plänen zur Performanzsteigerung.
  - Entwässerungsflächen
    Das Fenster Entwässerungsflächen im Gewerk Abwasser ist in zwei Registerkarten unterteilt.
  - Findefunktion
    STUDIO verfügt über eine parametrisierte Suchfunktion, die Sie bei der Suche gezeichneter Teilstrecken und Bauteile in der Zeichnung, bei der Auswahl smarter Blöcke einzufügen sowie bei der Produktauswahl unterstützt.
  - Heizlastreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Hydraulikreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Lüftungsarten in der Gebäudeentwässerung
  - Massenauszug
    Mit der Voransicht zum Massenauszug unterstützt Sie STUDIO den Ausdruck der Massen individuell anzupassen.
  - Materialeditor
    Mit dem Materialeditor unterstützt Sie STUDIO mit einer komfortablen und schnellen Ermittlung Ihrer Massen.
  - Membranausdehnungsgefäß
    Das Zeichnen eines Membranausdehnungsgefäßes ist Voraussetzung für dessen Auslegung.
  - Optionen-Assistent (Abwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Heizung)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Trinkwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Plot-Assistent starten
    Startet den Plot-Assistent
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Produktfolge- oder Produktauswahl
    Im Dialog Produktfolge- oder Produktauswahl wählen Sie die Produktfolge oder ein Produkt für Bauteile aus.
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Projekt- und Anwendungseinstellungen
    In den Projekt- und Anwendungseinstellungen werden projektübergreifende Anwendungseinstellungen definiert.
  - Raumbasiertes Zeichnen
    Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
    - Raum zeichnen
      Erzeugt ein Raumpolygon auf dem Layer DEND_RAUM, um die Voraussetzung für das Raumbasierte Zeichnen zu schaffen.
    - Konfiguration auswählen
      Im Auslieferungszustand stehen mehrere Konfigurationen zur Nutzung bereit. Diese beinhalten ein vorkonfiguriertes Regelwerk zur Leitungs- und Raumabwicklung.
      - Konfiguration Trinkwasser
        01 KHS Strömungsteiler PWC + Etatherm TTMB
        Die im Auslieferungszustand integrierte Konfiguration KHS 01 Strömungsteiler PWC + Etatherm TTMB im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser erzeugt. Als Regulierventil wird ein thermostatische Zirkulations-Regulierventil, hier ein ETA-THERM, verwendet. Bei Verbrauchern mit einer Wandarmatur erfolgt die Objektanbindung mit einem Thermotrenner.
        02 KHS Strömungsteiler PWC + Etatherm Doppelwandscheibe
        Die im Auslieferungszustand integrierte Konfiguration 02 KHS Strömungsteiler PWC + Etatherm Doppelwandscheibe im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser erzeugt. Als Regulierventil wird ein thermostatische Zirkulations-Regulierventil, hier ein ETA-THERM, verwendet. Die Objektanbindung erfolgt in Abhängigkeit des Verbrauchertyps mit einer Doppelwandscheibe oder einer T-Stück-Anbindung.
        03 KHS Strömungsteiler PWC + PWH TTMB
        Die im Auslieferungszustand integrierte Konfiguration 03 KHS Strömungsteiler PWC + PWH TTMB im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser und Warmwasser erzeugt. Bei Verbrauchern mit einer Wandarmatur erfolgt die Objektanbindung mit einem Thermotrenner.
        04 KHS Strömungsteiler PWC + PWH Doppelwandscheibe
        Die im Auslieferungszustand integrierte Konfiguration 04 KHS Strömungsteiler PWC + PWH Doppelwandscheibe im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser und Warmwasser erzeugt. Die Objektanbindung erfolgt in Abhängigkeit des Verbrauchertyps mit einer Doppelwandscheibe oder einer T-Stück-Anbindung.
        05 Stichleitungsinstallation
        Die im Auslieferungszustand integrierte Konfiguration 05 Stichleitungsinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Die Verbraucher werden mit einer Stichleitung angebunden.
        10 Gezählt durchgeschliffen
        Die im Auslieferungszustand integrierte Konfiguration 10 Gezählt durchgeschliffen im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es werden hierbei Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Verbraucher werden mit einem T-Stück im Abgang angebunden.
        11 Gezählt Ringinstallation
        Die im Auslieferungszustand integrierte Konfiguration 11 Gezählt Ringinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei im Kaltwasser eine Ringinstallation generiert. Im Stockwerk werden Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Sanitärobjekte werden mit einem T-Stück im Abgang angebunden.
        12 Gezählt Stichleitungsinstallation
        Die im Auslieferungszustand integrierte Konfiguration 12 Gezählt Stichleitungsinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es werden hierbei Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Verbraucher werden mit einer Stichleitung angebunden.
        20 Horizontal KHS Strömungsteiler PWC + Etatherm TTMB
        Die im Auslieferungszustand integrierte Konfiguration 20 Horizontal KHS Strömungsteiler PWC + Etatherm TTMB im Fenster Raumbasiertes Zeichnen generiert bei horizontalen Installationen Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser erzeugt. Als Regulierventil wird ein thermostatische Zirkulations-Regulierventil, hier ein ETA-THERM, verwendet. Bei Verbrauchern mit einer Wandarmatur erfolgt die Objektanbindung mit einem Thermotrenner.
        21 Horizontal KHS Strömungsteiler PWC + PWH TTMB
        Die im Auslieferungszustand integrierte Konfiguration 21 Horizontal KHS Strömungsteiler PWC + PWH TTMB im Fenster Raumbasiertes Zeichnen generiert bei horizontalen Installationen Stockwerksleitungen und bindet die Sanitärobjekte mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser und Warmwasser erzeugt. Bei Verbrauchern mit einer Wandarmatur erfolgt die Objektanbindung mit einem Thermotrenner.
        22 Horizontal KHS Strömungsteiler PWC + PWH Doppelwandscheibe
        Die im Auslieferungszustand integrierte Konfiguration 22 Horizontal KHS Strömungsteiler PWC + PWH Doppelwandscheibe im Fenster Raumbasiertes Zeichnen generiert bei horizontalen Installationen Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei eine Installation mit einem Strömungsteiler im Kaltwasser und Warmwasser erzeugt. Die Objektanbindung erfolgt in Abhängigkeit des Verbrauchertyps mit einer Doppelwandscheibe oder einer T-Stück-Anbindung.
        23 Horizontal Stichleitungsinstallation
        Die im Auslieferungszustand integrierte Konfiguration 23 Horizontal Stichleitungsinstallation im Fenster Raumbasiertes Zeichnen generiert bei horizontalen Installationen Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Die Verbraucher werden mit einer Stichleitung angebunden.
      - Konfiguration Abwasser
    - Optionen
      Unter Optionen im Fenster Raumbasiertes Zeichnen gelangen Sie in die Konfigurationsverwaltung der ausgewählten Konfiguration.
    - Alle löschen
      Mit Alle löschen werden sämtliche Rohrleitungen innerhalb der Räume entfernt.
    - Auswahl löschen
      Mit Auswahl löschen werden sämtliche Rohrleitungen innerhalb der selektierten Räume entfernt.
    - Alle aktualisieren
      Mit Alle aktualisieren werden sämtliche Rohrleitungen innerhalb der Räume aktualisiert.
    - Auswahl aktualisieren
      Mit Auswahl aktualisieren werden sämtliche Rohrleitungen innerhalb der selektierten Räume aktualisiert.
    - Übersicht Räume und Raumverbunde
      In der tabellarischen Übersicht werden die Rauminformationen angezeigt.
  - Schemagenerator
    Der Schemagenerator macht die Konstruktion eines vollständigen Strangschemas ohne CAD-Erfahrung möglich. In einer Grundrisszeichnung, ist der Schemagenerator nicht aktiv.
  - Simulation
    Die Simulation unterteilt sich in eine Zirkulationssimulation für Warm- und Kaltwasser und in eine Wasserentnahmesimulation auf.
  - Teilstreckeneigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Zeichnungsreferenz einfügen
    Die Funktion Zeichnungsreferenz einfügen begleitet Sie durch die Einstellungen zum Einfügen einer Zeichnungsreferenz.
  - Wasserenthärtungsanlage
    Das Zeichnen einer Enthärtungsanlage ist Voraussetzung für deren Auslegung.
- Report der Bauteilbibliothek
- Erweiterte Befehlsreferenz

11 Gezählt Ringinstallation

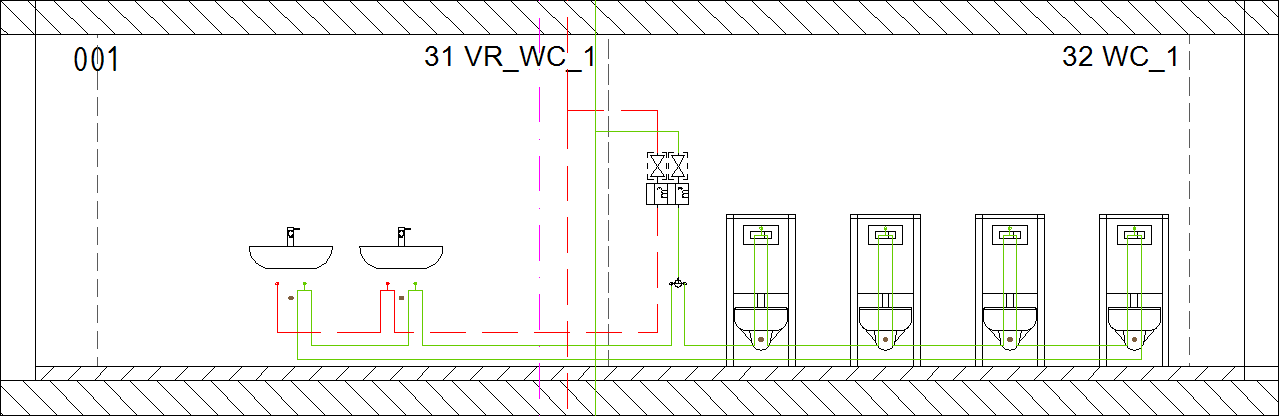

Die im Auslieferungszustand integrierte Konfiguration 11 Gezählt Ringinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es wird hierbei im Kaltwasser eine Ringinstallation generiert. Im Stockwerk werden Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Sanitärobjekte werden mit einem T-Stück im Abgang angebunden.

Für die Generierung eines kompletten Leitungsnetzes nach dem Regelwerk werden Räume/Raumverbunde, Verbraucher, Steigleitungen benötigt.

Nach der Generierung aller Leitungen sind die Verbraucher angebunden, und es wurden die entsprechenden Einstellungen für die Stockwerksinstallation berücksichtigt.
