10 Gezählt durchgeschliffen

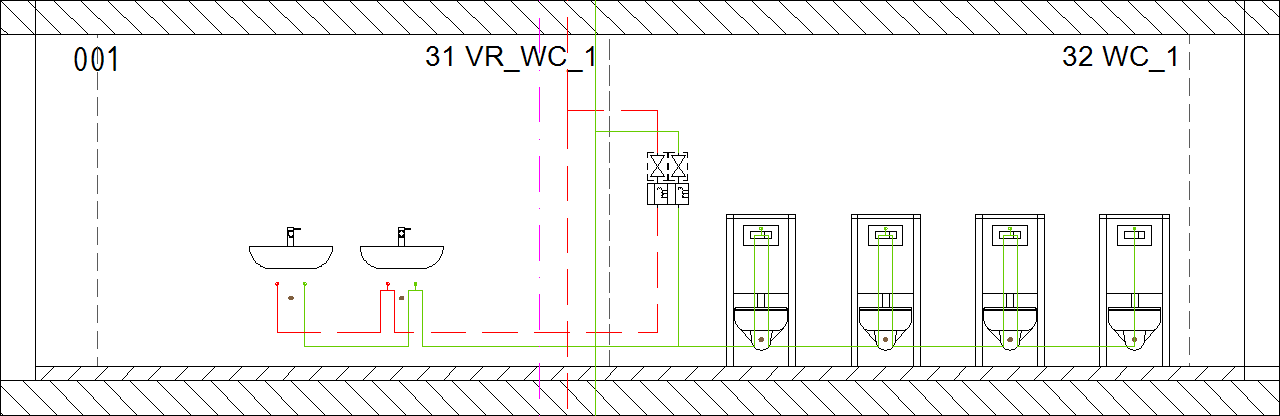

Die im Auslieferungszustand integrierte Konfiguration 10 Gezählt durchgeschliffen im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Es werden hierbei Wasserzähler rmit einer Unterputz-Absperrung erzeugt. Die Verbraucher werden mit einem T-Stück im Abgang angebunden.

Für die Generierung eines kompletten Leitungsnetzes nach dem Regelwerk werden Räume/Raumverbunde, Verbraucher, Steigleitungen benötigt.

Nach der Generierung aller Leitungen sind die Verbraucher angebunden, und es wurden die entsprechenden Einstellungen für die Stockwerksinstallation berücksichtigt.
