05 Stichleitungsinstallation

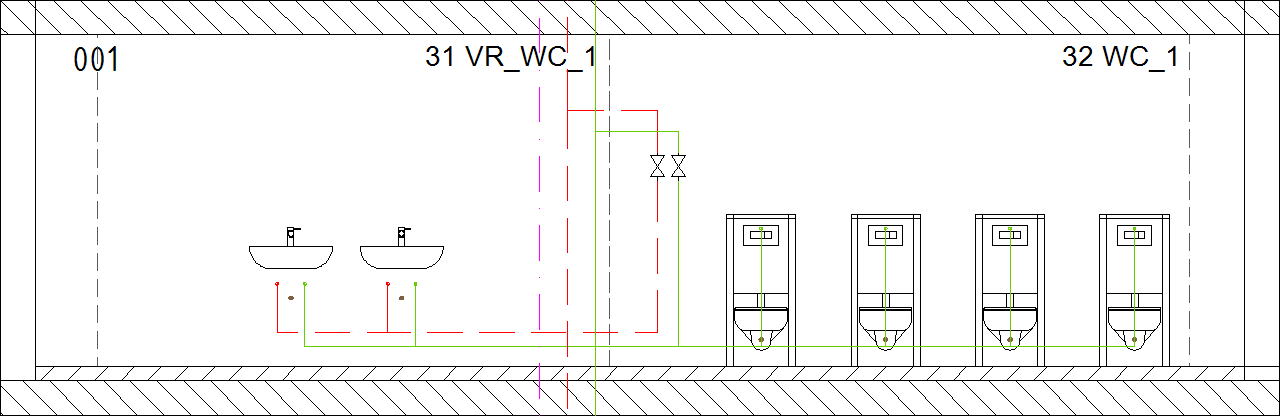

Die im Auslieferungszustand integrierte Konfiguration 05 Stichleitungsinstallation im Fenster Raumbasiertes Zeichnen generiert Stockwerksleitungen und bindet die Verbraucher mit Einzelzuleitungen an. Die Verbraucher werden mit einer Stichleitung angebunden.

Für die Generierung eines kompletten Leitungsnetzes nach dem Regelwerk werden Räume/Raumverbunde, Verbraucher, Steigleitungen benötigt.

Nach der Generierung aller Leitungen sind die Verbraucher angebunden, und es wurden die entsprechenden Einstellungen für die Stockwerksinstallation berücksichtigt.
