Temperaturverlauf (Zirkulationssimulation)

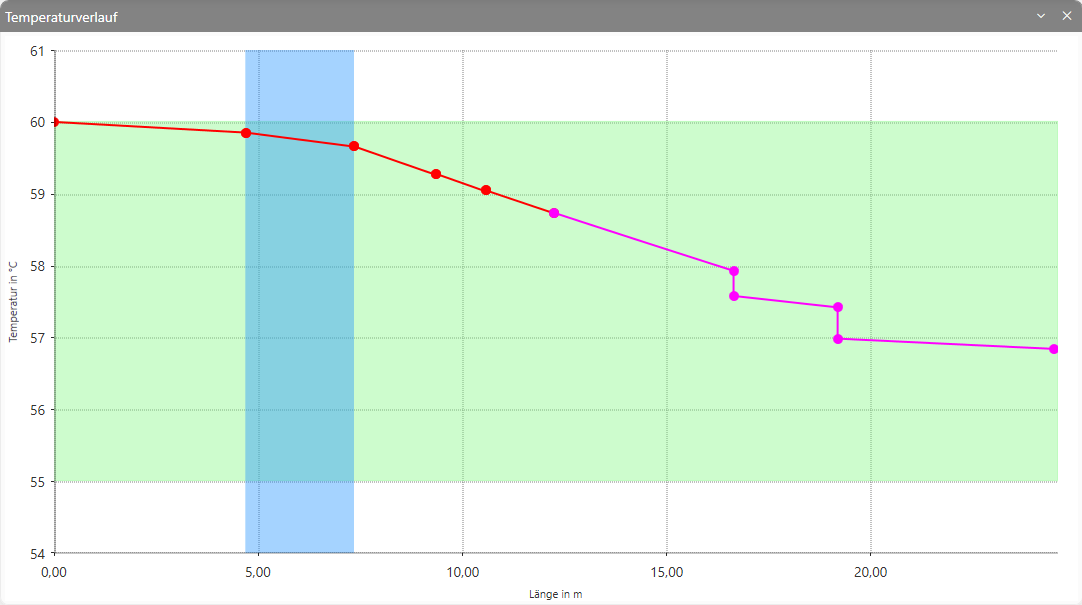

Das Fenster Temperaturverlauf zeigt den Temperaturverlauf im aktuell selektierten Zirkulationskreis an.
Das Fenster Temperaturverlauf stellt die abgewickelte Leitungslänge des Warmwasserzirkulationsfließweges dar.
Die rote Linie zeigt die abgewickelte Leitungslänge der Warmwasserleitung. Die magentafarbene Linie zeigt die der Zirkulationsleitung.
Der grün schraffierte Bereich veranschaulicht den Temperaturbereich vom Trinkwassererwärmerausgang und Trinkwassererwärmereingang. Der blau schraffierte Bereich verdeutlicht die in der Zeichnung blau markierte Teilstrecke.
Die dargestellten Punkte zeigen den jeweiligen Teilstreckeneingang und Teilstreckenausgang.
Anmerkung:
Enthält der Fließweg eine Inlinerzirkulation, wird diese durch einen grau hinterlegen
Bereich in der Kennlinie gekennzeichnet.
