Temperaturverlauf Inliner (Zirkulationssimulation)

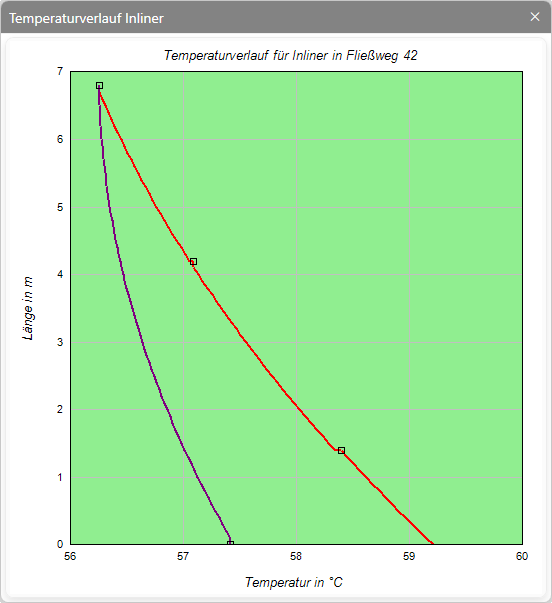

Das Fenster Temperaturverlauf Inliner zeigt den Temperaturverlauf im Inliner im aktuell selektierten Fließweg an.
Im Diagramm Temperaturverlauf Inliner (Simulation) wird der
Temperaturverlauf in einem Inliner gegenüber dem Diagramm Temperaturverlauf
(Simulation) hervorgehoben.

Die rote Linie stellt hierbei den Temperaturabfall im Hüllrohr dar, während die lila Linie den Temperaturverlauf im Inliner selbst darstellt. Der grüne Bereich des Diagramms stellt den zulässigen Temperaturbereich dar.

Die rote Linie stellt hierbei den Temperaturabfall im Hüllrohr dar, während die lila Linie den Temperaturverlauf im Inliner selbst darstellt. Der grüne Bereich des Diagramms stellt den zulässigen Temperaturbereich dar.
