Messpunkte (Zirkulationssimulation)

Das Fenster Messpunkte (Simulation) zeigt eine Übersicht der eingeplanten Messarmaturen im Zirkulationskreis und deren sich einzustellenden Werte an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass die aktuell selektierte Messarmatur in der Zeichnung und in der Tabelle gleichzeitig angezeigt wird.

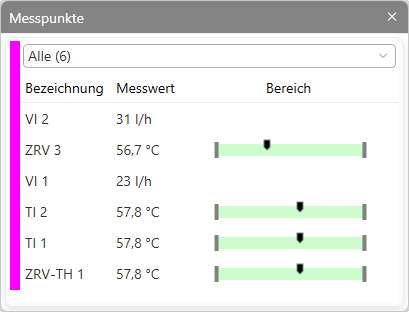

Das Fenster Messpunkte (Simulation) setzt sich aus einem Bauteilfilter und drei Spalten mit den Einzelheiten zur Messarmatur zusammen.

In der Spalte Bezeichnung werden die hinterlegten Kurzbezeichnungen (Präfixe) aus den Auslegungsoptionen angezeigt.
In der Spalte Messwerte werden die sich einstellenden Temperaturen bzw. die Zirkulationsvolumenströme angezeigt.
In der Spalte Bereich wird bei Temperaturmessarmaturen der eingestellte Wertebereich inklusive der relativen Position des sich einzustellenden Werts angezeigt.
Tipp:
Zur Sortierung einzelner Spalten klicken Sie in der Tabelle auf die Spaltenköpfe, um eine auf- bzw. absteigende Sortierung der Einträge der jeweiligen Spalte vorzunehmen.
