Druckverlauf (Zirkulationssimulation)

Das Fenster Druckverlauf zeigt den Druckverlauf im aktuell selektierten Fließweg an.

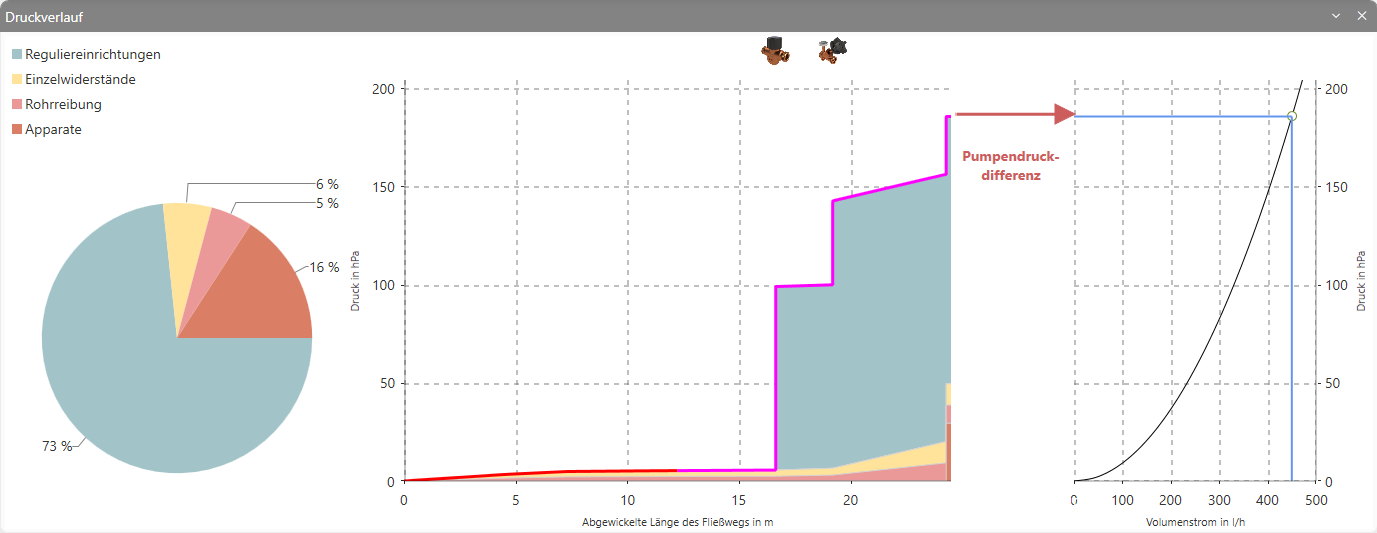

Die Darstellung des Druckverlaufs zeigt auf verschiedene Weise die einzelnen Druckverluste im ausgewählten Zirkulationsfließweg. Die prozentuale Aufteilung wird in einem Kreisdiagramm dargestellt. Die abgewickelte Leitungslänge mit den entsprechenden Druckverlusten der Einbauteile und der Rohrleitung wird mittig im Druckverlaufsfenster angezeigt. Wird der Mauszeiger über einen Teil der schraffierten Fläche bewegt, werden die einzelnen Druckverlustwerte als Auflistung angezeigt. Die grafische Darstellung der Rohrnetzkennlinie erfolgt im Diagramm auf der rechten Seite.
