Kennlinien

Neue Kennliniendarstellungen

Die nachfolgenden Kennlinien wurden überarbeitet, um noch mehr Transparenz bei der Druckverlustberechnung zu gewährleisten. Die Betriebspunkte sind nun einheitlich in blau dargestellt und werden im Diagramm beschriftet. Des Weiteren wurden weitere Grenzkanten und Informationslinien aufgenommen. In der Ergebnisdokumentation wurde die Darstellung konsequent auf die neuen Kennlinien umgestellt.

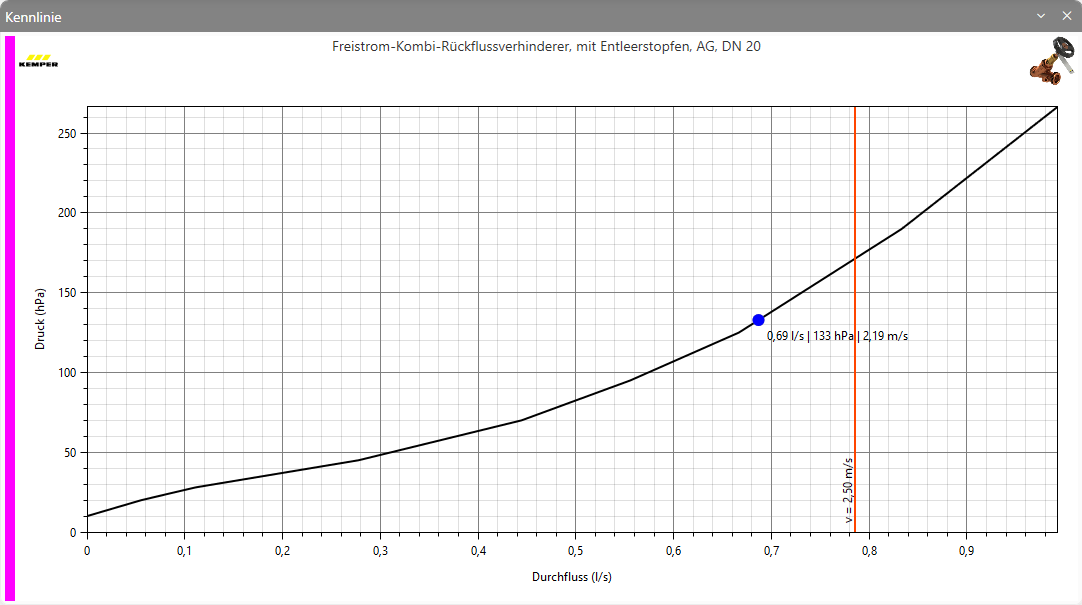

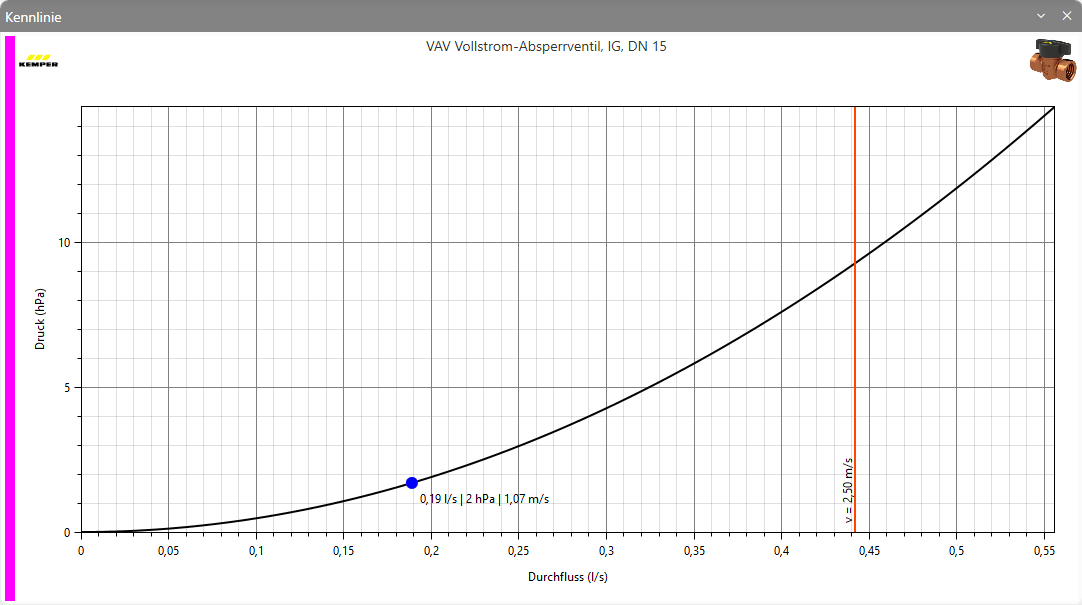

• Die Kennlinie für Bauteile mit einem K_v-Wert zeigt zusätzlich eine Hilfslinie bei einer Fließgeschwindigkeit von 2,5 m/s an.


• Bauteile mit erweiterter Kennlinie durch Stützpunktangaben in den technischen Produktdaten werden unterstützt. Es wird zusätzlich eine Hilfslinie bei einer Fließgeschwindigkeit von 2,5 m/s angezeigt.

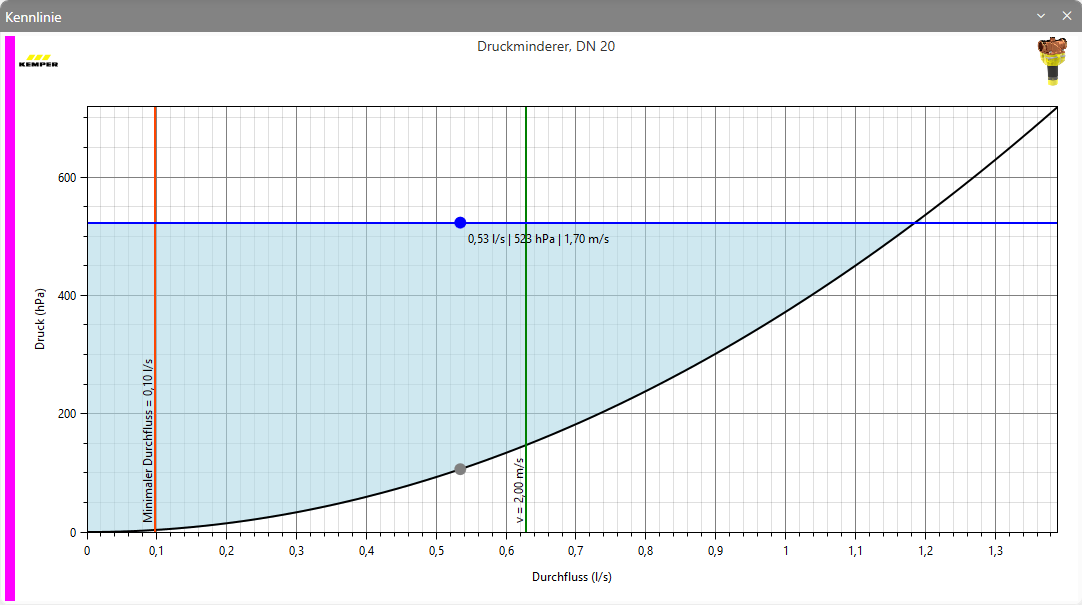

• Die Kennlinie für Druckminderer zeigt eine grüne Hilfslinie bei der maximalen Strömungsgeschwindigkeit für Druckminderer von 2,0 m/s und eine rote Grenzkante für den minimalen Durchfluss gemäß den Produktdaten an.

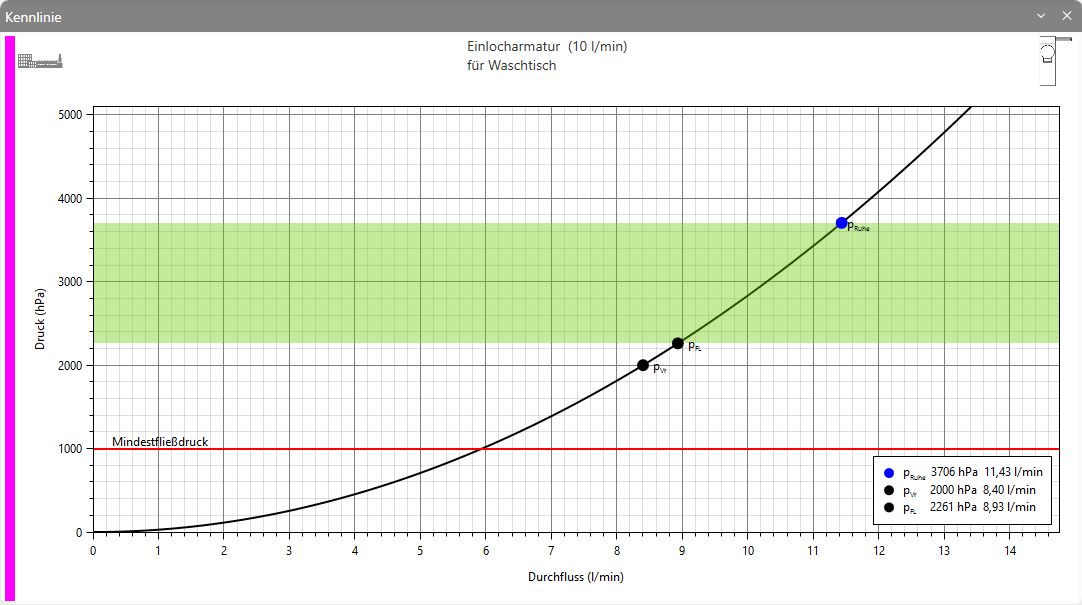

• Die Kennlinie für Entnahmearmaturen zeigt eine rote Informationslinie beim Mindestfließdruck sowie die Betriebspunkte beim Ruhedruck, beim V_R-Wert und beim Fließdruck an.


• Die Kennlinien des Strömungsteilers im Entnahmefall werden auf zwei Registerkarten aufgeteilt.
  • Druckverlustkennlinie

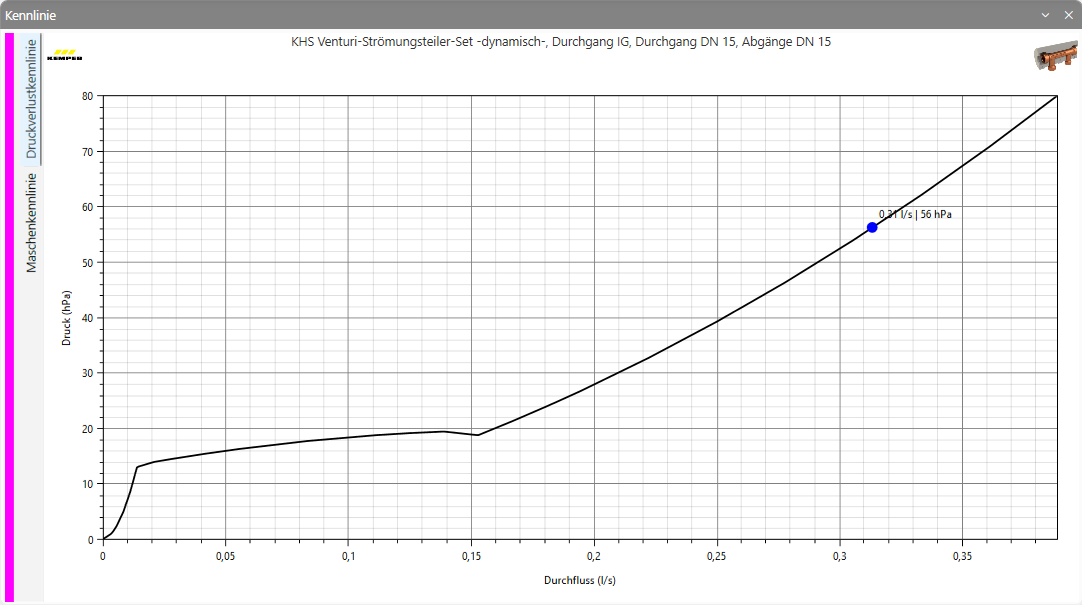

    Die Druckvelustkennlinie zeigt den Druckverlust des Strömungsteilers inklusive den Betriebspunkt beim Spitzenvolumenstrom V_S an.


  • Maschenkennlinie

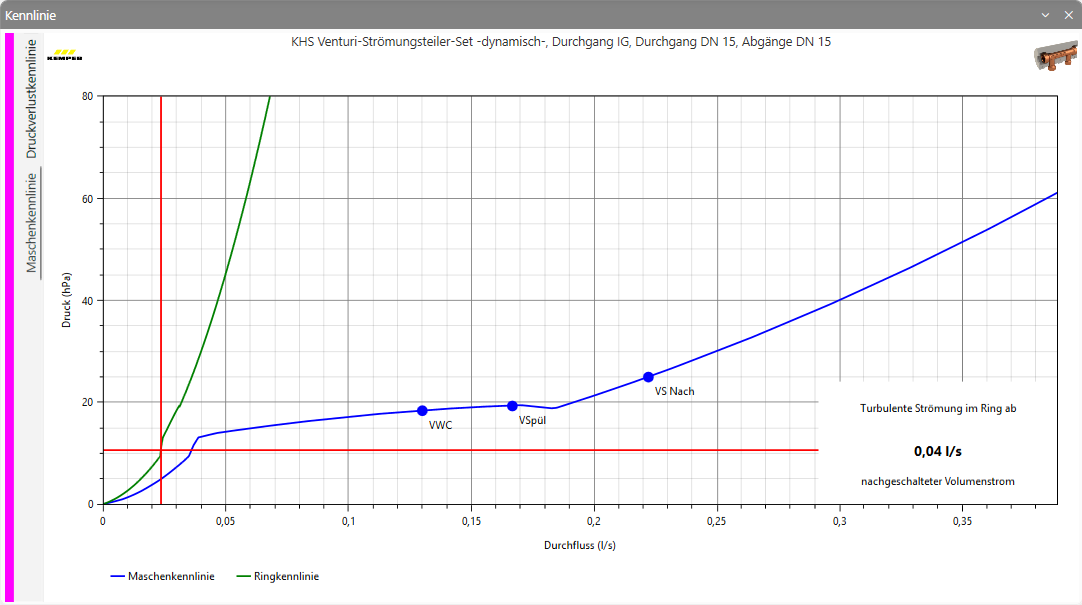

    Die blaue Kennlinie zeigt die Maschenkennlinie mit dem Druckverlust des Strömungsteilers und dem Druckverlust vom Ring an. Die blauen Betriebspunkte zeigen den Volumenstrom des nachgeschalteten Verbrauchers, den Spülvolumenstrom V_Spül einer nachgeschalteten Spüleinrichtung und den Volumenstrom V_SNach der nachgeschalteten Verbraucher an. Die grüne Kennlinie zeigt die Ringkennlinie an. Die roten Grenzkanten zeigen an, ab wann eine turbulente Durchströmung erfolgt. Unterhalb der roten Grenzkanten wird der Ring laminar durchtsömt.

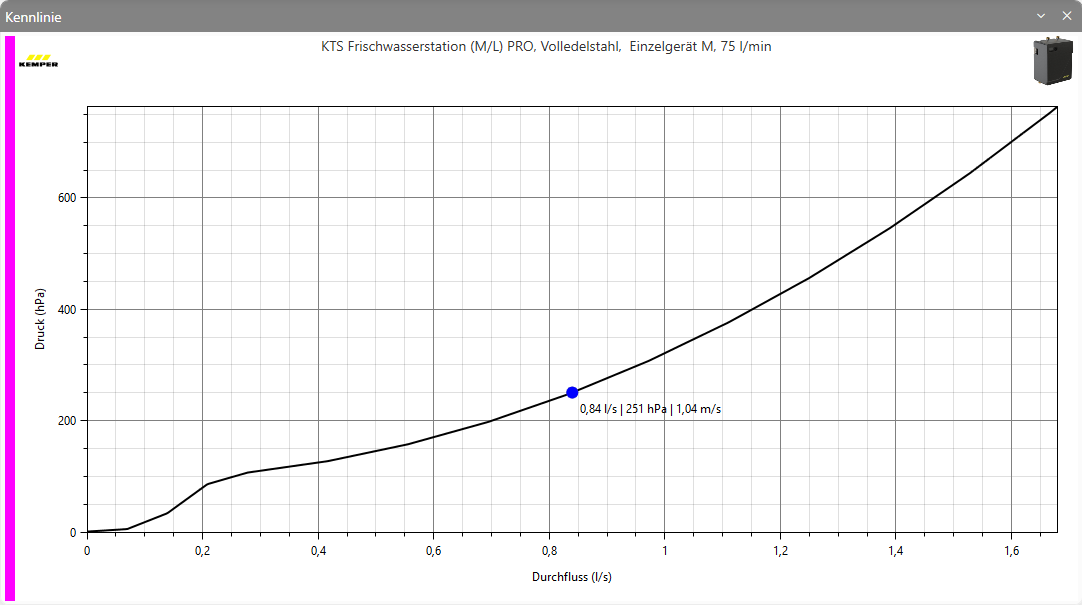

• Die Kennlinie der KTS-Frischwasserstation zeigt am Betriebspunkt die entsprechenende Fließgeschwindigkeit an.


• Die Kennlinien für statische Zirkulationsregulierventile werden auf zwei Registerkarten aufgeteilt.
  • Kennlinie

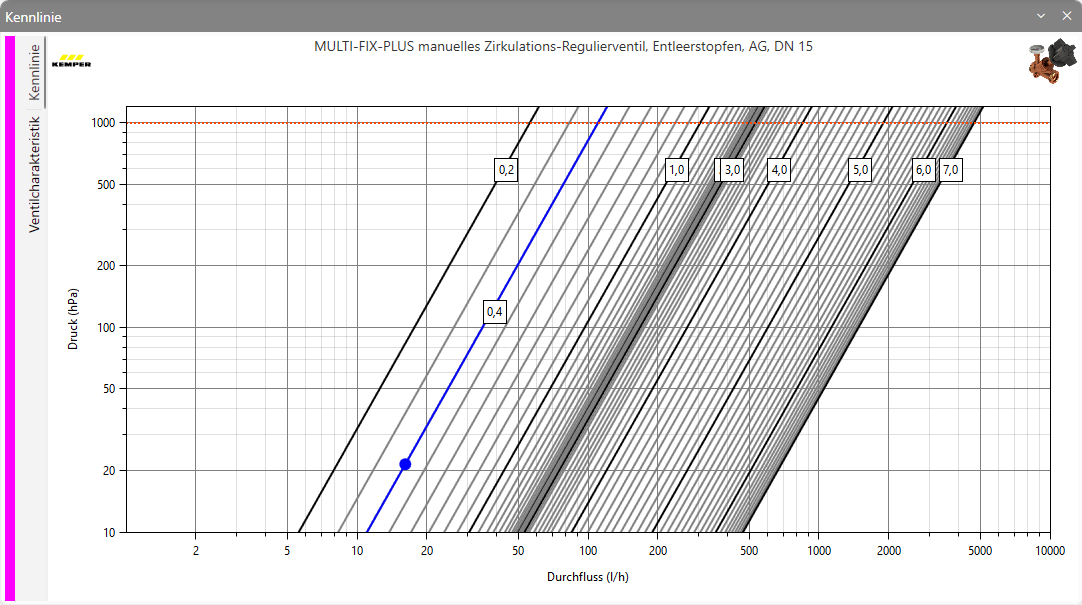

    Die Kennlinie, in logarithmischer Achseneinteilung, für statische Zirkulationsregulierventile zeigt die Kennlinie für die jeweiligen Ventileinstellungen an. Zusätzlich wird der maximale Druckverlust aus den Produktdaten in Form einer roten Grenzkante abgebildet.

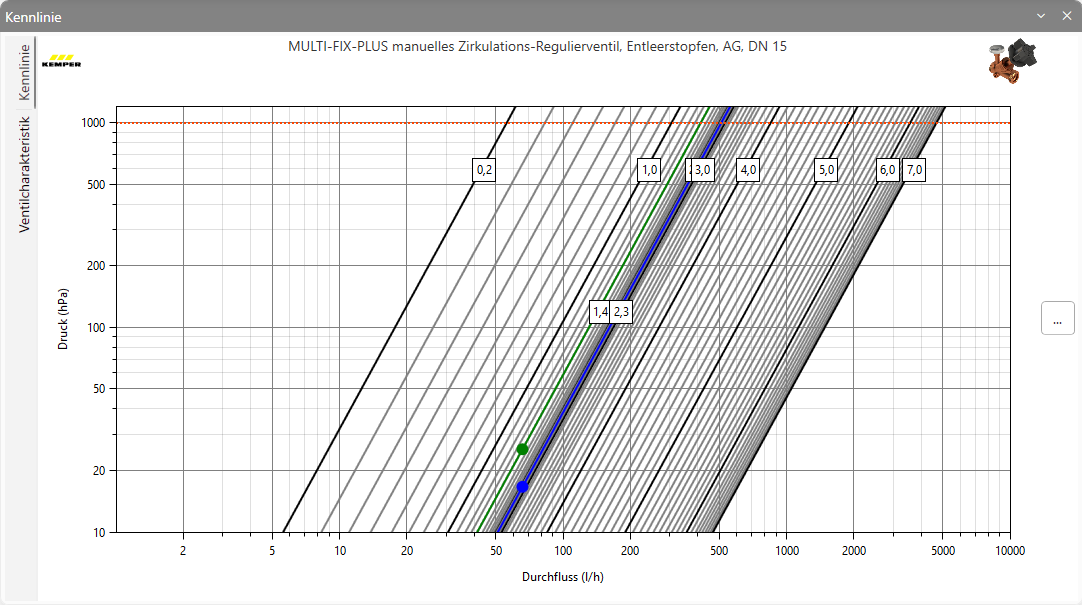

    In der Simulation lassen sich die Einstellschritte aus den Produktdaten einstellen. Es wird im Anschluss in blau der Ist-Betriebspunkt und in grün der Soll-Betriebspunkt angezeigt.


  • Ventilcharakteristik

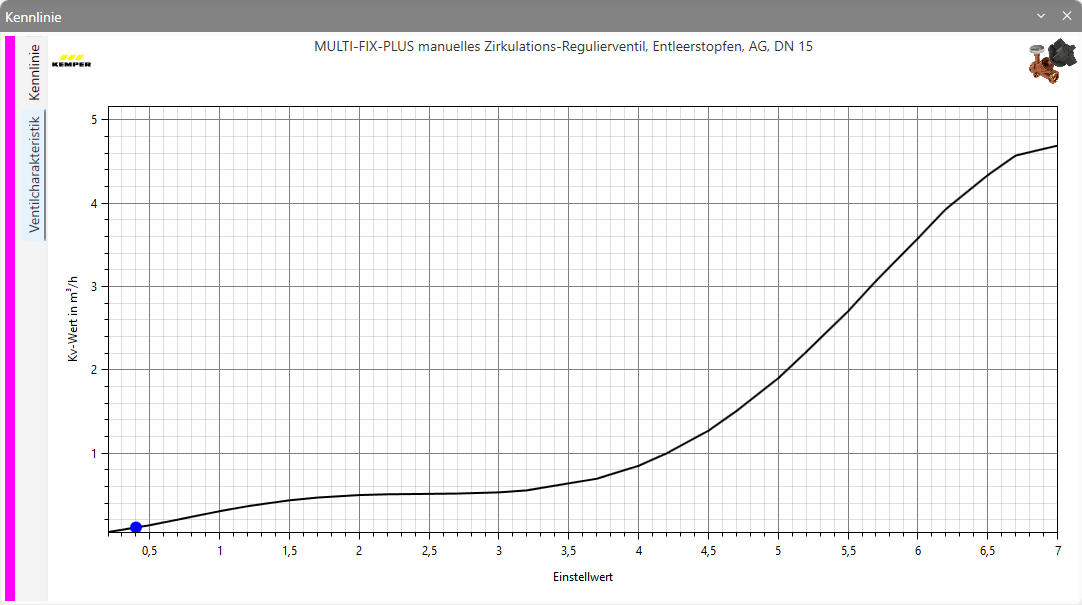

    Die Kennlinie der Ventilcharakteristik zeigt die Ventilkennlinie mit dem Betriebspunkt an.


• Die Kennlinien für statische Regulierventile wird auf zwei Registerkarten aufgeteilt.
  • Kennlinie
    Die Kennlinie, in logarithmischer Achseneinteilung, für statische Regulierventile zeigt die Kennlinie für die jeweiligen Ventileinstellungen an. Zusätzlich wird der maximale Druckverlust aus den Produktdaten in Form einer roten Grenzkante abgebildet.


  • Ventilcharakteristik

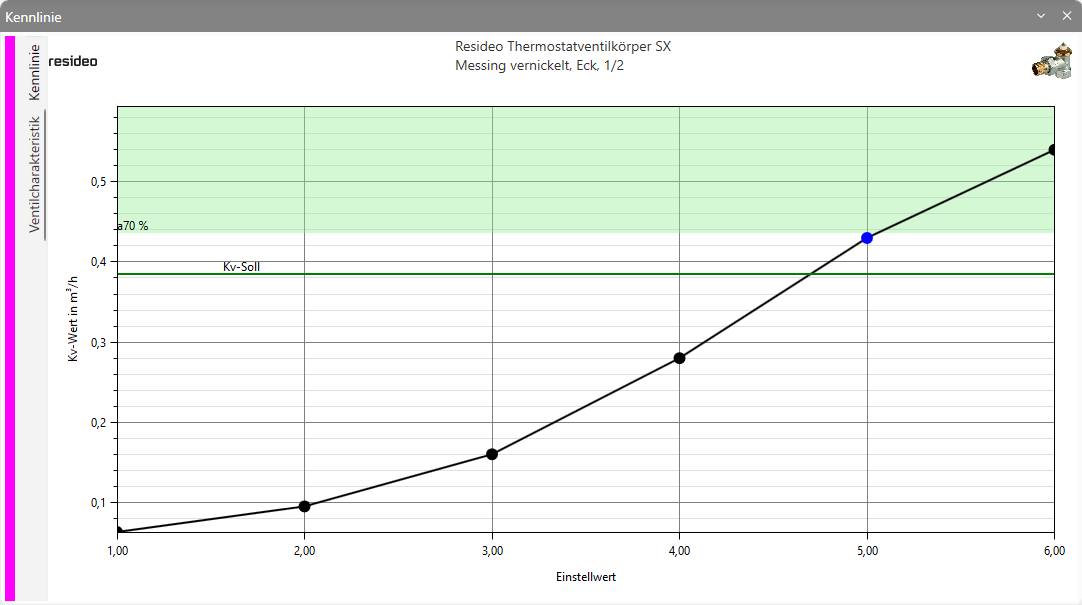

    Die Kennlinie der Ventilcharakteristik zeigt die Ventilkennlinie mit dem Ventilautoritätsband und dem K_v-Soll-Wert an.

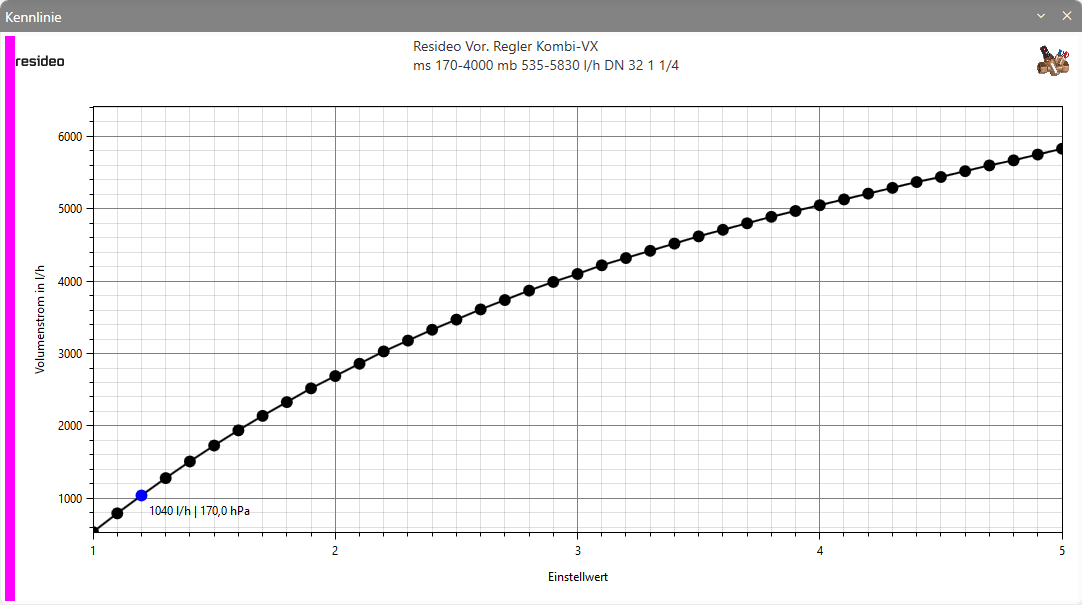

  • Die Kennlinie für Volumenstromregler zeigt ebenfalls die Einstellwerte mit dem blauen Betriebspunkt an.

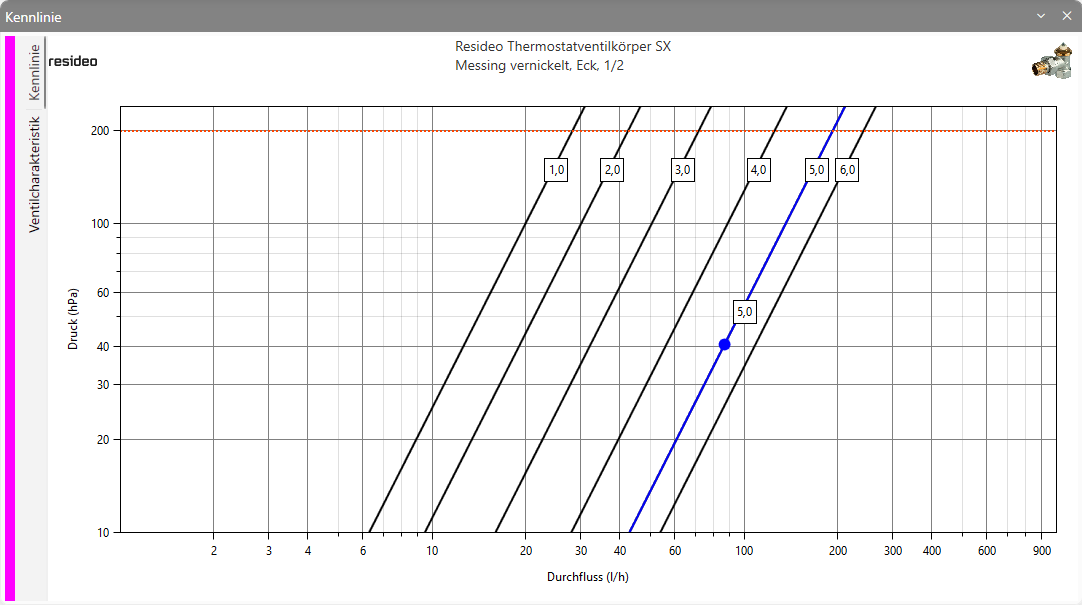

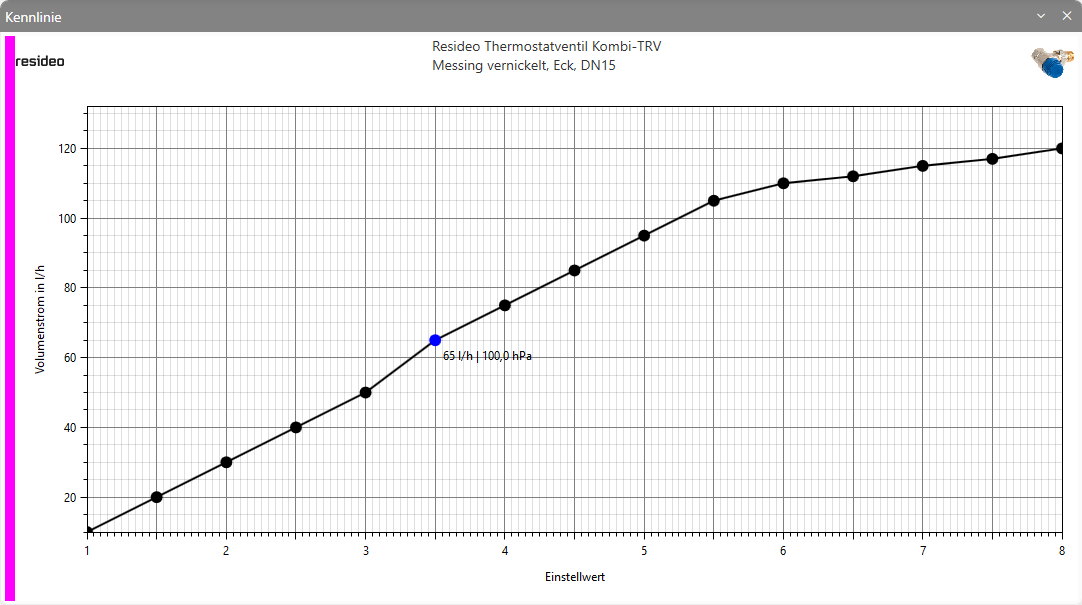

  • Die Kennlinie für Thermostatventile mit Volumenstromregler zeigt ebenfalls die Einstellwerte mit dem blauen Betriebspunkt an.

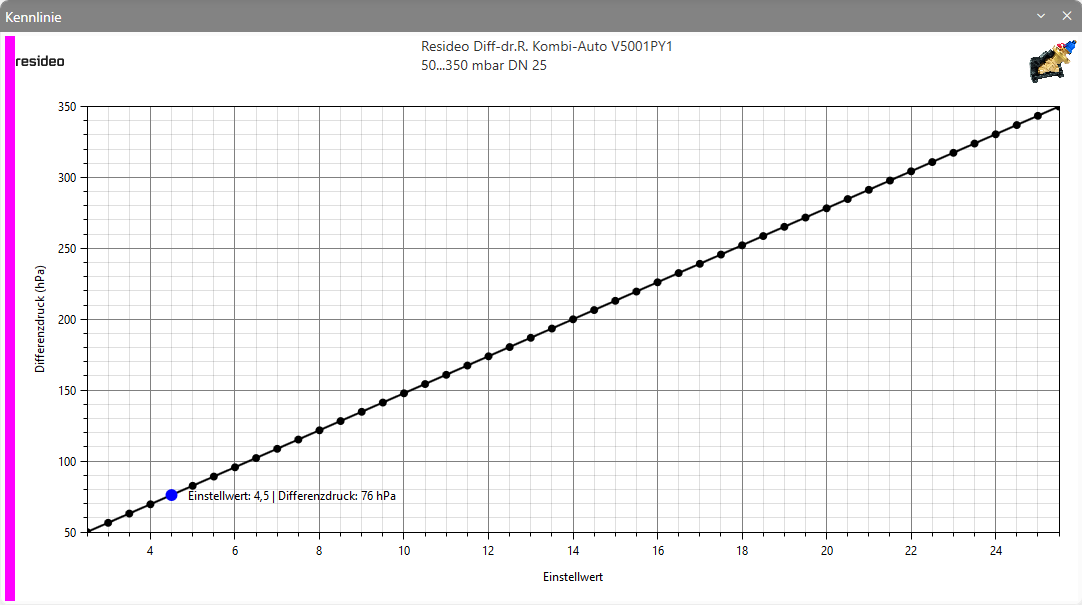

  • Die Kennlinie für Differenzdruckregler zeigt ebenfalls die Einstellwerte mit dem blauen Betriebspunkt an.
