Wasserentnahmesimulation

Die neue Wasserentnahmesimulation ersetzt die bisherige Spülsimulation.

Die neue Wasserentnahmesimulation wurde von Grund auf neu entwickelt, um die steigende Marktanforderungen für komplexere Wasserentnahmeszenarien abbilden zu können.

Neben den neuen Möglichkeiten, mehrere Verbraucher gleichzeitig zu öffnen, druckzonenübergreifender Wasserentnahme und Entnahmestellen im Ring zu simulieren, gibt es in der neuen Wasserentnahmesimulation nun zwei Wasserentnahmestrategien mit denen das Netz simuliert werden kann.

Wasserentnahmestrategien

In der neuen Wasserentnahmesimulation gibt es zwei Wasserentnahmestrategien.

Die Wasserentnahmestrategie Spültechnik erfolgt nach einer bestimmten Entnahmereihenfolge und wird folgendermaßen durchgeführt:

  • Öffnen aller Komponenten der Spültechnik
    • Zuleitung zur Löschwasserübergabestation
    • Spültechnik bei Coolflow-Systemen
    • PWH-Fließwege
    • PWC-Fließwege
    • Fließwege zu Mischverbrauchern
  • Als Abbruchkriterium gilt ein 1-facher Wasseraustausch in allen bewegten Teilstrecken.

Die Wasserentnahmestrategie Inbetriebnahme 806-4 wird folgendermaßen durchgeführt:

  • Öffnen aller Entnahmestellen
    • Es werden raumweise alle Entnahmestellen geöffnet.
    • Die Sortierung erfolgt nach der Fließweglänge, beginnend mit dem kürzesten Fließweg.
    • Entnahmestellen ohne Berücksichtigung von Durchflussmengenbegrenzern
  • Als Abbruchkriterium gilt ein 20-facher Wasserwechsel in allen bewegten Teilstrecken.

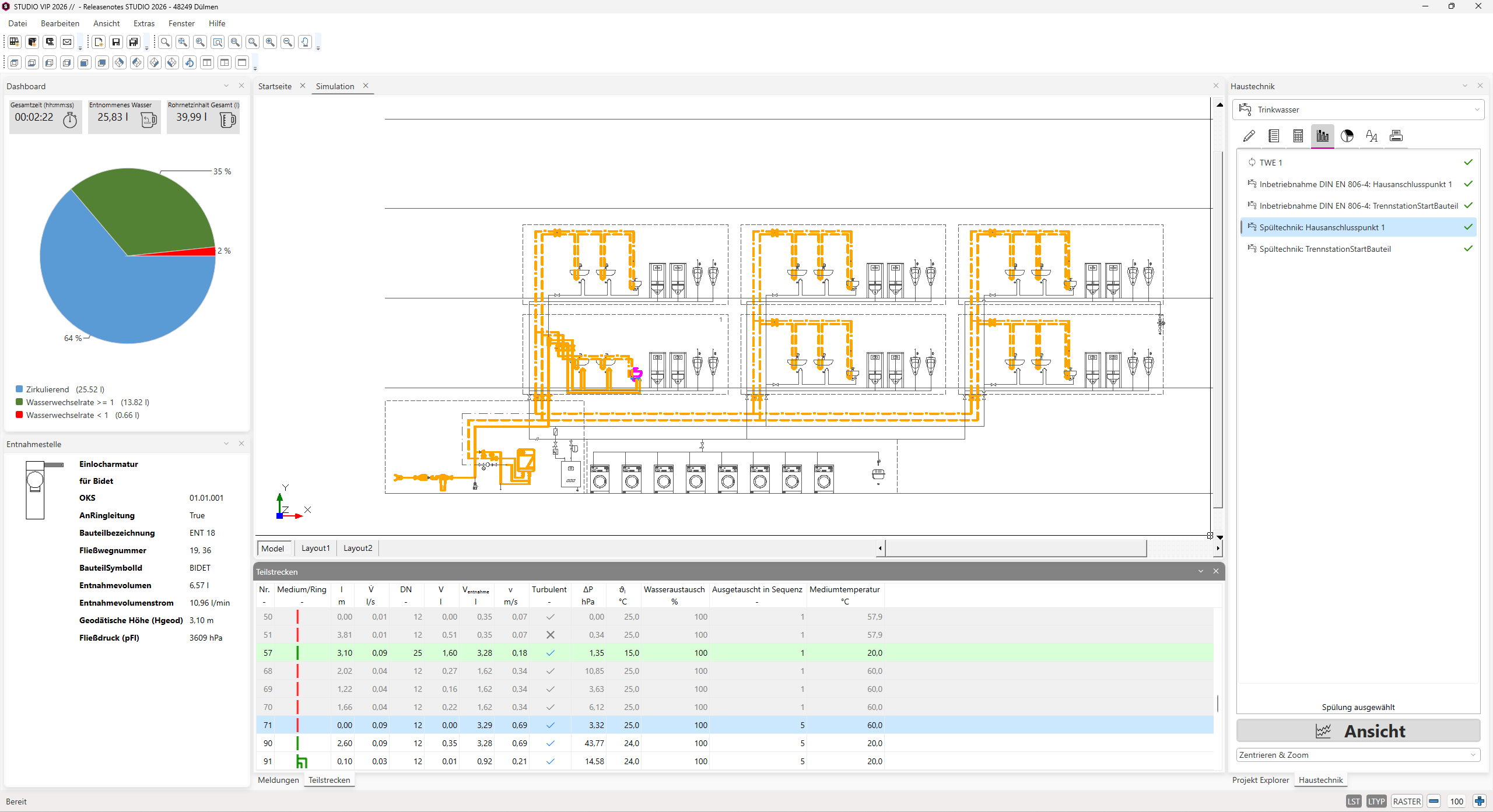

Benutzeroberfläche der Simulation

  • Durch die bidirektionale Verbindung zu allen Simulationsobjekten sind die einzelnen Ergebnisse leicht nachvollziehbar.

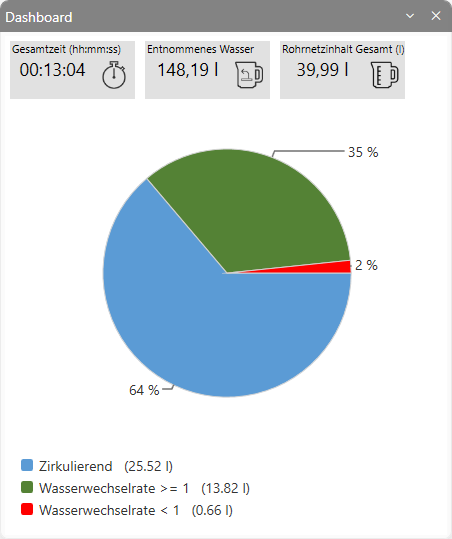

  • Das Fenster Dashboard der Wasserentnahmesimulation verwaltet die Simulationsergebnisse.

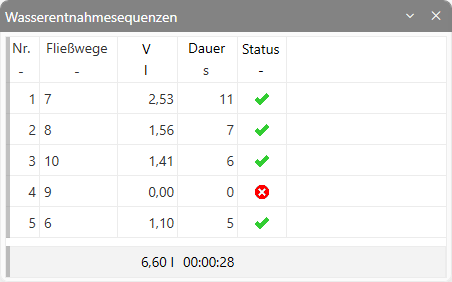

  • Das Fenster Wasserentnahmesequenzen zeigt in tabellarischer Form die einzelnen Wasserentnahmesequenzen und deren zusätzlichen Informationen. In der Spalte Status wird der Erfolg bzw. Nichterfolg einer Wasserentnahme angezeigt. Ein grüner Haken gibt an, dass die Sequenz erfolgreich durchgeführt wurde. Das Abbruchsymbol zeigt an, dass die durchgeführte Sequenz nicht erfolgreich war, beispielsweise durch eine nicht turbulente Durchspülung einer Teilstrecke.

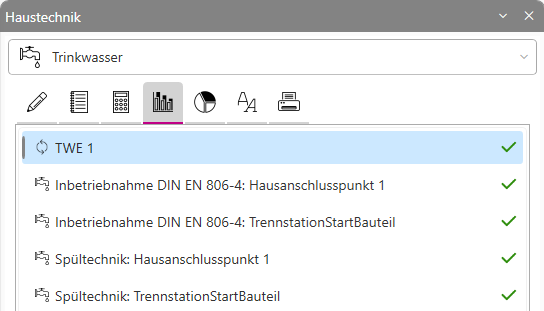

  • Simulationsobjekte

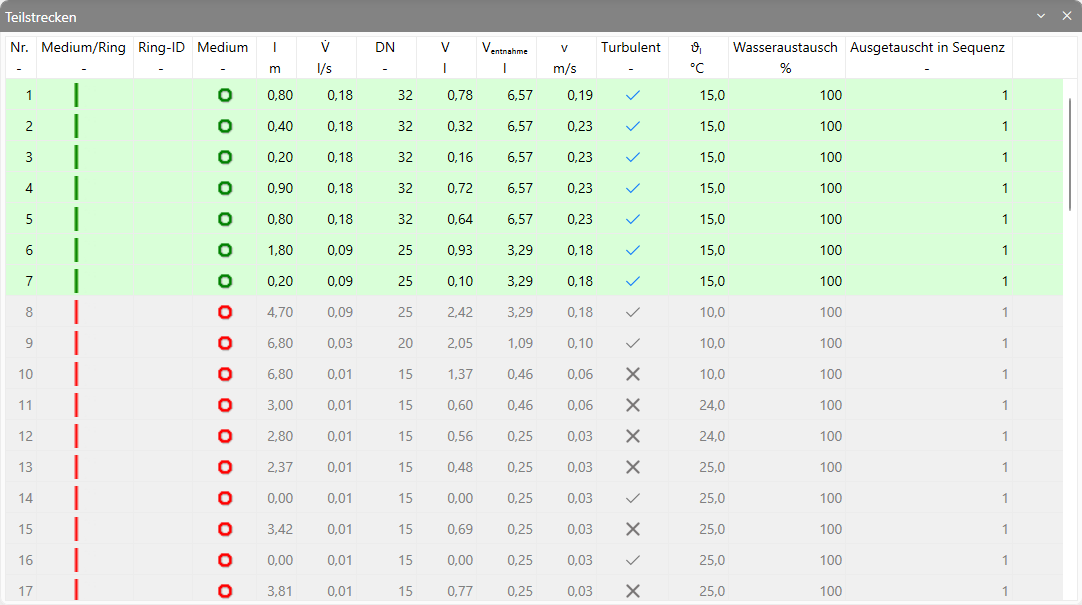

  • Die Teilstreckenliste zeigt durch eine grüne Hintergrundfarbe je Teilstrecke an, ob eine 100-prozentige turbulente Durchspülung in einer vorherigen Wasserentnahmesequenz erfolgt ist. Die grau hinterlegten Teilstrecken sind einem Zirkulationskreis zugeordnet. Optional lässt sich die Sequenz ablesen, ab der der Wasserinhalt der Teilstrecke zum ersten Mal zu 100 % ausgetauscht wurde.

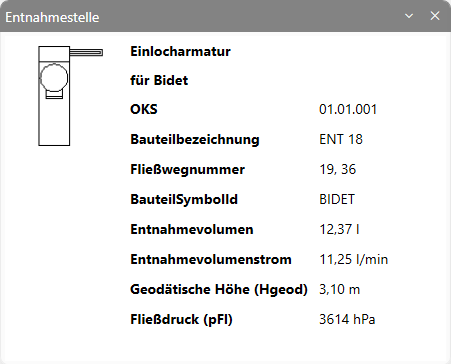

  • Das Fenster Entnahmestelle zeigt Informationen zum gewählten Verbraucher in der aktuellen Wasserentnahmesequenz an.

  • Das Fenster Zirkulationssystem zeigt eine Übersicht zur selektierten Zirkulationsteilstrecke an.

Analyse

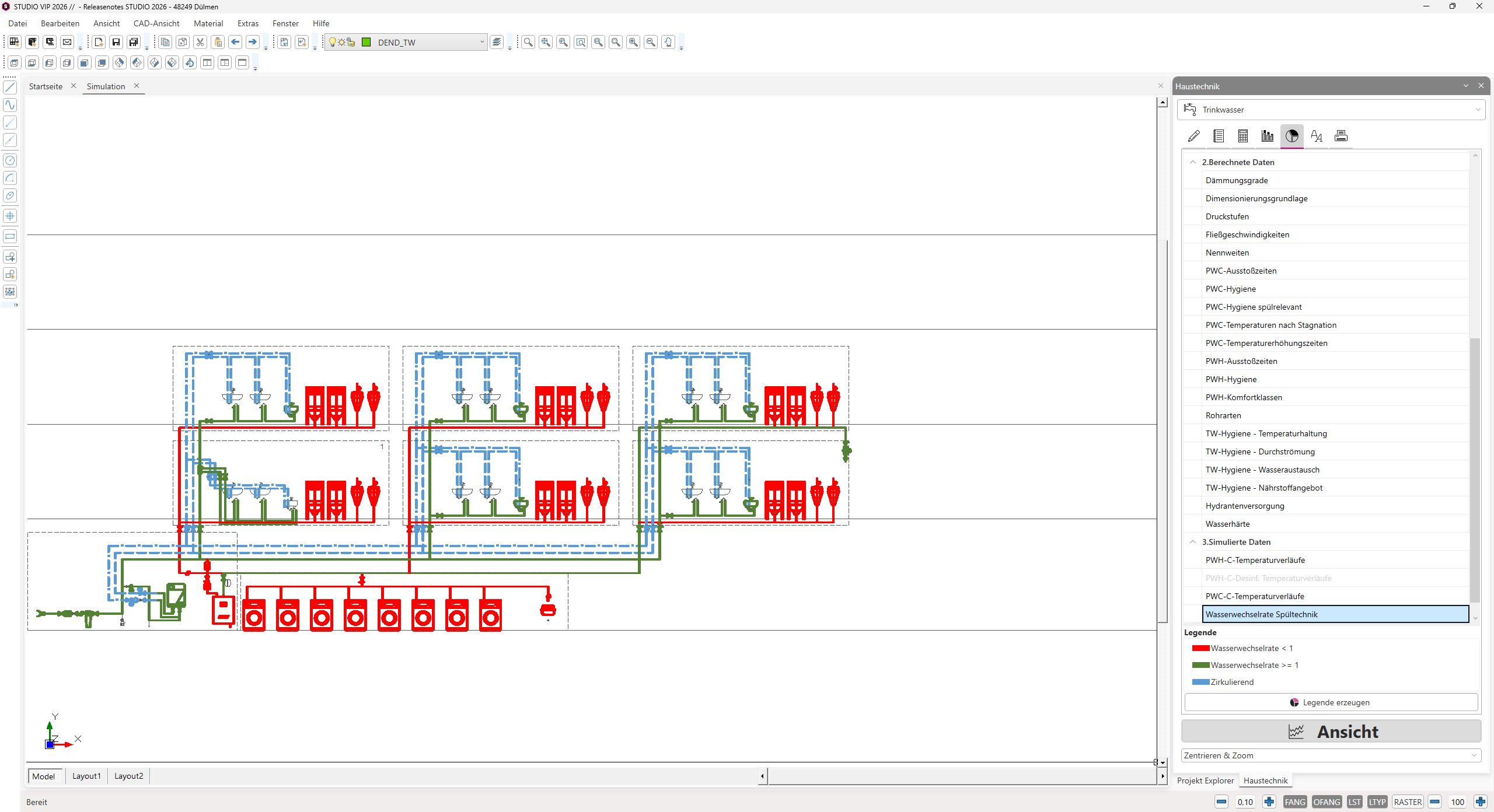

Die Wassererneuerung der Entnahmestrategien lassen sich in den Analysen visualisieren.

Beschriftung

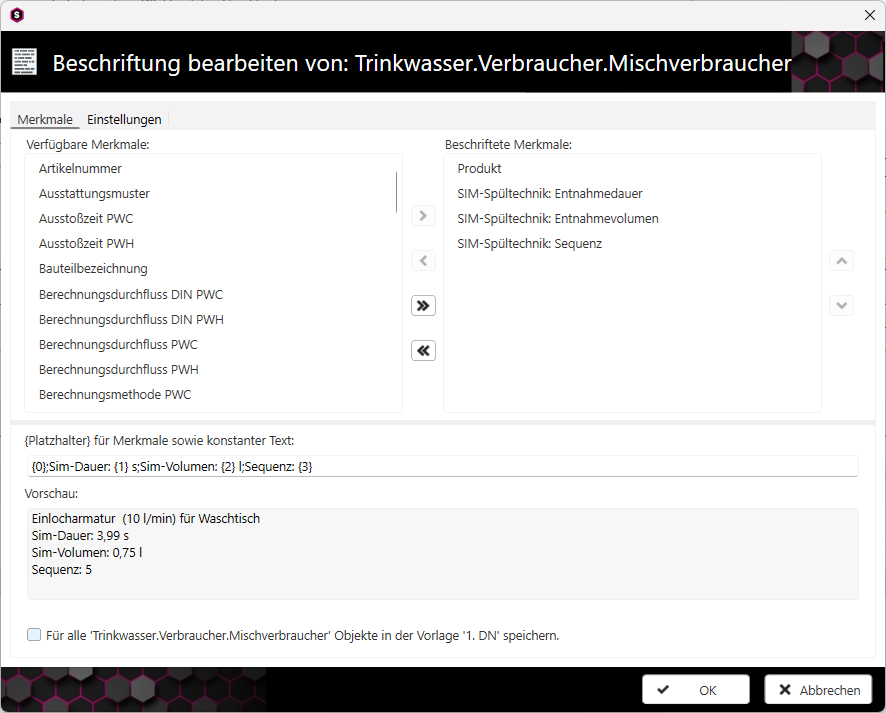

Spüleinrichtungen und spülrelevante Verbraucher werden mit Simulationsparametern aus der Wassserentnahmesimulation beschriftet.

Dokumentation

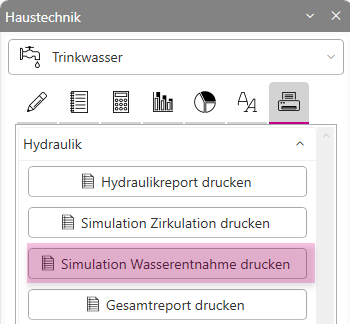

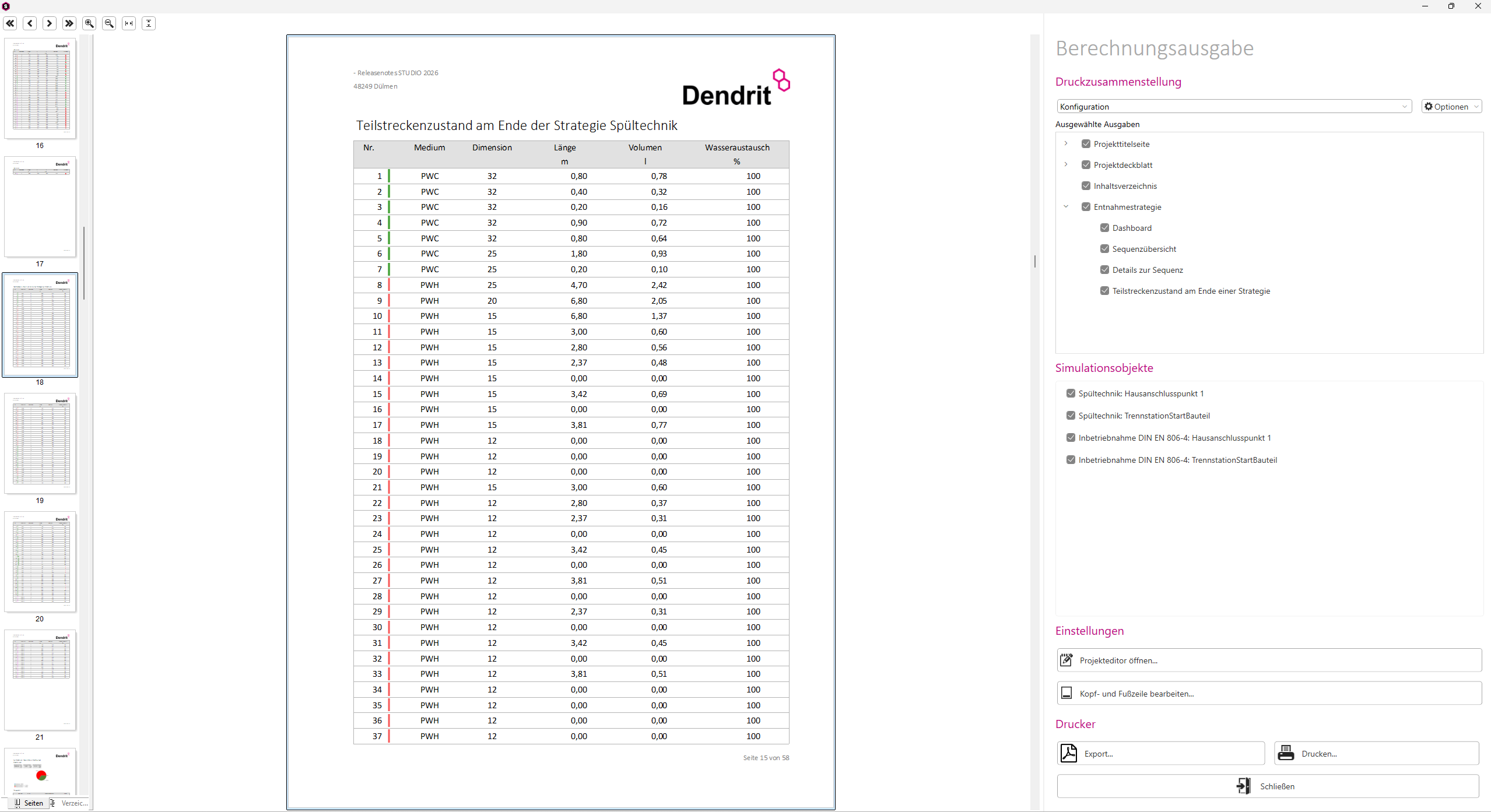

Der Simulationsreport für die Wasserentnahmesimulation wurde von der Zirkulationssimulation separiert und steht als eigenständige Ergebnisdokumentation zur Verfügung. Der Report ist analog zur bisherigen Darstellung der Spülsimulation aufgebaut. Es gibt eine neue Reportoption zur Dokumentation aller Teilstrecken am Ende aller Wasserentahmesequenzen.

Performance

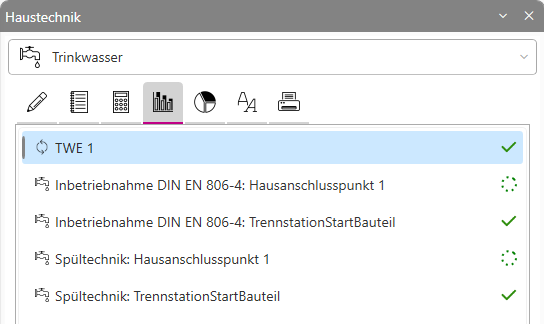

Damit das volle Leistungspotential der Prozessarchitektur ausgeschöpft werden kann, erfolgt die Simulation nun als Multithread direkt nach der Berechnung. Durch die parallele Ausführung einzelner Aufgaben bringt dies eine deutliche Beschleunigung der Simulation mit sich.
