Einrohrheizung
Berechnung von Einrohrsystemen
Die hydraulische Berechnung von Einrohrsystemen ermöglicht einen Abgleich in
Bestandsobjekten. Das Einrohrsystem beginnt mit einer Absperrung und endet mit einem
Volumenstromregler.
Zeichnen

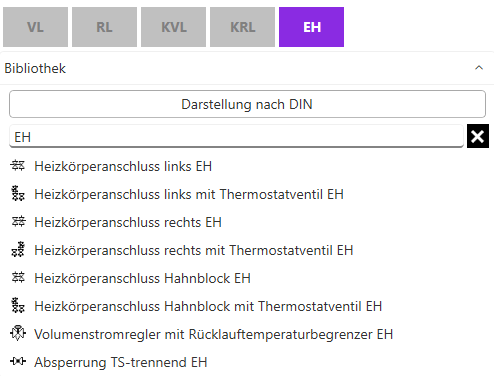

Es gibt einen neuen Layer EH. Zur zeichnerischen Darstellung
des Einrohrsystems wurde die Bauteilbibliothek erweitert.

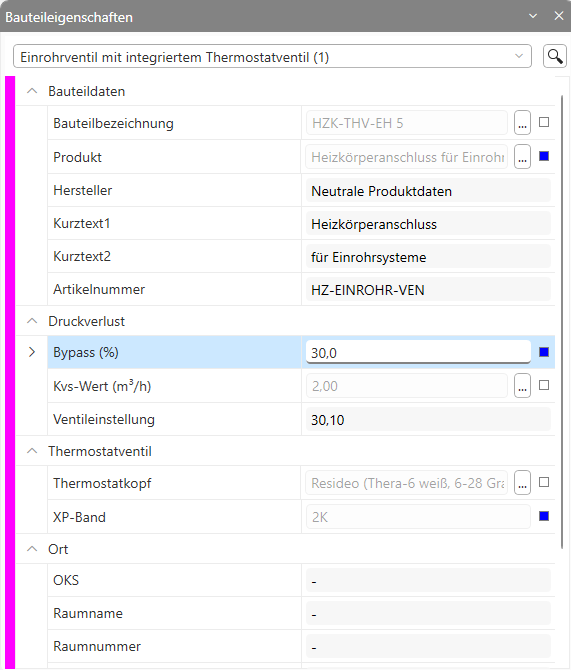

Bauteileigenschaften
In den Bauteileigeschaften lässt sich der Bypasswert in Prozent einstellen.
Berücksichtigung von Kompaktheizkörpern
Für die Verwendung von Kompaktheizkörpern gibt es Einrohr-Bauteile ohne
Thermostatventile. Werden keine Kompaktheizkörper verplant, sind hierfür Bauteile
mit integriertem Thermostatventil zu verwenden.

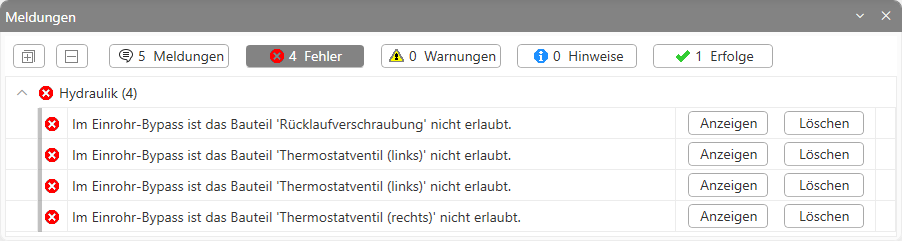

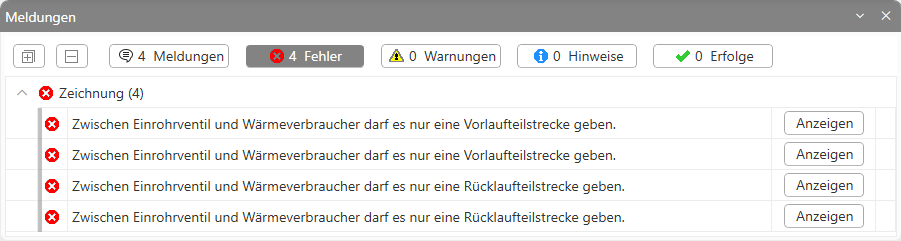

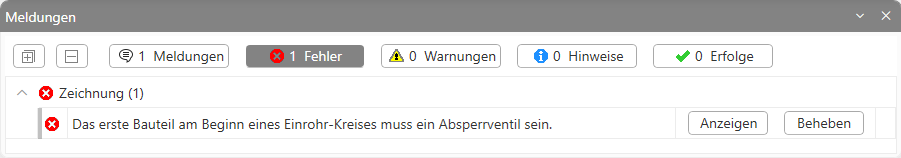

Es werden zahlreiche zeichnerische Validierungen durchgeführt.
| Einrohr-Bauteile mit integriertem Thermostatventil | Einrohr-Bauteile ohne integriertem Thermostatventil |
|---|---|
 |
 |
