Direkte Nebenlüftung (Abwasser)

Die im Auslieferungszustand integrierte Konfiguration 3 Direkte Nebenlüftung im Fenster Raumbasiertes Zeichnen bindet die Sanitärobjekte mit Einzel- und Sammelanschlussleitung an. Es wird automatisch eine direkte Nebenlüftung in die jeweilige Ebene generiert.

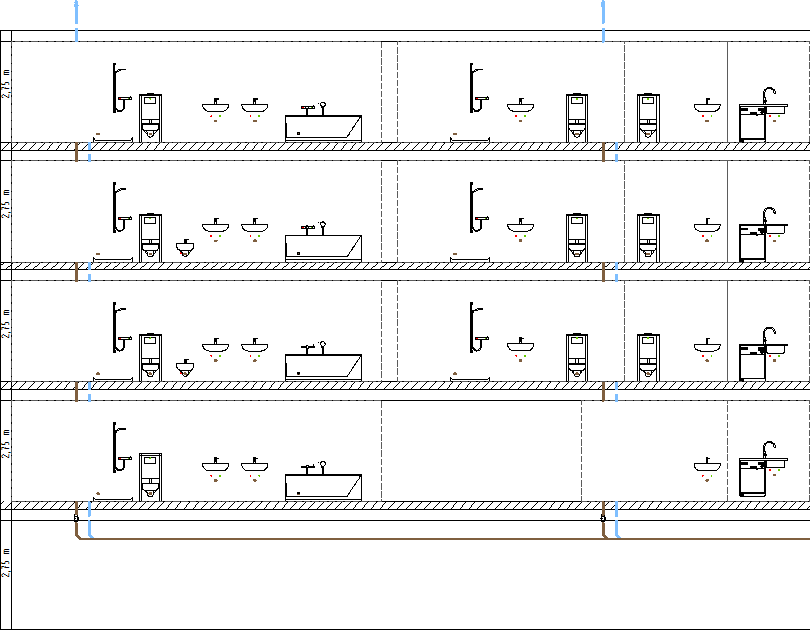

Für die Generierung eines kompletten Leitungsnetzes nach dem Regelwerk 3 Direkte Nebenlüftung werden Räume/Raumverbunde, Sanitärobjekte, Fallleitungen sowie parallel verlaufende Lüftungsleitungen inklusive Lüftungsleitungen über Dach benötigt.

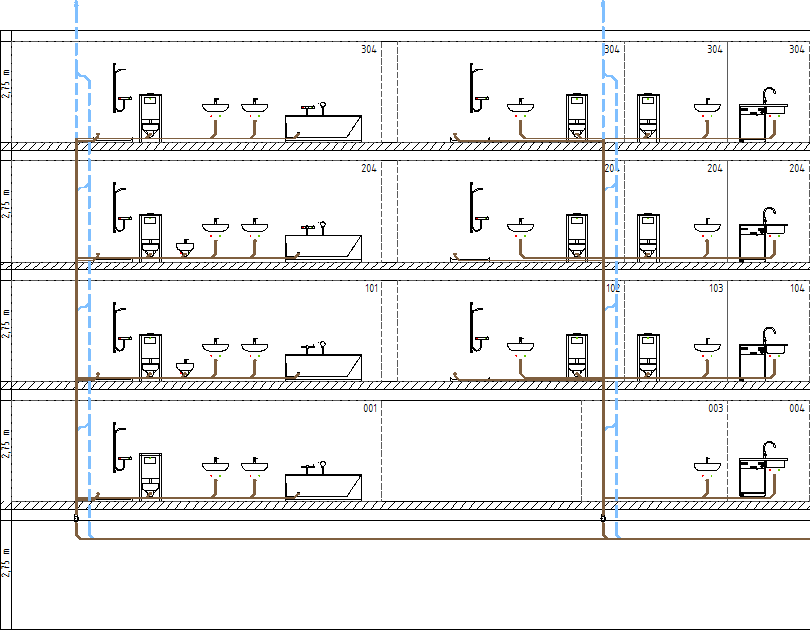

Nach der Generierung aller Leitungen sind die Sanitärobjekte mit Einzel- und Sammelanschlussleitung angebunden. Es wurden Fallleitungen und Lüftungsleitungen erzeugt. In den Ebenen wurden direkte Nebenlüftungen generiert.
