Belüftungsventil (Abwasser)

Die im Auslieferungszustand integrierte Konfiguration 4 Belüftungsventil im Fenster Raumbasiertes Zeichnen bindet die Sanitärobjekte mit Einzel- und Sammelanschlussleitung an. Es werden dabei automatisch Belüftungsventile generiert.

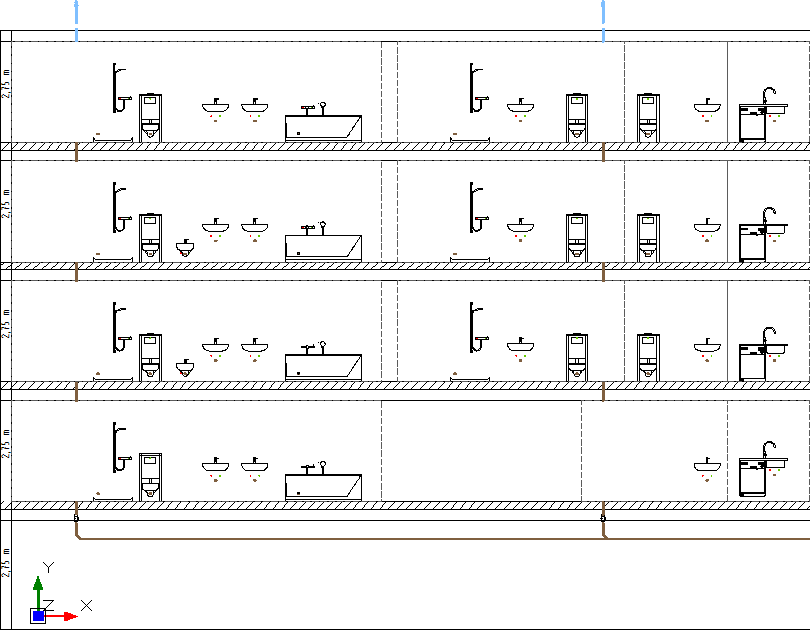

Für die Generierung eines kompletten Leitungsnetzes nach dem Regelwerk 4 Belüftungsventil werden Räume/Raumverbunde, Sanitärobjekte, Fallleitungen sowie Lüftungsleitungen über Dach benötigt.

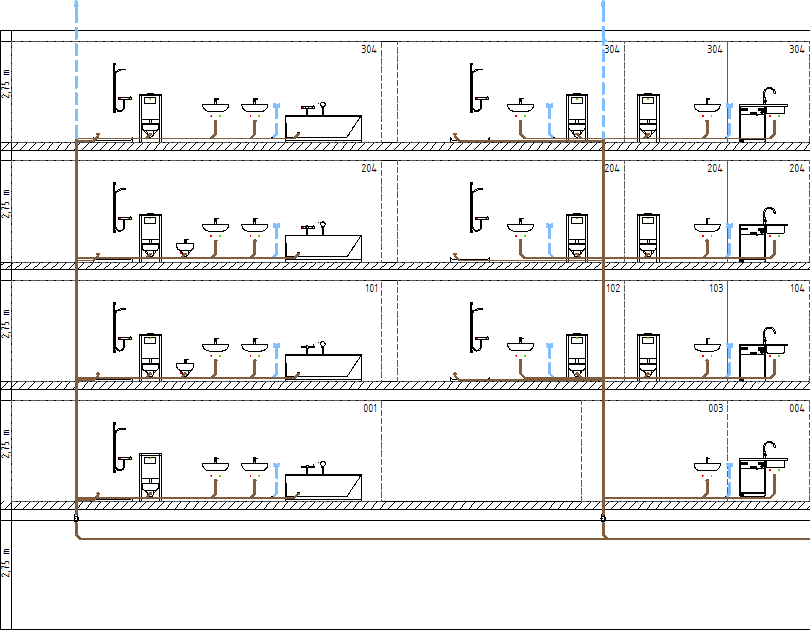

Nach der Generierung aller Leitungen sind die Sanitärobjekte mit Einzel- und Sammelanschlussleitung angebunden. Es wurden Fallleitungen und Lüftungsleitungen erzeugt. In den Ebenen wurden zusätzlich Belüftungsventile generiert.
