Bauabschnitte zuweisen

Das Zuweisen von Bauabschnitten erfolgt in der Zeichnung.

Wählen Sie im Fenster Haustechnik die Registerkarte Editieren, um das Markieren in der Zeichnung zu ermöglichen.

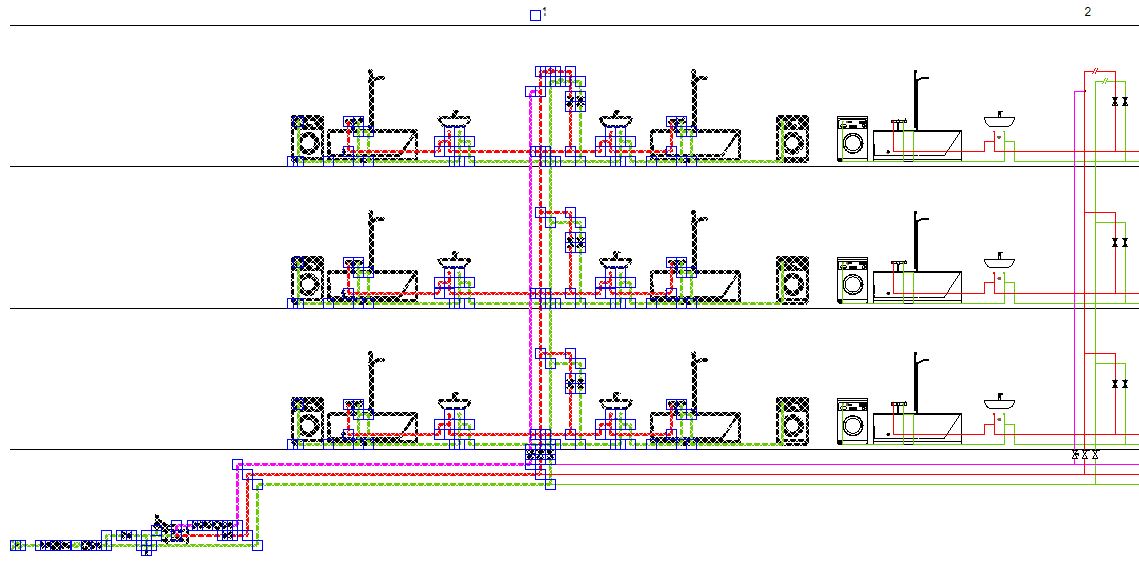

Markieren Sie den Teil der Zeichnung, den Sie einem Bauabschnitt zuweisen möchten indem Sie einen Rahmen ziehen.
Prüfen Sie, ob alle gewünschten Bauteile markiert sind.
Erweitern Sie das Dropdown-Menü Bauabschnitt in den Teilstreckeneigenschaften und wählen Sie den Bauabschnitt, den Sie zuweisen möchten.
Wiederholen Sie Schritte 2 bis 4, um weitere Bauabschnitte hinzuzufügen.
Wenn Sie alle Bauabschnitte hinzugefügt haben, klicken Sie in der Haustechnik-Toolbar auf Berechnen.
Wählen Sie anschließend in der Registerkarte Analysieren unter Erfasste Daten den Punkt Bauabschnitt, um die Zuweisung der Bauabschnitte zu überprüfen.
