Bauabschnitte
Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
Bauabschnitte anlegen
Um Bauabschnitte in der Zeichnung zuzuweisen, müssen Sie diese Bauabschnitte vorher anlegen. Dies erfolgt im Dialog Bauabschnitte editieren.

Anhang
- Grundlagen Rohrnetz
- Dialoge und Zusatzinformationen
  - 3D Ansicht
    Das Fenster 3D-Ansicht zeigt eine 3D-Übersicht der aktuell erfassten oder berechneten Zeichnung an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass stets das aktuell selektierte Objekt in der Zeichnung und im Ansichtsfenster sichtbar ist.
  - Abwasserhebeanlage
    Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
  - Auslegungsoptionen (Abwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Heizung)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Trinkwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Bauabschnitte
    Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
    - Bauabschnitte anlegen
      Um Bauabschnitte in der Zeichnung zuzuweisen, müssen Sie diese Bauabschnitte vorher anlegen. Dies erfolgt im Dialog Bauabschnitte editieren.
    - Bauabschnitte zuweisen
      Das Zuweisen von Bauabschnitten erfolgt in der Zeichnung.
  - Bauteileigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Bauteilfilter
    Der Bauteilfilter ermöglicht eine schnelle Filterung der selektierten Bauteile in der Zeichnung.
  - Beschriftung bearbeiten
    Die vordefinierten Beschriftungsmerkmale lassen sich im Textfeld {Platzhalter} für Merkmale sowie konstanter Text konfigurieren.
  - CAD-Performance Tool
    Das CAD-Performance Tool ist ein Werkzeug zur automatisierten Überarbeitung von Plänen zur Performanzsteigerung.
  - Entwässerungsflächen
    Das Fenster Entwässerungsflächen im Gewerk Abwasser ist in zwei Registerkarten unterteilt.
  - Findefunktion
    STUDIO verfügt über eine parametrisierte Suchfunktion, die Sie bei der Suche gezeichneter Teilstrecken und Bauteile in der Zeichnung, bei der Auswahl smarter Blöcke einzufügen sowie bei der Produktauswahl unterstützt.
  - Heizlastreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Hydraulikreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Lüftungsarten in der Gebäudeentwässerung
  - Massenauszug
    Mit der Voransicht zum Massenauszug unterstützt Sie STUDIO den Ausdruck der Massen individuell anzupassen.
  - Materialeditor
    Mit dem Materialeditor unterstützt Sie STUDIO mit einer komfortablen und schnellen Ermittlung Ihrer Massen.
  - Membranausdehnungsgefäß
    Das Zeichnen eines Membranausdehnungsgefäßes ist Voraussetzung für dessen Auslegung.
  - Optionen-Assistent (Abwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Heizung)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Trinkwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Plot-Assistent starten
    Startet den Plot-Assistent
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Produktfolge- oder Produktauswahl
    Im Dialog Produktfolge- oder Produktauswahl wählen Sie die Produktfolge oder ein Produkt für Bauteile aus.
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Projekt- und Anwendungseinstellungen
    In den Projekt- und Anwendungseinstellungen werden projektübergreifende Anwendungseinstellungen definiert.
  - Raumbasiertes Zeichnen
    Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
  - Schemagenerator
    Der Schemagenerator macht die Konstruktion eines vollständigen Strangschemas ohne CAD-Erfahrung möglich. In einer Grundrisszeichnung, ist der Schemagenerator nicht aktiv.
  - Simulation
    Die Simulation unterteilt sich in eine Zirkulationssimulation für Warm- und Kaltwasser und in eine Wasserentnahmesimulation auf.
  - Teilstreckeneigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Zeichnungsreferenz einfügen
    Die Funktion Zeichnungsreferenz einfügen begleitet Sie durch die Einstellungen zum Einfügen einer Zeichnungsreferenz.
  - Wasserenthärtungsanlage
    Das Zeichnen einer Enthärtungsanlage ist Voraussetzung für deren Auslegung.
- Report der Bauteilbibliothek
- Erweiterte Befehlsreferenz

Bauabschnitte anlegen

Um Bauabschnitte in der Zeichnung zuzuweisen, müssen Sie diese Bauabschnitte vorher anlegen. Dies erfolgt im Dialog Bauabschnitte editieren.

Öffnen Sie die Teilstreckeneigenschaften und klicken Sie hinter Bauabschnitt auf die Schaltfläche mit den drei Punkten, um den Dialog Bauabschnitte editieren zu öffnen.

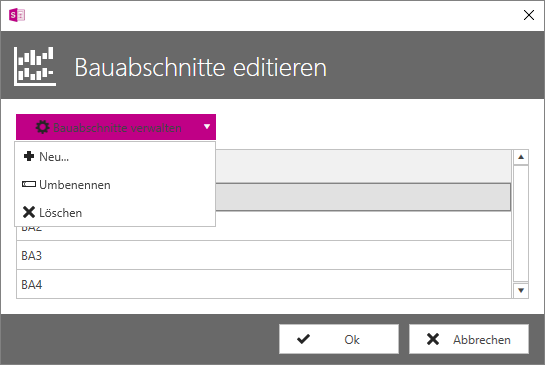

Erweitern Sie das Dropdown-Menü Bauabschnitte verwalten und wählen Sie Neu, um einen neuen Bauabschnitt anzulegen.
Geben Sie im Dialog Neuen Bauabschnitt erstellen eine Bezeichnung des Bauabschnittes ein oder übernehmen Sie die voreingestellte Bezeichnung.
Klicken Sie auf OK.
Der Bauabschnitt wird nun unter Name des Bauabschnitts aufgeführt.
Wiederholen Sie diese Schritte, um weitere Bauabschnitte anzulegen oder klicken Sie auf OK, um den Dialog Bauabschnitte editieren zu beenden.

Weitere Informationen finden Sie auf unserem YouTube-Kanal.

Hier gelangen Sie zum Video
