Abwasserhebeanlage
Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
Gleichzeitigkeit von Abwasserhebeanlagen
In STUDIO können mehrere Abwasserhebeanlage in einer Zeichnung eingeplant werden.

Anhang
- Grundlagen Rohrnetz
- Dialoge und Zusatzinformationen
  - 3D Ansicht
    Das Fenster 3D-Ansicht zeigt eine 3D-Übersicht der aktuell erfassten oder berechneten Zeichnung an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass stets das aktuell selektierte Objekt in der Zeichnung und im Ansichtsfenster sichtbar ist.
  - Abwasserhebeanlage
    Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
    - Zeichnerische Darstellung im Rohrnetz
      Durch die Verwendung des Bauteils Abwasserhebeanlage werden die zu entwässernden Bauteile entweder von der rechten oder der linken Seite an die Abwasserhebeanlage angeschlossen.
    - Auslegung einer Abwasserhebeanlage
      Zur Auslegung einer Common/Glossar/Abwasser/Abwasserhebeanlage.html, werden der Gesamtzufluss der Entwässerungsobjekte und die Gesamtförderhöhe benötigt.
    - Gleichzeitigkeit von Abwasserhebeanlagen
      In STUDIO können mehrere Abwasserhebeanlage in einer Zeichnung eingeplant werden.
      - Gleichzeitigkeit von Abwasserhebeanlagen nach DIN 1986-100
        Nach DIN 1986-100 Absatz 14.8 ist bei mehreren Abwasserhebeanlagen die Anlage mit dem größten Förderstrom zu 100%, die zweitgrößte mit 40% und alle weiteren Abwasserhebeanlage mit 10% der Gesamtförderleistung zu berücksichtigen.
      - Gleichzeitigkeit von Abwasserhebeanlagen mit 100 %
        Wird nicht mit einer Gleichzeitigkeitsberechnung nach DIN 1986-100 Absatz 14.8 gerechnet, fließen alle Förderströme der Abwasserhebeanlagen zu 100 % in die Berechnung ein.
  - Auslegungsoptionen (Abwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Heizung)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Trinkwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Bauabschnitte
    Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
  - Bauteileigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Bauteilfilter
    Der Bauteilfilter ermöglicht eine schnelle Filterung der selektierten Bauteile in der Zeichnung.
  - Beschriftung bearbeiten
    Die vordefinierten Beschriftungsmerkmale lassen sich im Textfeld {Platzhalter} für Merkmale sowie konstanter Text konfigurieren.
  - CAD-Performance Tool
    Das CAD-Performance Tool ist ein Werkzeug zur automatisierten Überarbeitung von Plänen zur Performanzsteigerung.
  - Entwässerungsflächen
    Das Fenster Entwässerungsflächen im Gewerk Abwasser ist in zwei Registerkarten unterteilt.
  - Findefunktion
    STUDIO verfügt über eine parametrisierte Suchfunktion, die Sie bei der Suche gezeichneter Teilstrecken und Bauteile in der Zeichnung, bei der Auswahl smarter Blöcke einzufügen sowie bei der Produktauswahl unterstützt.
  - Heizlastreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Hydraulikreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Lüftungsarten in der Gebäudeentwässerung
  - Massenauszug
    Mit der Voransicht zum Massenauszug unterstützt Sie STUDIO den Ausdruck der Massen individuell anzupassen.
  - Materialeditor
    Mit dem Materialeditor unterstützt Sie STUDIO mit einer komfortablen und schnellen Ermittlung Ihrer Massen.
  - Membranausdehnungsgefäß
    Das Zeichnen eines Membranausdehnungsgefäßes ist Voraussetzung für dessen Auslegung.
  - Optionen-Assistent (Abwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Heizung)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Trinkwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Plot-Assistent starten
    Startet den Plot-Assistent
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Produktfolge- oder Produktauswahl
    Im Dialog Produktfolge- oder Produktauswahl wählen Sie die Produktfolge oder ein Produkt für Bauteile aus.
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Projekt- und Anwendungseinstellungen
    In den Projekt- und Anwendungseinstellungen werden projektübergreifende Anwendungseinstellungen definiert.
  - Raumbasiertes Zeichnen
    Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
  - Schemagenerator
    Der Schemagenerator macht die Konstruktion eines vollständigen Strangschemas ohne CAD-Erfahrung möglich. In einer Grundrisszeichnung, ist der Schemagenerator nicht aktiv.
  - Simulation
    Die Simulation unterteilt sich in eine Zirkulationssimulation für Warm- und Kaltwasser und in eine Wasserentnahmesimulation auf.
  - Teilstreckeneigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Zeichnungsreferenz einfügen
    Die Funktion Zeichnungsreferenz einfügen begleitet Sie durch die Einstellungen zum Einfügen einer Zeichnungsreferenz.
  - Wasserenthärtungsanlage
    Das Zeichnen einer Enthärtungsanlage ist Voraussetzung für deren Auslegung.
- Report der Bauteilbibliothek
- Erweiterte Befehlsreferenz

Gleichzeitigkeit von Abwasserhebeanlagen

In STUDIO können mehrere Abwasserhebeanlage in einer Zeichnung eingeplant werden.

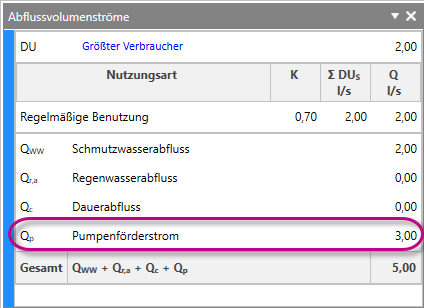

Der aufsummierte Förderstrom wird im Fenster Abflussvolumenstöme unter Pumpenförderstrom angezeigt.
