Decken/Dächer und Böden erstellen

Erstellt Decken/Dächer und Böden

Schaltfläche:

Befehlsname: CreateHorizontalElements

Mit CreateHorizontalElements im Fenster Haustechnik können Sie Decken/Dächer und Böden in einem Arbeitsschritt erstellen.

  1. Wählen Sie zwischen den zwei Optionen
    1. Wählen Sie Bestehende Bauteile ergänzen, wenn Sie bei der Erstellung bestehende Bauteile um neue Bauteile ergänzen wollen.
    2. Wählen Sie Bestehende Bauteile löschen, wenn alle Bauteile neu erstellt werden sollen und bestehende Bauteile verworfen werden sollen.
  2. Markieren Sie die Raumsymbole und/oder die Etagenrahmen, zu denen Sie die Boden- und Deckenbauteile erstellen möchten.
  3. Bestätigen Sie die Auswahl mit der Eingabetaste oder mit einem Rechtsklick.
    1. Weisen Sie jedem Bauteil im Dialog Automatisch erstellte horizontale Bauteile den korrekten U-Wert.
    2. Öffnen Sie hierzu den 1 Reiter beim Eintrag Bodenplatte, Decke und Fußboden und ordnen die U-Werte zu.

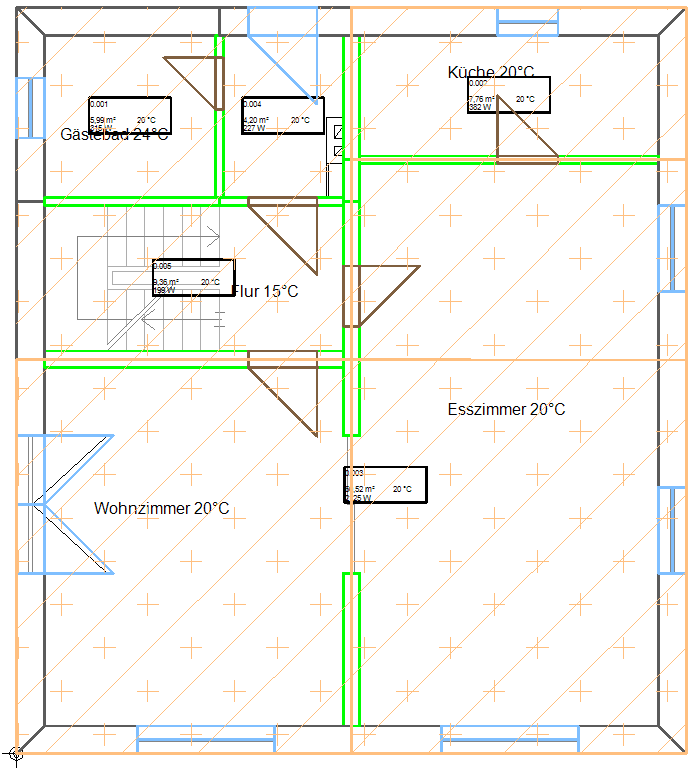

      Die erstellten Decken werden mit orangefarbigen Kreuzen dargestellt, die Böden werden braun (Bodenplatte) oder orange schraffiert dargestellt. Bei Räumen, die sich über mehrere Geschosse erstrecken (z.B. Treppenhaus) und dessen Raumnummern vorher entsprechend editiert wurden, werden keine Decken und Böden erzeugt.

  4. Sie können jederzeit Änderungen an den Bauteilen vornehmen.
    1. Klicken Sie mit der rechten Maustaste auf das entsprechende Bauteil und wählen Sie Decke bearbeiten bzw. Fußboden bearbeiten oder doppelklicken Sie auf das entsprechende Bauteil.
      Der Dialog Bauteil bearbeiten wird geöffnet.
    2. Wählen Sie im Dropdown-Menü mit Typ den Bauteiltyp aus.
    3. Wählen Sie im Dropdown-Menü mit Bezeichnung die Bauteilbezeichnung und den entsprechenden U-Wert aus.
    4. Klicken Sie auf OK.
    Tipp:

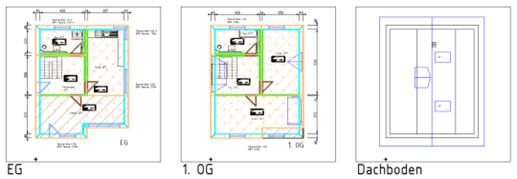

    In den Etagen, in denen sich auch Dachflächen (z.B. oberste Dachgeschoss) befinden, sollten keine Decken erzeugt werden. Hier wird meistens danach noch die entsprechende Dachform abgegriffen.

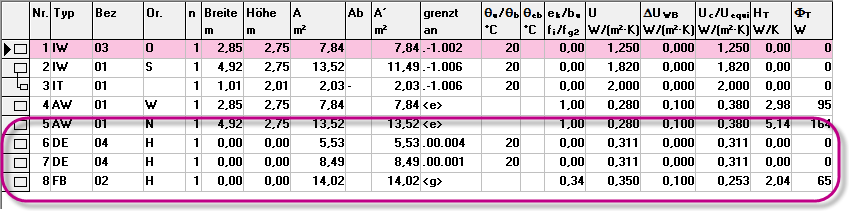

Die neu erstellten Boden- und Deckenbauteile werden in der Registerkarte Flächentabelle der Raumansicht angezeigt.

Tipp:
Überprüfen Sie zusätzlich mit dem Befehl 3D-Modell anzeigen das Gebäudemodell.
Weitere Informationen finden Sie auf unserem YouTube-Kanal.

Hier gelangen Sie zum Video
