Böden erstellen

Erstellt Böden

Schaltfläche:

Befehlsname: CreateFloors

Mit CreateFloors können Sie Böden bzw. Decken erstellen.

Markieren Sie die Raumsymbole und/oder die Etagenrahmen, zu denen Sie die Bauteile erstellen möchten.

Tipp:

Im obersten Geschoss ist es vorteilhaft nur den Boden zu erstellen. Hier wird meistens danach die entsprechende Dachform abgegriffen.
Bestätigen Sie die Auswahl mit der Eingabetaste.

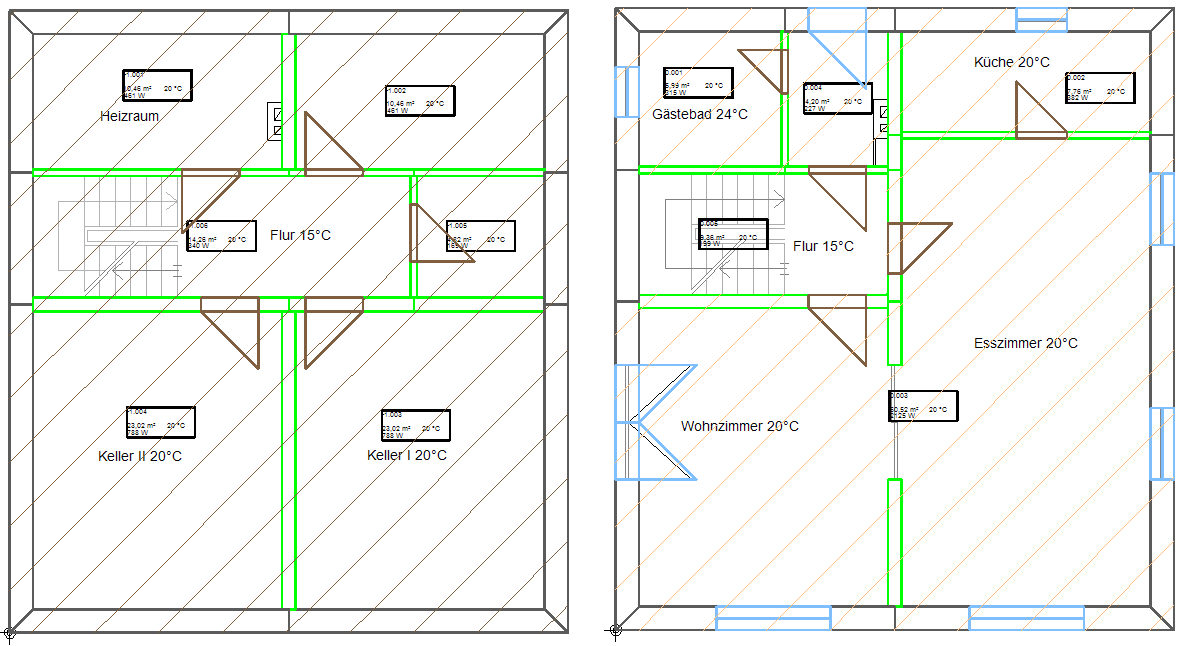

Die Bodenplatte wird in der Zeichnung braun schraffiert, die Fußböden orange schraffiert dargestellt. Bei Räumen, die sich über mehrere Geschosse erstrecken (z.B. Treppenhaus) und dessen Raumnummern vorher entsprechend editiert wurden, wird kein Fußboden erzeugt.
Sie können jederzeit Änderungen an den Bauteilen vornehmen. Klicken Sie mit der rechten Maustaste auf das entsprechende Bauteil und wählen Sie Bodenplatte bearbeiten bzw. Fußboden bearbeiten oder doppelklicken Sie auf das entsprechende Bauteil.
Die Dialog Bauteil bearbeiten wird geöffnet.
- Im Dropdown-Menü Typ können Sie einen Bauteiltyp auswählen.
- Im Dropdown-Menü Bezeichnung können Sie die Bezeichnung des Bauteils mit dem entsprechendem U-Wert aus der Heizlastberechnung anpassen.
Klicken Sie auf OK.
