Decken/Dächer erstellen

Erstellt Decken/Dächer

Schaltfläche:

Befehlsname: CreateCeilingAndRoofs

Mit CreateCeilingAndRoofs können Sie Decken und Dächer erstellen.

Markieren Sie die Raumsymbole und/oder die Etagenrahmen, zu denen Sie die Deckenbauteile erstellen möchten.

Dachbauteile werden erzeugt, wenn Sie Primärdächer-/gauben bereits abgegriffen haben, ansonsten werden Decken erzeugt.

Tipp:
Erstellen Sie im obersten Geschoss nur den Boden, da häufig danach noch die entsprechende Dachform abgegriffen wird.
Bestätigen Sie die Auswahl mit der Eingabetaste.

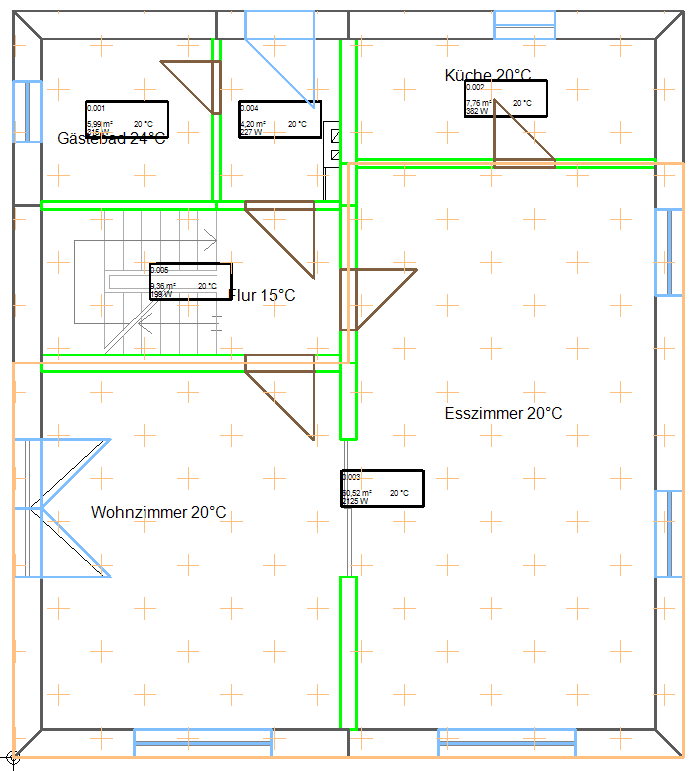

Die erstellten Decken werden mit orangefarbigen Kreuzen dargestellt. Bei Räumen, die sich über mehrere Geschosse erstrecken (z.B. Treppenhaus) und dessen Raumnummern vorher entsprechend editiert wurden, werden keine Decken erzeugt.
Sie können jederzeit Änderungen an den Deckenbauteilen vornehmen. Klicken Sie mit der rechten Maustaste auf das entsprechende Deckenbauteil und wählen Sie Decke bearbeiten oder doppelklicken Sie auf das entsprechende Bauteil.
Der Dialog Bauteil bearbeiten wird geöffnet.
- Im Dropdown-Menü Typ können Sie einen Bauteiltyp auswählen.
- Im Dropdown-Menü Bezeichnung können Sie die Bezeichnung des Bauteils mit dem entsprechendem U-Wert aus der Heizlastberechnung anpassen.
Klicken Sie auf OK.

Weitere Informationen finden Sie auf unserem YouTube-Kanal.

Hier gelangen Sie zum Video - Projekt Heizlast Decken Dächer und Böden erstellen

Hier gelangen Sie zum Video - Projekt Heizlast Dach erstellen

Hier gelangen Sie zum Video - Projekt Heizlast Gauben erstellen

Hier gelangen Sie zum Video - Gauben in der grafischen Erfassung erstellen
