Pumpeneinstellungen

Einstellungsdialog für die Zirkulationspumpe

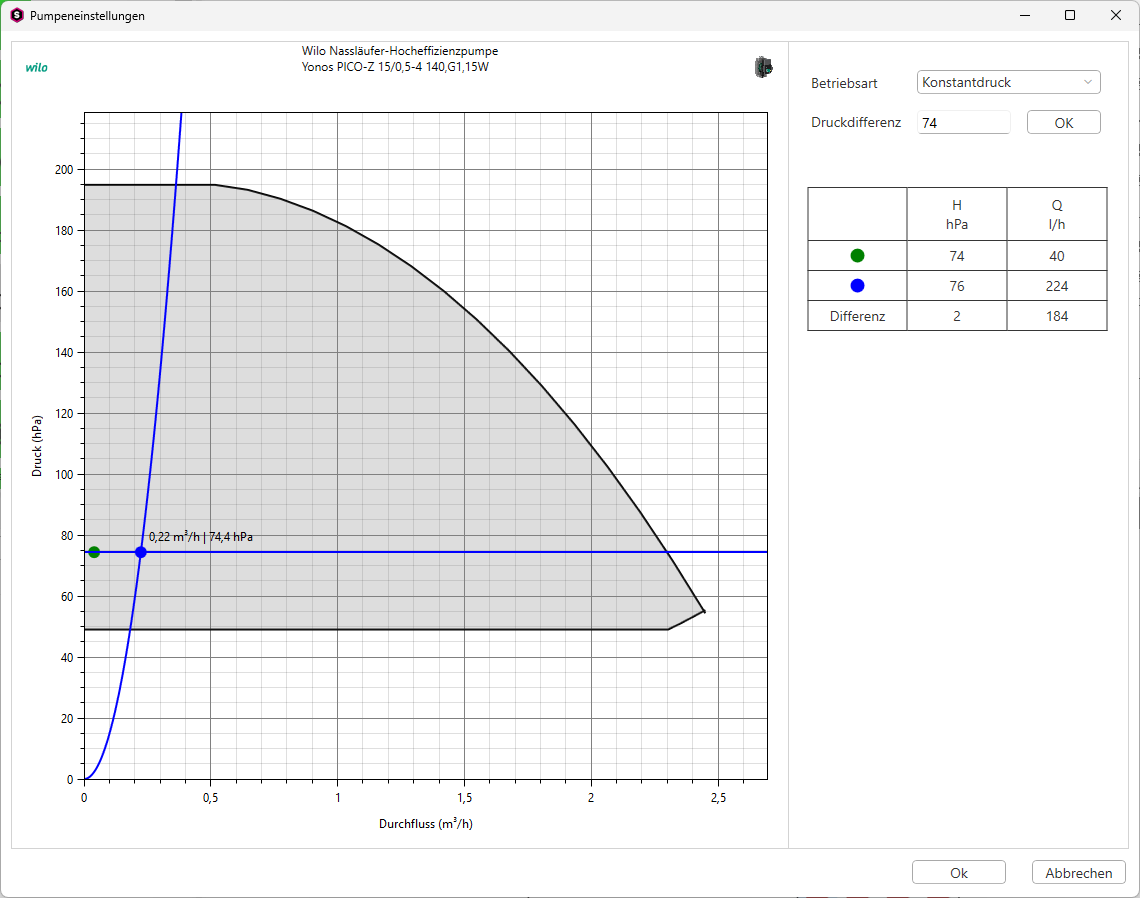

Der Dialog Pumpeneinstellungen erscheint nach dem Doppelklick auf das Pumpensymbol im Fenster Rohrnetzsimulation oder durch einen Klick auf die Schaltfläche Pumpe im Fenster Dashboard (Simulation).

Anmerkung:

Für die Simulation wird die verwendete Pumpe aus der Berechnung übernommen.

Betriebsart

Abhängig von der gewählten Pumpe können Sie die Betriebsart Konstantdruck oder Kennlinie auswählen. Haben Sie die Betriebsart Konstantdruck ausgewählt, können Sie die ermittelte Druckdifferenz durch das Eingabefeld Druckdifferenz anpassen. Bei der Wahl Kennlinie können Sie die Stufe auswählen.

Tabelle Pumpendruckdifferenz und Förderstrom

In der Tabelle seitlich der Pumpenkennlinie werden die Druckdifferenzen H in hPa und die Förderströme Q in l/h angezeigt. Es werden die berechneten Werte (grüner Punkt im Diagramm) und die gewählten Punkte (blauer Punkt im Diagramm) sowie die Abweichung beider Werte untereinander angezeigt.

Weitere Informationen finden Sie auf unserem YouTube-Kanal.

Hier gelangen Sie zum Video
