Hydraulikreport
Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
Filter (Hydraulikreport)
Im Bereich Filter wählen Sie im Gewerk Trinkwasser die Druckstufen und Fließwege, die in der Ausgabe angezeigt werden sollen. Im Gewerk Heizung wählen Sie die RV-Daten und Fließwege, die in der Ausgabe angezeigt werden sollen.
Fließwege
Sie können die Fließwege, die in der Ausgabe aufgeführt werden sollen, auf verschiedene Arten auswählen.
Auswahl in Tabelle oder Zeichnung

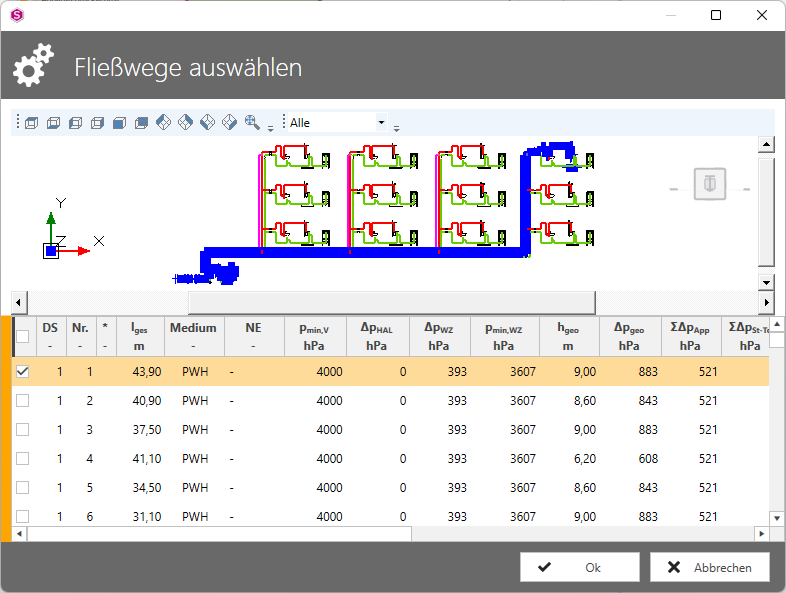

Rufen Sie im Dropdown-Menü die Option Fließwege aus Tabelle oder Zeichnung auswählen auf wird der Dialog Fließwege auswählen geöffnet. Durch Aktivieren der einzelnen Kontrollkästchen in der tabellarischen Übersicht wählen Sie die Fließwege für die Berechnungsausgabe aus.
