Hydraulikreport
Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
Filter (Hydraulikreport)
Im Bereich Filter wählen Sie im Gewerk Trinkwasser die Druckstufen und Fließwege, die in der Ausgabe angezeigt werden sollen. Im Gewerk Heizung wählen Sie die RV-Daten und Fließwege, die in der Ausgabe angezeigt werden sollen.
Fließwege
Sie können die Fließwege, die in der Ausgabe aufgeführt werden sollen, auf verschiedene Arten auswählen.
Auswahl in Tabelle oder Zeichnung
Rufen Sie im Dropdown-Menü die Option Fließwege aus Tabelle oder Zeichnung auswählen auf wird der Dialog Fließwege auswählen geöffnet. Durch Aktivieren der einzelnen Kontrollkästchen in der tabellarischen Übersicht wählen Sie die Fließwege für die Berechnungsausgabe aus.
Fließwege in Zeichnung auswählen
Im Dialog Fließwege auswählen können Sie Fließwege direkt in der Zeichnung markieren.

Anhang
- Grundlagen Rohrnetz
- Dialoge und Zusatzinformationen
  - 3D Ansicht
    Das Fenster 3D-Ansicht zeigt eine 3D-Übersicht der aktuell erfassten oder berechneten Zeichnung an. Die bidirektionale Kopplung mit der Zeichnung sorgt dafür, dass stets das aktuell selektierte Objekt in der Zeichnung und im Ansichtsfenster sichtbar ist.
  - Abwasserhebeanlage
    Duch das Bauteil Abwasserhebeanlage werden Bauteile, die über die Abwasserhebeanlage entwässert werden, zeichnerisch eingebunden.
  - Auslegungsoptionen (Abwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Heizung)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Auslegungsoptionen (Trinkwasser)
    Im Dialog Auslegungsoptionen werden zeichnungsspezifische Einstellungen bezüglich Ihrer Berechnung gesetzt.
  - Bauabschnitte
    Sie können eine Zeichnung in Bauabschnitte unterteilen, um später einen Materialauszug nach Bauabschnitten erstellen zu können.
  - Bauteileigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Bauteilfilter
    Der Bauteilfilter ermöglicht eine schnelle Filterung der selektierten Bauteile in der Zeichnung.
  - Beschriftung bearbeiten
    Die vordefinierten Beschriftungsmerkmale lassen sich im Textfeld {Platzhalter} für Merkmale sowie konstanter Text konfigurieren.
  - CAD-Performance Tool
    Das CAD-Performance Tool ist ein Werkzeug zur automatisierten Überarbeitung von Plänen zur Performanzsteigerung.
  - Entwässerungsflächen
    Das Fenster Entwässerungsflächen im Gewerk Abwasser ist in zwei Registerkarten unterteilt.
  - Findefunktion
    STUDIO verfügt über eine parametrisierte Suchfunktion, die Sie bei der Suche gezeichneter Teilstrecken und Bauteile in der Zeichnung, bei der Auswahl smarter Blöcke einzufügen sowie bei der Produktauswahl unterstützt.
  - Heizlastreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
  - Hydraulikreport
    Mit der Voransicht der Berechnungsausgabe unterstützt Sie STUDIO die Berechnungsausgabe individuell anzupassen.
    - Druckzusammenstellung
      In der Druckzusammenstellung können Sie die Inhalte der Berechnungsausgabe selbst konfigurieren.
    - Filter (Hydraulikreport)
      Im Bereich Filter wählen Sie im Gewerk Trinkwasser die Druckstufen und Fließwege, die in der Ausgabe angezeigt werden sollen. Im Gewerk Heizung wählen Sie die RV-Daten und Fließwege, die in der Ausgabe angezeigt werden sollen.
      - Druckzonen
        Die Auswahl der Druckstufen erfolgt durch die Eingabe in das Textfeld oder durch die Auswahl im Dropdown-Menü. Die Funktion Druckzonen steht nur im Gewerk Trinkwasser zur Verfügung.
      - Fließwege
        Sie können die Fließwege, die in der Ausgabe aufgeführt werden sollen, auf verschiedene Arten auswählen.
        Auswahl durch Eingabe der Fließwegnummer
        Durch die Eingabe der Fließwegnummer(n) im Feld Fließwege im Bereich Filter der Berechnungsausgabe wird die Berechnungsausgabe auf diese Fließwege begrenzt.
        Auswahl im Dropdown-Menü
        Über das Dropdown-Menü können Sie drei Optionen für die Auswahl von Fließwegen wählen.
        Auswahl in Tabelle oder Zeichnung
        Rufen Sie im Dropdown-Menü die Option Fließwege aus Tabelle oder Zeichnung auswählen auf wird der Dialog Fließwege auswählen geöffnet. Durch Aktivieren der einzelnen Kontrollkästchen in der tabellarischen Übersicht wählen Sie die Fließwege für die Berechnungsausgabe aus.
        Fließwege in Zeichnung auswählen
        Im Dialog Fließwege auswählen können Sie Fließwege direkt in der Zeichnung markieren.
        Fließwege in Tabelle auswählen
        Im Dialog Fließwege auswählen können Sie Fließwege direkt in der Fließwegtabelle markieren.
      - RV-Daten
        Sie können die RV-Daten (verfügbares Rohreibungsdruckgefälle) für einzelne Fließwege, die in der Ausgabe aufgeführt werden sollen, auf verschiedene Arten auswählen. Die Funktion RV-Daten steht nur im Gewerk Heizung zur Verfügung.
    - Einstellungen
    - Drucker
      Sie können die Berechnungsausgabe exportieren oder ausdrucken.
  - Lüftungsarten in der Gebäudeentwässerung
  - Massenauszug
    Mit der Voransicht zum Massenauszug unterstützt Sie STUDIO den Ausdruck der Massen individuell anzupassen.
  - Materialeditor
    Mit dem Materialeditor unterstützt Sie STUDIO mit einer komfortablen und schnellen Ermittlung Ihrer Massen.
  - Membranausdehnungsgefäß
    Das Zeichnen eines Membranausdehnungsgefäßes ist Voraussetzung für dessen Auslegung.
  - Optionen-Assistent (Abwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Heizung)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Optionen-Assistent (Trinkwasser)
    Der Optionen-Assistent begleitet Sie durch die Einstellungen für die Auslegung.
  - Plot-Assistent starten
    Startet den Plot-Assistent
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Produktfolge- oder Produktauswahl
    Im Dialog Produktfolge- oder Produktauswahl wählen Sie die Produktfolge oder ein Produkt für Bauteile aus.
  - Projektdaten
    Im Dialog Projektdaten sind Projektinformationen, beispielsweise für das Projektdeckblatt oder zur Ermittlung der Regenspenden, für das aktuelle Projekt hinterlegt.
  - Projekt- und Anwendungseinstellungen
    In den Projekt- und Anwendungseinstellungen werden projektübergreifende Anwendungseinstellungen definiert.
  - Raumbasiertes Zeichnen
    Das Fenster Raumbasiertes Zeichnen im Gewerk Trinkwasser und Abwasser ermöglicht die Konfiguration und Anzeige aller Räume und Raumverbunde innerhalb der Zeichnung.
  - Schemagenerator
    Der Schemagenerator macht die Konstruktion eines vollständigen Strangschemas ohne CAD-Erfahrung möglich. In einer Grundrisszeichnung, ist der Schemagenerator nicht aktiv.
  - Simulation
    Die Simulation unterteilt sich in eine Zirkulationssimulation für Warm- und Kaltwasser und in eine Wasserentnahmesimulation auf.
  - Teilstreckeneigenschaften
    In der Arbeitsperspektive Editieren und Berechnen, wird Ihre Selektion in der Zeichnung farblich gekennzeichnet. Es können Teilstreckeneigenschaften und Bauteileigenschaften angezeigt und abweichend von den globalen Projekteinstellungen editiert werden.
  - Zeichnungsreferenz einfügen
    Die Funktion Zeichnungsreferenz einfügen begleitet Sie durch die Einstellungen zum Einfügen einer Zeichnungsreferenz.
  - Wasserenthärtungsanlage
    Das Zeichnen einer Enthärtungsanlage ist Voraussetzung für deren Auslegung.
- Report der Bauteilbibliothek
- Erweiterte Befehlsreferenz

Fließwege in Zeichnung auswählen

Im Dialog Fließwege auswählen können Sie Fließwege direkt in der Zeichnung markieren.

Wählen Sie einen oder mehrere Fließwege aus, indem Sie diese Fließwege nacheinander anklicken. Die ausgewählten Fließwege werden in der Zeichnung blau dargestellt.

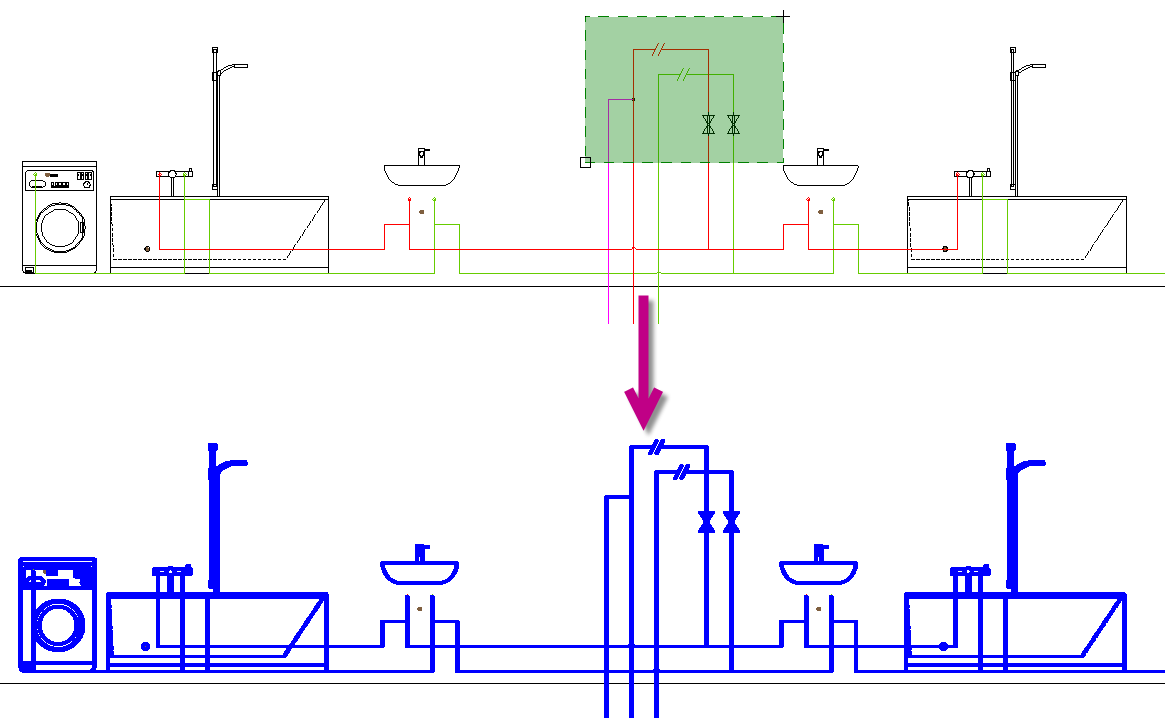

Ziehen Sie einen Rahmen von links, um Fließwege zu merkieren, die innerhalb des Rahmens liegen.
