Auslegung einer Wasserenthärtungsanlage

Damit die Enthärtungsanlage ausgelegt wird muss die Eingangswasserhärte und die Zielwasserhärte definiert werden

Eingangsparameter zur Wasserhärte

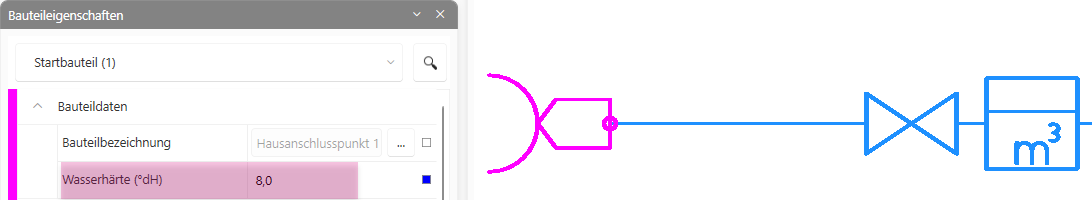

Passen Sie im Startbauteil die im Standard definierte Wasserhärte in °dH an.
Im Fenster Bauteileigenschaften werden die Eingangswasserhärte in °dH editiert und festgesetzt.

Anmerkung:
Alternativ können Sie in den Auslegungsoptionen oder im Optionen-Assistenten einen anderen Standardwert für die Eingangswasserhärte im Bereich Versorgungsdruck definieren.

Ziel-Wasserhärte

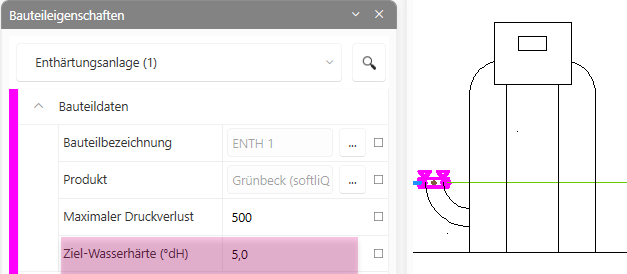

Definieren Sie die Ziel-Wasserhärte am Bauteil Enthärtungsanlage im Fenster Bauteileigenschaften.
Berechnen Sie die Zeichnung.
Die Wasserenthärtungsanlage wird über die Zielwasserhärte und dem Verschnitt aus dem 0°dH-Wasser der Enthärtungsanlage ausgelegt.
