Produktfolgenauswahl

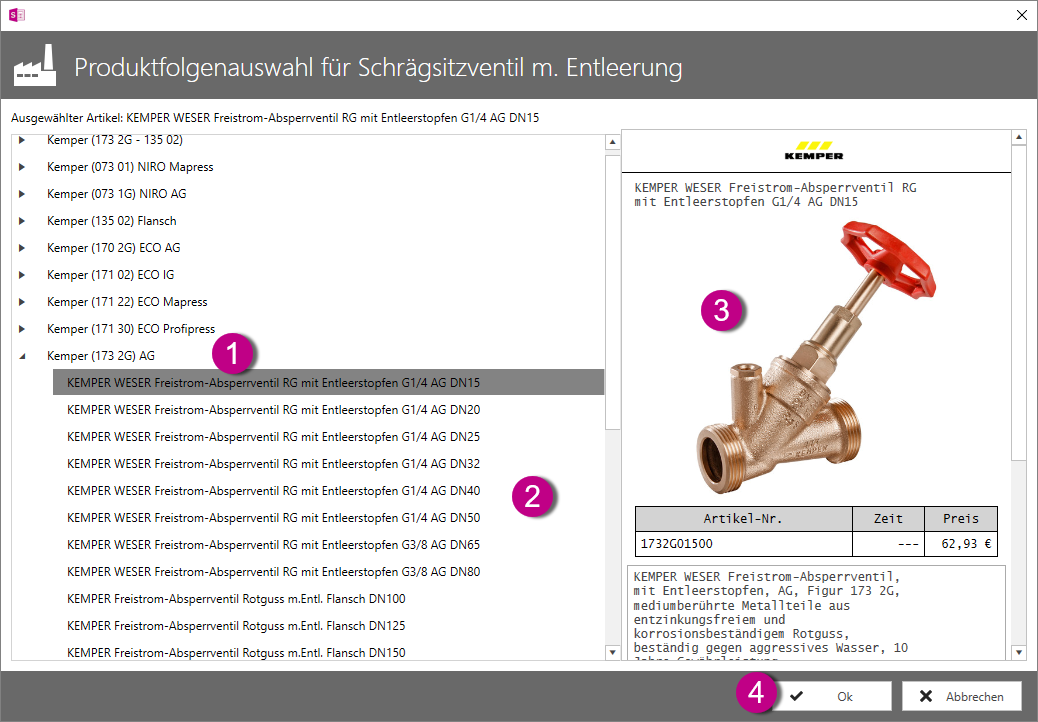

Im Dialog Produktfolgenauswahl wählen Sie entweder für einzelne Bauteile einen Artikel aus einer Produktfolge oder Sie definieren für einen Bauteiltyp in der gesamten Zeichnung eine Produktfolge.

  • Produktfolgenauswahl einzelner Bauteile:

    Rufen Sie die Produktauswahl aus den Bauteileigenschaften auf, wird ein bestimmtes Produkt für einzelne Bauteile festgesetzt.

  • Produktfolgenauswahl für die gesamte Zeichnung:

    Rufen Sie die Produktfolgenauswahl über die Auslegungsoptionen auf, werden Produktserien mit wechselnden Dimensionen für einen Bauteiltyp ausgewählt.



  1. Name der Produktfolge:
    Durch einen Klick auf den Produktfolgenname wählen Sie eine Produktfolge aus.
    Anmerkung: Bei der Produktfolgenauswahl für einzelne Bauteile müssen Sie ein einzelnes Produkt auswählen.
  2. Artikelbezeichnung:
    Die einzelnen Artikel sind Inhalt der Produktfolge. Die Inhalte der Produktfolge werden durch einen Klick auf den Produktfolgennamen sichtbar. Durch einen Klick auf die Artikelbezeichnung wählen Sie für einzelne Bauteile einen bestimmten Artikel aus.
    Anmerkung: Wählen Sie einen Artikel aus, obwohl Sie den Aufruf nicht über die Bauteileigenschaften gestartet haben, wird nur die Produktfolge eingestellt.
  3. Detailinformationen:

    Durch die Selektion eines Artikels wird eine zugehörige Detailinformation mit Artikelbeschreibung und Langtext angezeigt.

  4. Mit Ok verlassen Sie den Dialog und Ihre Auswahl wird übernommen.
