Dachentwässerung

Berechnung der Anzahl der Dachabläufe

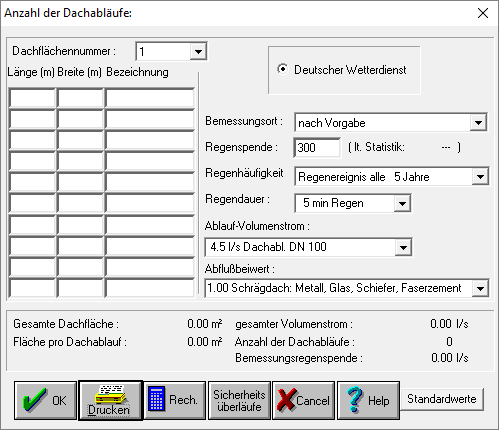

1. Nehmen Sie im Dialog Anzahl der Dachabläufe: Ihre gewünschten Einstellungen vor.
   • Wählen Sie aus dem Dropdown-Menü die Dachflächennummer aus.
   • Geben Sie die Länge und Breite in Meter und die Bezeichnung an.
   • Wählen Sie aus dem Dropdown-Menü den Bemessungsort aus.
     Anmerkung: Entsprechend der Ortsauswahl wird ein Vorschlagswert bei der Regenspende angegeben.
   • Geben Sie die Regenspende ein.
   • Wählen Sie aud dem Dropdown-Menü die Regenhäufigkeit aus.
   • Wählen Sie aus dem Dropdown-Menü die Regendauer aus.
   • Wählen Sie aus dem Dropdown-Menü den Ablauf-Volumenstrom aus.
     Anmerkung: Für den Ablauf-Volumenstrom wird der entsprechende Wert aus der DIN 1986-100 Tabelle 10 verwendet.
   • Wählen Sie aus dem Dropdown-Menü den Abflussbeiwert entsprechend der Dachform aus.
2. Klicken Sie im unteren Dialogbereich auf die gewünschte Schaltfläche.
   • Klicken Sie auf Rech.

     Es werden folgende berechnete Werte berechnet im unteren Dialogbereich angezeigt:

     1. Gesamte Dachfläche
     2. Fläche pro Dachablauf
     3. Gesamter Volumenstrom
     4. Anzahl der Dachabläufe
     5. Bemessungsregenspende
   • Klicken Sie auf Drucken, um die Angaben zu Dokumentieren und als Fax zu versenden.
   • Klicken Sie auf Sicherheitsüberläufe, um die Anzahl der Sicherheitsüberläufe zu berechnen.
   • Klicken Sie auf Standardwerte, damit die Einstellwerte wieder zurückgesetzt werden.
     Anmerkung: Sie müssen die Berechnung danach erneut ausführen.
