Rohre/Dämmung

Der Bereich Rohre/Dämmung unter Erfassung ermöglicht eine Anpassung einzelner Teilstreckentypen.

1. Markieren Sie eine oder mehrere Teilstreckentypen der Auswahlliste. Dabei stehen Ihnen mehrere Markierungsmethoden zur Verfügung:
   • Nehmen Sie eine Mehrfachmarkierung mit gedrückter linker Maustaste vor.
   • Nehmen Sie eine Mehrfachmarkierung mit der Strg- Taste vor.
   • Nehmen Sie eine Mehrfachmarkierung mit der Shift- Taste vor.
   Tipp: Zur besseren Übersicht Ihrer Auswahl können Sie einzelne Mediengruppen durch einen Klick auf den Pfeil links neben dem Mediennamen schließen bzw. öffnen.
2. Klicken Sie auf die Schaltfläche Markierte Teilstreckentypen bearbeiten...
   Der Dialog Markierte Teilstreckentypen bearbeiten öffnet sich.
3. Nehmen Sie im Dialog Markierte Teilstreckentypen bearbeiten Ihre Anpassungen für die markierten Teilstreckentypen vor.
   • Wählen Sie aus dem Dropdown-Menü die Rohrfolge aus.
   • Definieren Sie die Umgebungstemperatur.
   • Legen Sie mit dem Kontrollkästchens Mit Dämmung fest, ob die Teilstrecken gedämmt sein sollen.
   • Definieren Sie die Dämmung. Bei der Auswahl der Dämmung können Sie die Dämmung aus einem hinterlegten Katalog nehmen, eine Dämmung nach EnEV auswählen oder die Daten der Dämmung manuell eingeben.
     Anmerkung: Die Mindestanforderung an die Dämmung von Kalt- und Warmwasserleitungen sind in DIN 1988-200 enthalten. Diese Anforderungen werden in der Dokumentation der Berechnungsergebnisse mit 100% berücksichtigt.

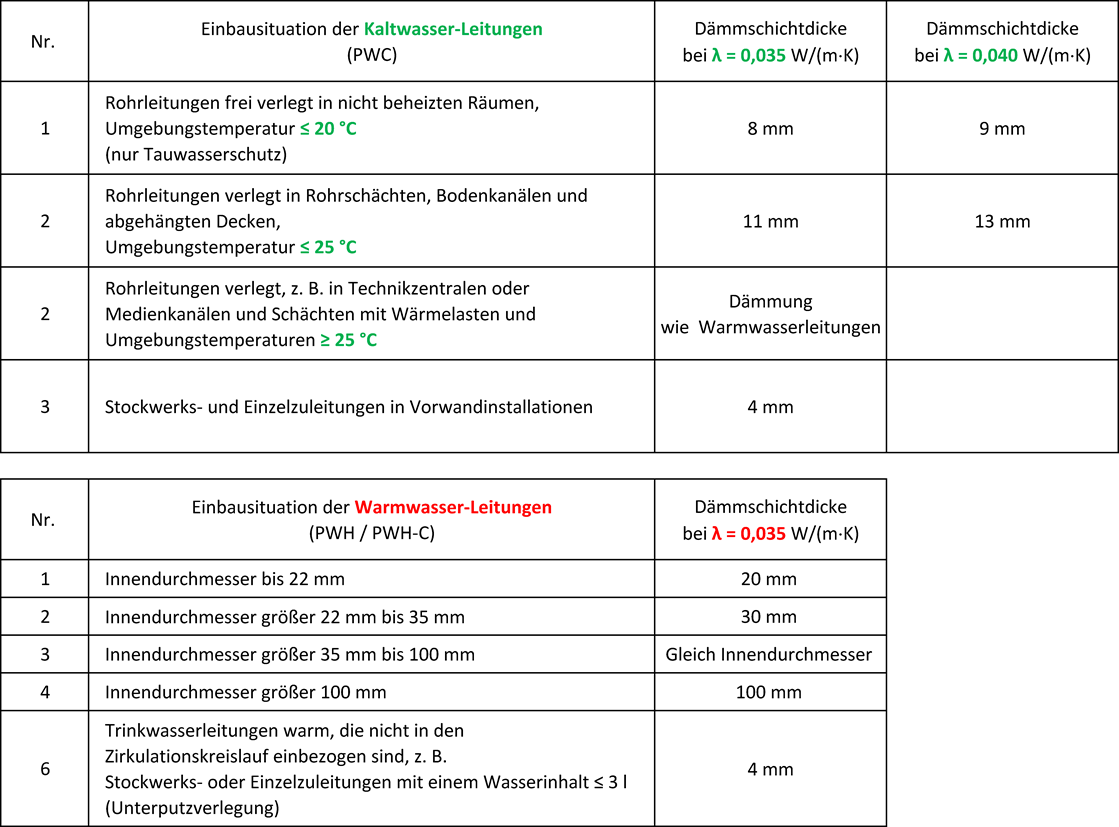

     Die in der Tabelle aufgeführten Dämmvorschriften der DIN 1988-200 werden in Abhängigkeit vom Teilstreckentyp und von der Umgebungstemperatur automatisch berücksichtigt.
